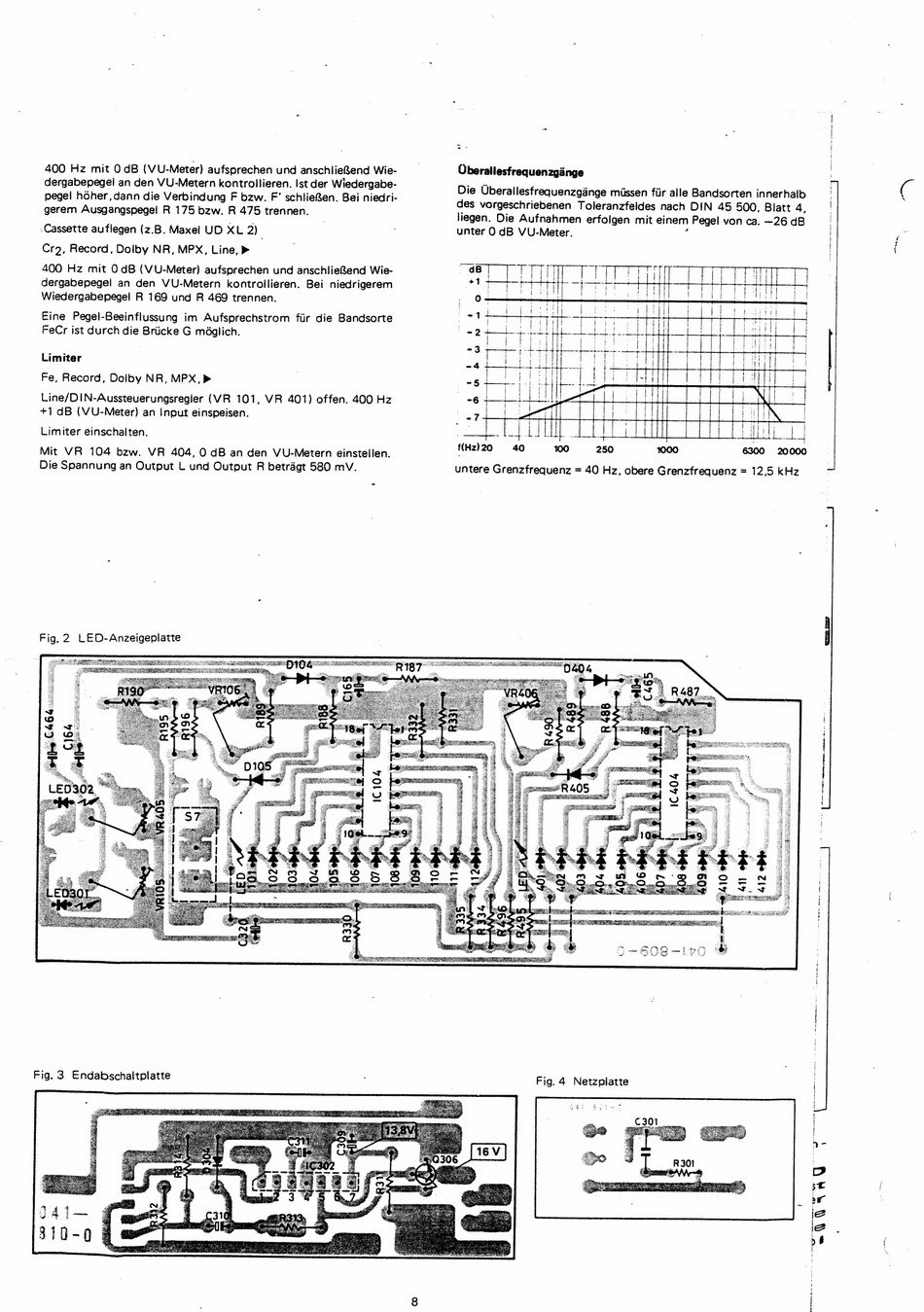

Dual C 820 Serviceanleitung Seite 7

400 Hz mit 0 dB (VU-Meter) aufsprechen und anschlieRend Wie-
dergabepegel an den VU-Metern kontrollieren. ist der Wiedergabe-
pegel hoher, dann die Verbindung F bzw. F' schlieRen. Bei niedri-
gerem Ausgangspege! R 175 bzw. R 475 trennen.
-Cassette auflegen (z.B. Maxel UD XL 2) |
Cro, Record, Dolby NR, MPX, Line, >
400 Hz mit 0dB (VU-Meter) aufsprechen und anschlieRend Wie-
dergabepegel an den VU-Metern kontrollieren. Bei niedrigerem
Wiedergabepegel R 169 und R 469 trennen.
Eine Pegel-Beeinflussung im Aufsprechstrom fiir die Bandsorte
FeCr ist durch die Briicke G méglich.
Limiter
Fe, Record, Dolby NR, MPX, >
Line/DIN-Aussteuerungsregler (VR 101, VR 401) offen. 400 Hz
+1 dB (VU-Meter) an Input einspeisen.
Limiter einschalten.
Mit VR 104 bzw. VR 404, 0 dB an den VU-Metern einstellen.
Die Spannung an Output L und Output R betragt 580 mV.
Fig. 2 LED-Anzeigeplatte
Fig. 3 Endabschaltplatte
Poe
Oberallesfrequenzgange
o
unter 0 dB VU-Meter.
untere Grenzfrequenz = 40 Hz, obere Grenzfrequenz = 12,5 kHz
Fig. 4 Netzplatte
