KNX ENO 620/622
•
Invertiertes Senden: Hier können die vom
Schaltausgang gesendet Zustände invertiert wer-
den.
Regler Temperatur, 2-Punkt
Die Funktionsweise dieses Reglers ist analog zum
Regler Lichtwert, 2-Punkt, der Unterschied besteht im
Typ des Eingangsobjekts für den Istwert:
Komm.-Objekt
Kanal...: Eingang Temperatur
Regler Allgemein 2-Byte-Float, 2-Punkt
Die Funktionsweise dieses Reglers ist analog zum
Regler Lichtwert, 2-Punkt, unterschiedlich ist hier wie-
der der Typ des Eingangsobjekts für den Istwert:
Komm.-Objekt
Kanal...: Eingang Wert 2-Byte-
Float
Außerdem muss der obere und untere Grenzwert
über jeweils 2 Parameter getrennt für Wert und Multi-
plikator eingegeben werden.
Regler Allgemein 0...255, 2-Punkt
Die Funktionsweise dieses Reglers ist analog zum
Regler Lichtwert, 2-Punkt, unterschiedlich ist auch
hier wieder der Typ des Eingangsobjekts für den Ist-
wert:
Komm.-Objekt
Kanal...: Eingang Wert 0...255

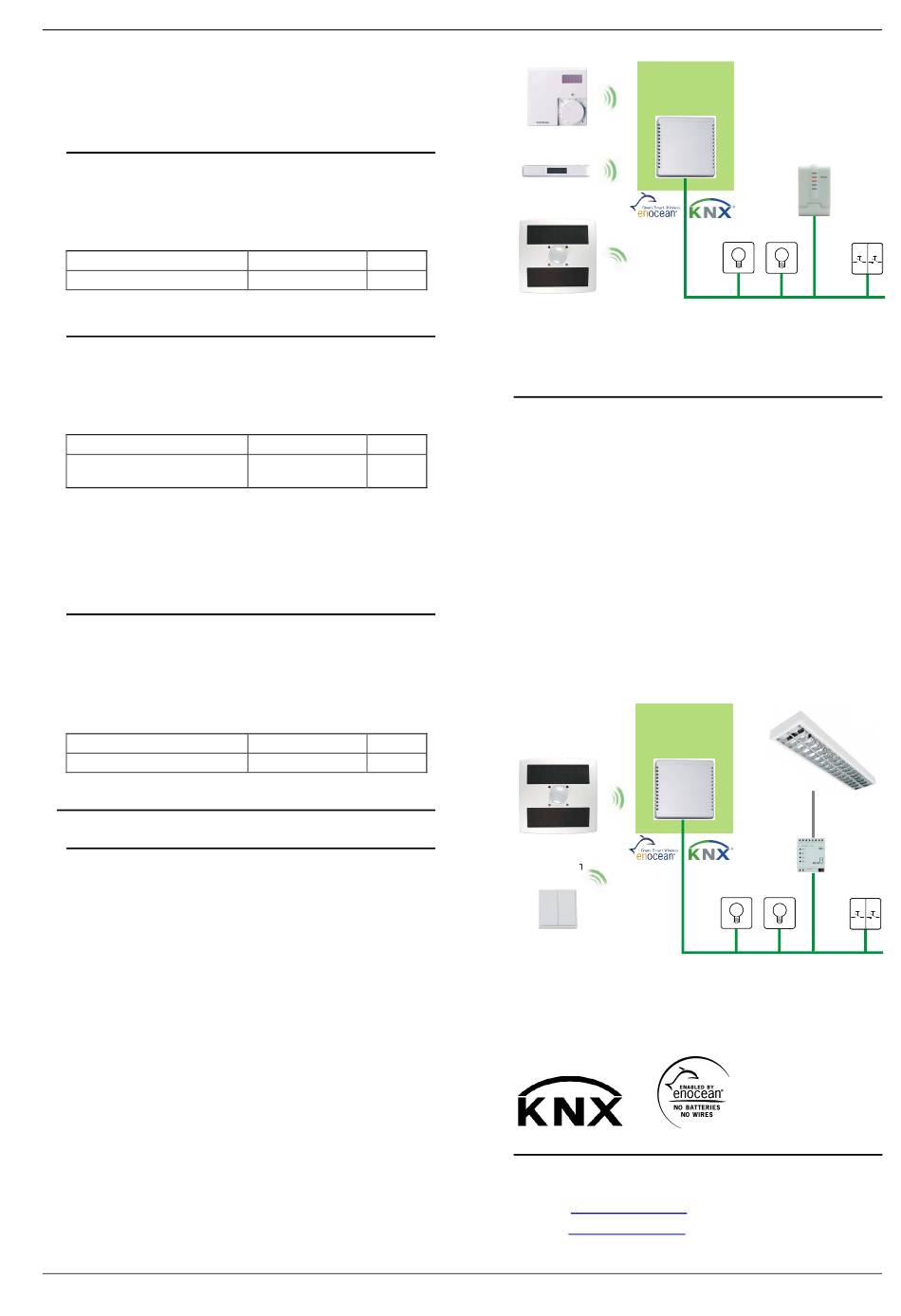

Anwendungsbeispiel Heizungsregler
Folgendes Bild zeigt das Beispiel einer Temperatur-
regelung. Sowohl die Ist-Temperatur als auch die
Verschiebung des Sollwerts werden von einem
Raumbediengerät gesendet. Der Regler im Gateway
errechnet daraus die Stellgröße und sendet diese
über den KNX-Bus zum Heizungsventil. Sind ein Prä-
senzmelder oder ein Fensterkontakt im System inte-
griert, so können deren Werte von der Regelung für
eine optimale Energieeffizienz berücksichtigt werden.
WEINZIERL ENGINEERING GmbH
2010-07-07
Typ KNX (EIB)
Größe
9.002 (EIS 5)
2 Byte
Typ KNX (EIB)
Größe
9.001 (EIS 5)
2 Byte
Typ KNX (EIB)
Größe
5.001 (EIS 6)
1 Byte
EnOcean
Raumbediengerät
KNX EnOcean
Gateway
KNX ENO 622
EnOcean
Fensterkontakt
EnOcean
Präsenzmelder
Abb. 6: Anwendungsbeispiel Heizungsregler
Anwendungsbeispiel Lichtsteuerung
Ein weiteres Beispiel zur Energieeinsparung ist die
Lichtsteuerung mit dem KNX ENO 620/622, wie im
nächsten Bild zu sehen. Durch eine entsprechende
Parametrierung des Gerätes lässt sich eine Energie-
sparfunktion realisieren, bei der der Nutzer das Licht
bei Bedarf selbst einschaltet. Der Regler schaltet das
Licht jedoch aus, wenn dieses offensichtlich verges-
sen wurde auszuschalten. Somit wird die Störung der
Nutzer durch die Automatik minimiert und der Bewoh-
ner oder Mitarbeiter kann immer noch selbst ent-
scheiden, wann er das Licht ein- oder ausschalten
will. Ein automatisches Einschalten ist jedoch auch
parametrierbar.
EnOcean
KNX EnOcean
Präsenzmelder
Gateway
mit Lichtsensor
KNX ENO 622
EnOcean
Taster
Abb. 7: Anwendungsbeispiel Lichtsteuerung
Weinzierl Engineering GmbH
84558 Tyrlaching
E-Mail:
info@weinzierl.de
Web:
www.weinzierl.de
KNX Stellventil
für Heizkörper
Leuchte
KNX
Schaltaktor
DE
