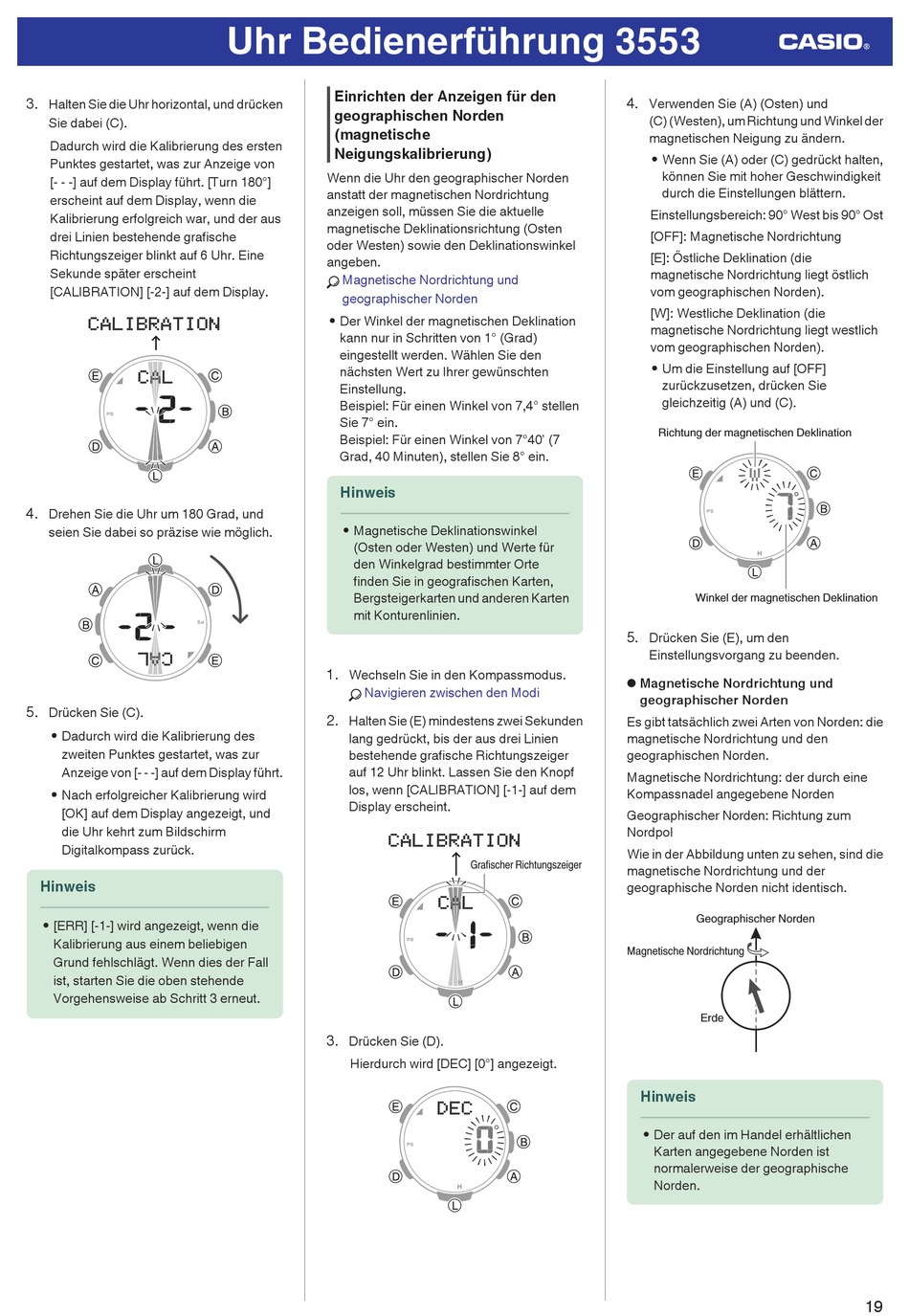

3.
Halten Sie die Uhr horizontal, und drücken
Sie dabei (C).
Dadurch wird die Kalibrierung des ersten
Punktes gestartet, was zur Anzeige von
[- - -] auf dem Display führt. [Turn 180°]
erscheint auf dem Display, wenn die
Kalibrierung erfolgreich war, und der aus
drei Linien bestehende grafische
Richtungszeiger blinkt auf 6 Uhr. Eine
Sekunde später erscheint
[CALIBRATION] [-2-] auf dem Display.
4.
Drehen Sie die Uhr um 180 Grad, und
seien Sie dabei so präzise wie möglich.
5.
Drücken Sie (C).
Dadurch wird die Kalibrierung des
●
zweiten Punktes gestartet, was zur
Anzeige von [- - -] auf dem Display führt.
Nach erfolgreicher Kalibrierung wird
●
[OK] auf dem Display angezeigt, und
die Uhr kehrt zum Bildschirm
Digitalkompass zurück.
Hinweis
[ERR] [-1-] wird angezeigt, wenn die
●
Kalibrierung aus einem beliebigen
Grund fehlschlägt. Wenn dies der Fall
ist, starten Sie die oben stehende
Vorgehensweise ab Schritt 3 erneut.
Uhr Bedienerführung 3553
Einrichten der Anzeigen für den
geographischen Norden
(magnetische
Neigungskalibrierung)
Wenn die Uhr den geographischer Norden
anstatt der magnetischen Nordrichtung
anzeigen soll, müssen Sie die aktuelle
magnetische Deklinationsrichtung (Osten
oder Westen) sowie den Deklinationswinkel
angeben.
Magnetische Nordrichtung und
l
geographischer Norden
Der Winkel der magnetischen Deklination
●
kann nur in Schritten von 1° (Grad)
eingestellt werden. Wählen Sie den
nächsten Wert zu Ihrer gewünschten
Einstellung.
Beispiel: Für einen Winkel von 7,4° stellen
Sie 7° ein.
Beispiel: Für einen Winkel von 7°40' (7
Grad, 40 Minuten), stellen Sie 8° ein.
Hinweis
Magnetische Deklinationswinkel
●
(Osten oder Westen) und Werte für
den Winkelgrad bestimmter Orte
finden Sie in geografischen Karten,
Bergsteigerkarten und anderen Karten
mit Konturenlinien.
1.
Wechseln Sie in den Kompassmodus.
Navigieren zwischen den Modi
l
2.
Halten Sie (E) mindestens zwei Sekunden
lang gedrückt, bis der aus drei Linien
bestehende grafische Richtungszeiger
auf 12 Uhr blinkt. Lassen Sie den Knopf
los, wenn [CALIBRATION] [-1-] auf dem
Display erscheint.
3.
Drücken Sie (D).
Hierdurch wird [DEC] [0°] angezeigt.
4.
5.
Magnetische Nordrichtung und
●
geographischer Norden
Es gibt tatsächlich zwei Arten von Norden: die
magnetische Nordrichtung und den
geographischen Norden.
Magnetische Nordrichtung: der durch eine
Kompassnadel angegebene Norden
Geographischer Norden: Richtung zum
Nordpol
Wie in der Abbildung unten zu sehen, sind die
magnetische Nordrichtung und der
Grafischer Richtungszeiger
geographische Norden nicht identisch.
Magnetische Nordrichtung
Hinweis
Verwenden Sie (A) (Osten) und
(C) (Westen), um Richtung und Winkel der
magnetischen Neigung zu ändern.
Wenn Sie (A) oder (C) gedrückt halten,
●
können Sie mit hoher Geschwindigkeit
durch die Einstellungen blättern.
Einstellungsbereich: 90° West bis 90° Ost
[OFF]: Magnetische Nordrichtung
[E]: Östliche Deklination (die
magnetische Nordrichtung liegt östlich
vom geographischen Norden).
[W]: Westliche Deklination (die
magnetische Nordrichtung liegt westlich
vom geographischen Norden).
Um die Einstellung auf [OFF]
●
zurückzusetzen, drücken Sie
gleichzeitig (A) und (C).
Richtung der magnetischen Deklination
Winkel der magnetischen Deklination
Drücken Sie (E), um den
Einstellungsvorgang zu beenden.
Geographischer Norden
Erde
Der auf den im Handel erhältlichen
●
Karten angegebene Norden ist
normalerweise der geographische
Norden.
19
