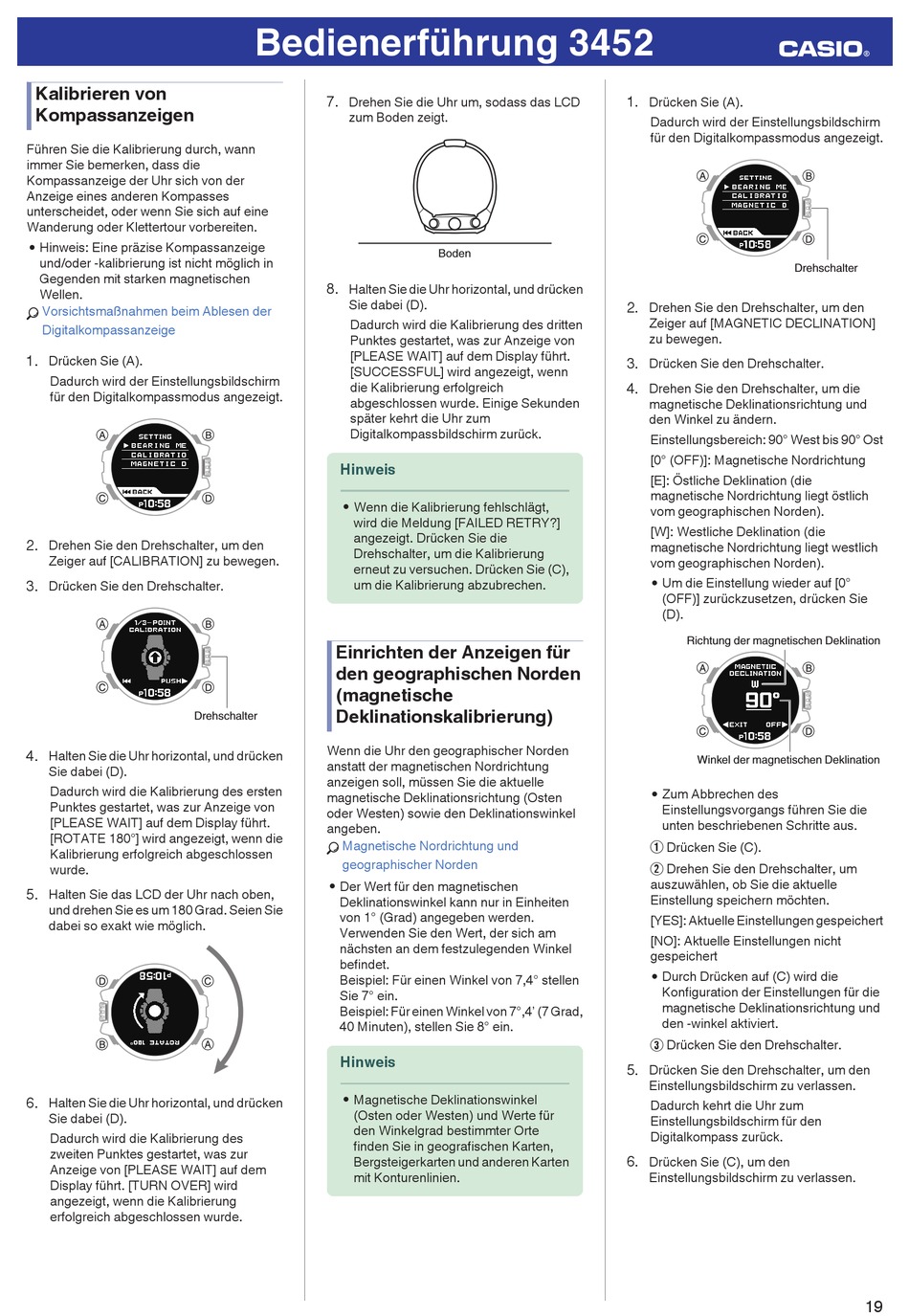

Kalibrieren von
Kompassanzeigen
Führen Sie die Kalibrierung durch, wann
immer Sie bemerken, dass die
Kompassanzeige der Uhr sich von der
Anzeige eines anderen Kompasses
unterscheidet, oder wenn Sie sich auf eine
Wanderung oder Klettertour vorbereiten.
Hinweis: Eine präzise Kompassanzeige
●
und/oder -kalibrierung ist nicht möglich in
Gegenden mit starken magnetischen
Wellen.
Vorsichtsmaßnahmen beim Ablesen der
l
Digitalkompassanzeige
1.
Drücken Sie (A).
Dadurch wird der Einstellungsbildschirm
für den Digitalkompassmodus angezeigt.
2.
Drehen Sie den Drehschalter, um den
Zeiger auf [CALIBRATION] zu bewegen.
3.
Drücken Sie den Drehschalter.
Drehschalter
4.
Halten Sie die Uhr horizontal, und drücken
Sie dabei (D).
Dadurch wird die Kalibrierung des ersten
Punktes gestartet, was zur Anzeige von
[PLEASE WAIT] auf dem Display führt.
[ROTATE 180°] wird angezeigt, wenn die
Kalibrierung erfolgreich abgeschlossen
wurde.
5.
Halten Sie das LCD der Uhr nach oben,
und drehen Sie es um 180 Grad. Seien Sie
dabei so exakt wie möglich.
6.
Halten Sie die Uhr horizontal, und drücken
Sie dabei (D).
Dadurch wird die Kalibrierung des
zweiten Punktes gestartet, was zur
Anzeige von [PLEASE WAIT] auf dem
Display führt. [TURN OVER] wird
angezeigt, wenn die Kalibrierung
erfolgreich abgeschlossen wurde.
Bedienerführung 3452
7.
Drehen Sie die Uhr um, sodass das LCD
zum Boden zeigt.
8.
Halten Sie die Uhr horizontal, und drücken
Sie dabei (D).
Dadurch wird die Kalibrierung des dritten
Punktes gestartet, was zur Anzeige von
[PLEASE WAIT] auf dem Display führt.
[SUCCESSFUL] wird angezeigt, wenn
die Kalibrierung erfolgreich
abgeschlossen wurde. Einige Sekunden
später kehrt die Uhr zum
Digitalkompassbildschirm zurück.
Hinweis
Wenn die Kalibrierung fehlschlägt,
●
wird die Meldung [FAILED RETRY?]
angezeigt. Drücken Sie die
Drehschalter, um die Kalibrierung
erneut zu versuchen. Drücken Sie (C),
um die Kalibrierung abzubrechen.
Einrichten der Anzeigen für
den geographischen Norden
(magnetische
Deklinationskalibrierung)
Wenn die Uhr den geographischer Norden
anstatt der magnetischen Nordrichtung
anzeigen soll, müssen Sie die aktuelle
magnetische Deklinationsrichtung (Osten
oder Westen) sowie den Deklinationswinkel
angeben.
Magnetische Nordrichtung und
l
geographischer Norden
Der Wert für den magnetischen
●
Deklinationswinkel kann nur in Einheiten
von 1° (Grad) angegeben werden.
Verwenden Sie den Wert, der sich am
nächsten an dem festzulegenden Winkel
befindet.
Beispiel: Für einen Winkel von 7,4° stellen
Sie 7° ein.
Beispiel: Für einen Winkel von 7°,4' (7 Grad,
40 Minuten), stellen Sie 8° ein.
Hinweis
Magnetische Deklinationswinkel
●
(Osten oder Westen) und Werte für
den Winkelgrad bestimmter Orte
finden Sie in geografischen Karten,
Bergsteigerkarten und anderen Karten
mit Konturenlinien.
Boden
1.
Drücken Sie (A).
Dadurch wird der Einstellungsbildschirm
für den Digitalkompassmodus angezeigt.
Drehschalter
2.
Drehen Sie den Drehschalter, um den
Zeiger auf [MAGNETIC DECLINATION]
zu bewegen.
3.
Drücken Sie den Drehschalter.
4.
Drehen Sie den Drehschalter, um die
magnetische Deklinationsrichtung und
den Winkel zu ändern.
Einstellungsbereich: 90° West bis 90° Ost
[0° (OFF)]: Magnetische Nordrichtung
[E]: Östliche Deklination (die
magnetische Nordrichtung liegt östlich
vom geographischen Norden).
[W]: Westliche Deklination (die
magnetische Nordrichtung liegt westlich
vom geographischen Norden).
Um die Einstellung wieder auf [0°
●
(OFF)] zurückzusetzen, drücken Sie
(D).
Richtung der magnetischen Deklination
Winkel der magnetischen Deklination
Zum Abbrechen des
●
Einstellungsvorgangs führen Sie die
unten beschriebenen Schritte aus.
A Drücken Sie (C).
B Drehen Sie den Drehschalter, um
auszuwählen, ob Sie die aktuelle
Einstellung speichern möchten.
[YES]: Aktuelle Einstellungen gespeichert
[NO]: Aktuelle Einstellungen nicht
gespeichert
Durch Drücken auf (C) wird die
●
Konfiguration der Einstellungen für die
magnetische Deklinationsrichtung und
den -winkel aktiviert.
C Drücken Sie den Drehschalter.
5.
Drücken Sie den Drehschalter, um den
Einstellungsbildschirm zu verlassen.
Dadurch kehrt die Uhr zum
Einstellungsbildschirm für den
Digitalkompass zurück.
6.
Drücken Sie (C), um den
Einstellungsbildschirm zu verlassen.
19
