Leitung montieren

6

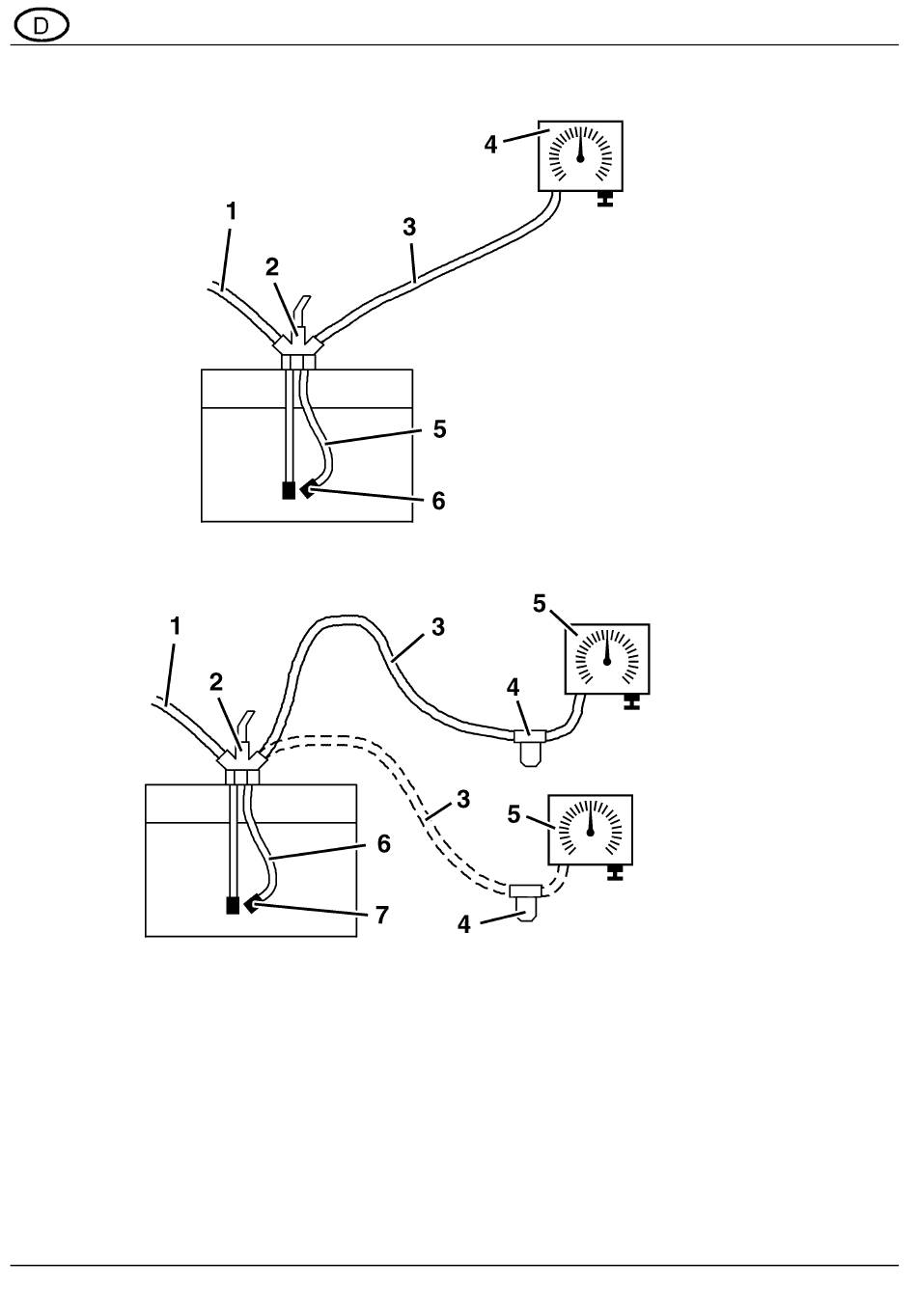

Bild 3: Messleitung mit stetigem Gefälle ohne Kondensatgefäß
Bild 4: Messleitung ohne stetiges Gefälle mit Kondensatgefäß
Ist kein Anschlussgewinde am Tank frei, können mehrere Leitungen
mit Hilfe der Kombinationsarmatur Euroflex 3 auf ein G1"-An-
schlussgewinde zusammengefasst werden.
1. Standleitung so am Tank befestigen, dass das untere Leitungs-
ende ca. 2 cm über dem tiefsten Punkt des Tankbodens ist.
2. Die Messleitung mit stetem Gefälle in Tankrichtung knickfrei und
ohne Wassersäcke verlegen.
1 Entnahmeleitung
2 Euroflex 3
3 Messleitung
4 Unitel
5 Standleitung
6 Abstandhalter
1 Entnahmeleitung
2 Euroflex 3
3 Messleitung
4 Kondensatgefäß
5 Unitel
6 Standleitung
7 Abstandhalter
