Schreder CITEA NG2 Mini Side Entry Installationsanleitung Seite 4

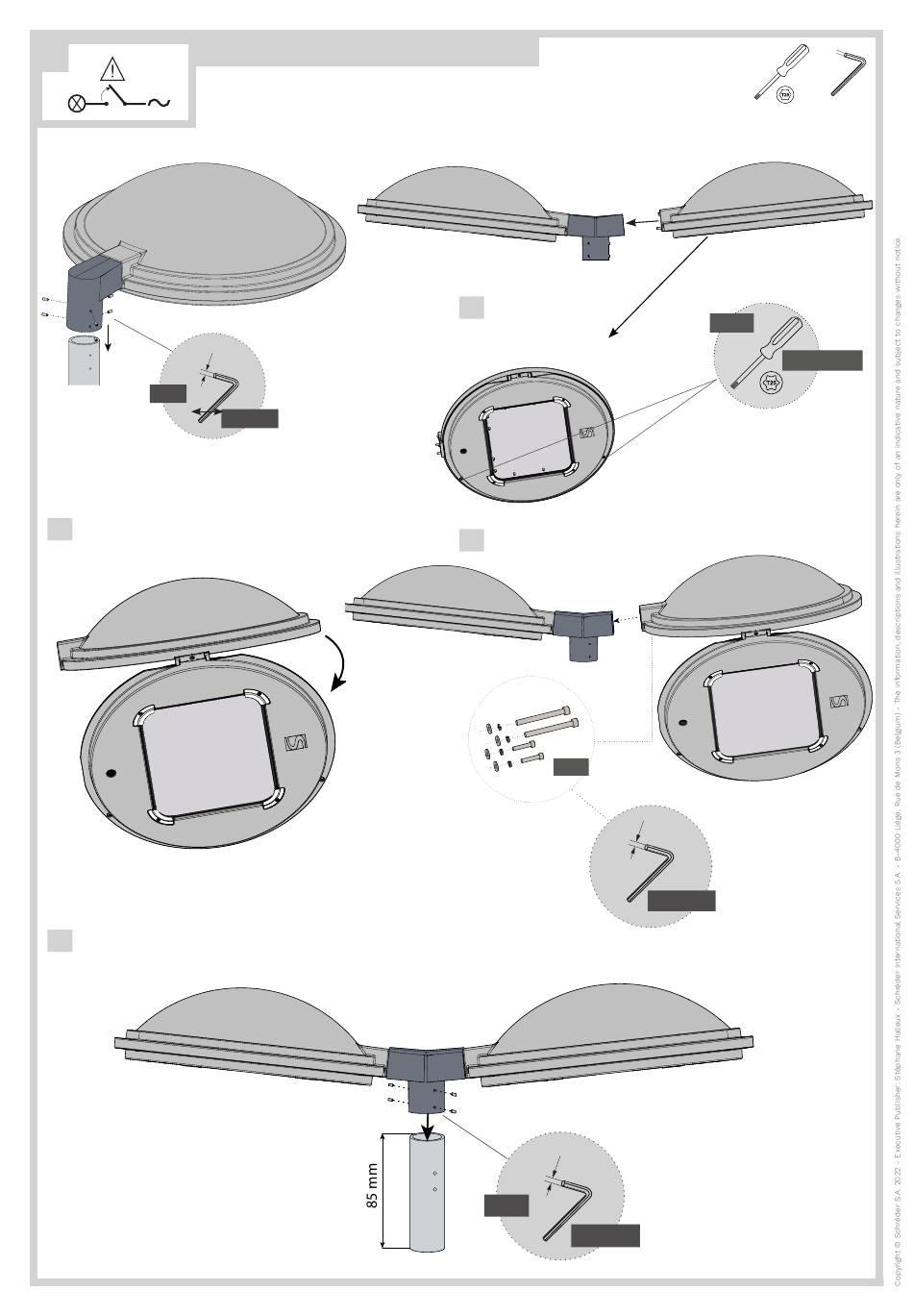

SIMPLE/DOUBLE VERTICAL MOUNTING
C
SIMPLE
2,5
6xM6
Ø60
2
4
03-03-346 | DOC-0020411 rev B | 02-2022
8-10 Nm
DOUBLE
1
3
4xM6
2,5
6xM6
8-10 Nm
Ø60
www.schreder.com
2xM5
3.5 Nm
5
10-12 Nm
2,5
+1.0 Nm
-0.0 Nm
4/12
