PORTUGUÊS

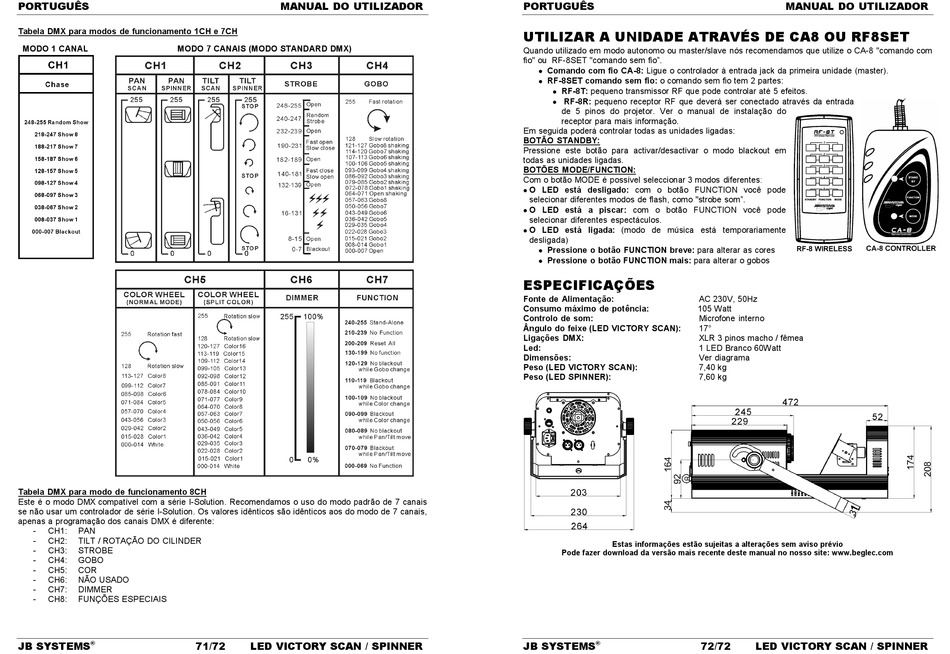

Tabela DMX para modos de funcionamento 1CH e 7CH
MODO 1 CANAL
MODO 7 CANAIS (MODO STANDARD DMX)
Tabela DMX para modo de funcionamento 8CH
Este é o modo DMX compatível com a série I-Solution. Recomendamos o uso do modo padrão de 7 canais
se não usar um controlador de série I-Solution. Os valores idênticos são idênticos aos do modo de 7 canais,
apenas a programação dos canais DMX é diferente:
-
CH1:
PAN
-
CH2:
TILT / ROTAÇÃO DO CILINDER
-
CH3:
STROBE
-
CH4:
GOBO
-
CH5:
COR
-
CH6:
NÃO USADO
-
CH7:
DIMMER
-
CH8:
FUNÇÕES ESPECIAIS
JB SYSTEMS
71/72
®
MANUAL DO UTILIZADOR
LED VICTORY SCAN / SPINNER
PORTUGUÊS
UTILIZAR A UNIDADE ATRAVÉS DE CA8 OU RF8SET
Quando utilizado em modo autonomo ou master/slave nós recomendamos que utilize o CA-8 "comando com
fio" ou RF-8SET "comando sem fio".
Comando com fio CA-8: Ligue o controlador à entrada jack da primeira unidade (master).
RF-8SET comando sem fio: o comando sem fio tem 2 partes:
RF-8T: pequeno transmissor RF que pode controlar até 5 efeitos.
RF-8R: pequeno receptor RF que deverá ser conectado através da entrada
de 5 pinos do projetor. Ver o manual de instalação do
receptor para mais informação.
Em seguida poderá controlar todas as unidades ligadas:
BOTÃO STANDBY:
Pressione este botão para activar/desactivar o modo blackout em
todas as unidades ligadas.
BOTÕES MODE/FUNCTION:
Com o botão MODE é possível seleccionar 3 modos
O LED está desligado: com o botão FUNCTION você pode
selecionar diferentes modos de flash, como "strobe som".
O LED está a piscar: com o botão FUNCTION você pode
selecionar diferentes espectáculos.
O LED está ligada: (modo de música está temporariamente
desligada)
Pressione o botão FUNCTION breve: para alterar as cores
Pressione o botão FUNCTION mais: para alterar o gobos
ESPECIFICAÇÕES
Fonte de Alimentação:
AC 230V, 50Hz
Consumo máximo de potência:
105 Watt
Controlo de som:
Microfone interno
Ângulo do feixe (LED VICTORY SCAN):
17°
Ligações DMX:
XLR 3 pinos macho / fêmea
Led:
1 LED Branco 60Watt
Dimensões:
Ver diagrama
Peso (LED VICTORY SCAN):
7,40 kg
Peso (LED SPINNER):
7,60 kg
Estas informações estão sujeitas a alterações sem aviso prévio
Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com
JB SYSTEMS
72/72
®
MANUAL DO UTILIZADOR
diferentes:
LED VICTORY SCAN / SPINNER
