PORTUGUÊS
Consulte a secção "Como utilizar a unidade" para aprender como fazer isto.
Nota 2: Se não existir saída, por favor verifique se a unidade está em modo Master Master e defina o
modo blackout para "NO" e Sound Mode para "On" (ver capitulo anterior)

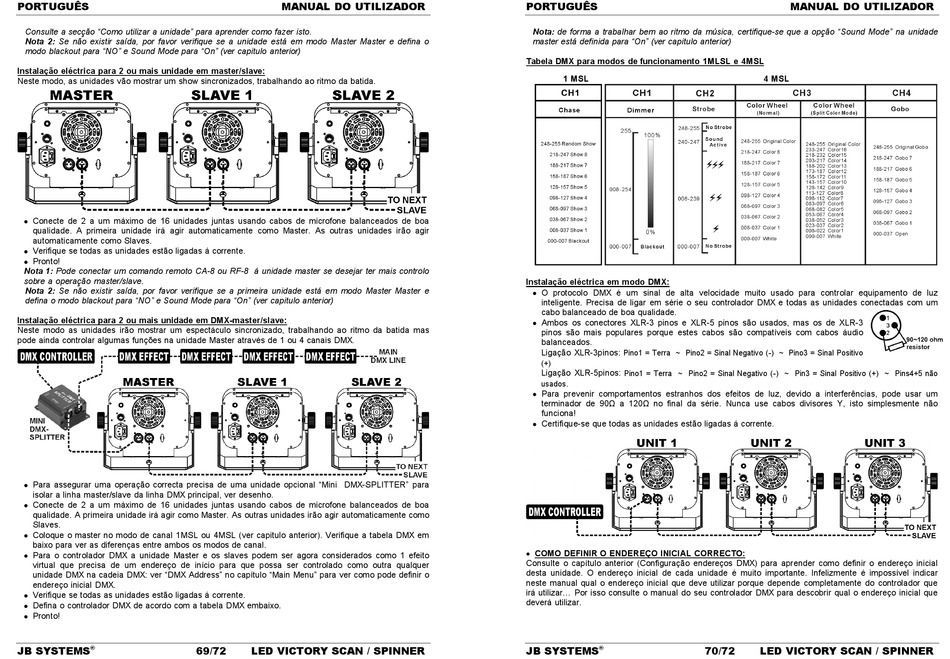

Instalação eléctrica para 2 ou mais unidade em master/slave:
Neste modo, as unidades vão mostrar um show sincronizados, trabalhando ao ritmo da batida.
 Conecte de 2 a um máximo de 16 unidades juntas usando cabos de microfone balanceados de boa
qualidade. A primeira unidade irá agir automaticamente como Master. As outras unidades irão agir
automaticamente como Slaves.
 Verifique se todas as unidades estão ligadas á corrente.
 Pronto!
Nota 1: Pode conectar um comando remoto CA-8 ou RF-8 á unidade master se desejar ter mais controlo
sobre a operação master/slave.
Nota 2: Se não existir saída, por favor verifique se a primeira unidade está em modo Master Master e
defina o modo blackout para "NO" e Sound Mode para "On" (ver capitulo anterior)
Instalação eléctrica para 2 ou mais unidade em DMX-master/slave:
Neste modo as unidades irão mostrar um espectáculo sincronizado, trabalhando ao ritmo da batida mas
pode ainda controlar algumas funções na unidade Master através de 1 ou 4 canais
 Para assegurar uma operação correcta precisa de uma unidade opcional "Mini DMX-SPLITTER" para
isolar a linha master/slave da linha DMX principal, ver desenho.
 Conecte de 2 a um máximo de 16 unidades juntas usando cabos de microfone balanceados de boa
qualidade. A primeira unidade irá agir como Master. As outras unidades irão agir automaticamente como
Slaves.
 Coloque o master no modo de canal 1MSL ou 4MSL (ver capitulo anterior). Verifique a tabela DMX em
baixo para ver as diferenças entre ambos os modos de canal.
 Para o controlador DMX a unidade Master e os slaves podem ser agora considerados como 1 efeito
virtual que precisa de um endereço de início para que possa ser controlado como outra qualquer
unidade DMX na cadeia DMX: ver "DMX Address" no capítulo "Main Menu" para ver como pode definir o
endereço inicial DMX.
 Verifique se todas as unidades estão ligadas á corrente.
 Defina o controlador DMX de acordo com a tabela DMX embaixo.
 Pronto!
JB SYSTEMS 69/72
®
MANUAL DO UTILIZADOR
DMX.
LED VICTORY SCAN / SPINNER
PORTUGUÊS
Nota: de forma a trabalhar bem ao ritmo da música, certifique-se que a opção "Sound Mode" na unidade
master está definida para "On" (ver capitulo anterior)
Tabela DMX para modos de funcionamento 1MLSL e 4MSL
1 MSL
Instalação eléctrica em modo DMX:
 O protocolo DMX é um sinal de alta velocidade muito usado para controlar equipamento de luz
inteligente. Precisa de ligar em série o seu controlador DMX e todas as unidades conectadas com um
cabo balanceado de boa qualidade.
 Ambos os conectores XLR-3 pinos e XLR-5 pinos são usados, mas os de XLR-3
pinos são mais populares porque estes cabos são compatíveis com cabos áudio
balanceados.
Ligação XLR-3pinos:
Pino1 = Terra ~ Pino2 = Sinal Negativo (-) ~ Pino3 = Sinal Positivo
(+)
Ligação XLR-5pinos:
Pino1 = Terra ~ Pino2 = Sinal Negativo (-) ~ Pin3 = Sinal Positivo (+) ~ Pins4+5 não
usados.
 Para prevenir comportamentos estranhos dos efeitos de luz, devido a interferências, pode usar um
terminador de 90Ω a 120Ω no final da série. Nunca use cabos divisores Y, isto simplesmente não
funciona!
 Certifique-se que todas as unidades estão ligadas á corrente.
 COMO DEFINIR O ENDEREÇO INICIAL CORRECTO:
Consulte o capítulo anterior (Configuração endereços DMX) para aprender como definir o endereço inicial
desta unidade. O endereço inicial de cada unidade é muito importante. Infelizmente é impossível indicar
neste manual qual o endereço inicial que deve utilizar porque depende completamente do controlador que
irá utilizar... Por isso consulte o manual do seu controlador DMX para descobrir qual o endereço inicial que
deverá utilizar.
JB SYSTEMS 70/72
®
MANUAL DO UTILIZADOR
4 MSL
