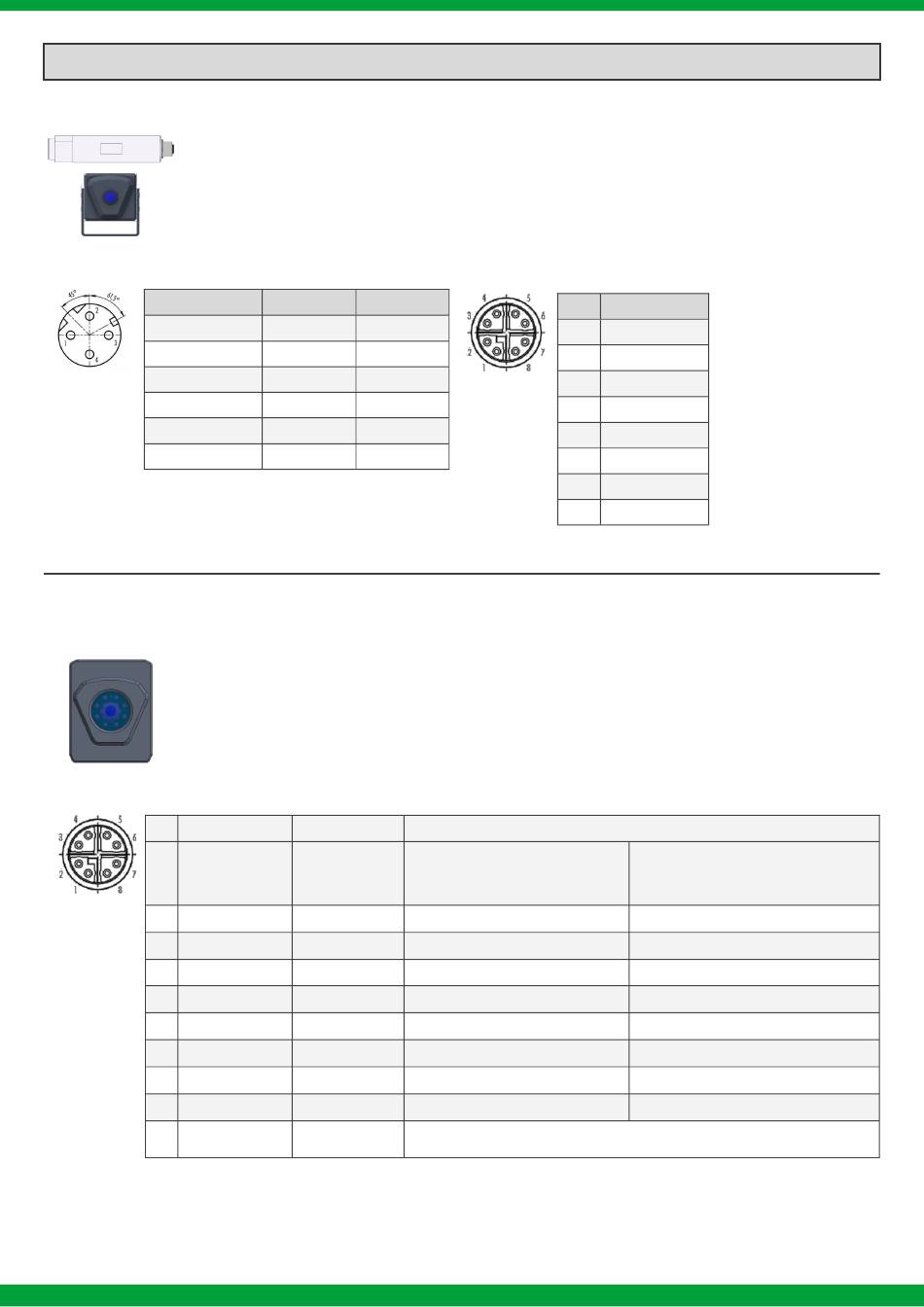

Auslieferungszustand / Delivery Status Arkcam - Ark Vision Systems Arkcam Basic+ Produktanleitung

Auslieferungszustand /
ArkCam Basic+ mini / Cylinder TX / T1
▪
▪
▪
▪
▪
PIN
Rot/Red
Schwarz/Black
ArkCam Basic+ TX / T1 / PoE
▪
▪
▪
▪
▪
PIN
1
2
3
4
5
6
7
8
4
Delivery status
Camera-IP: 192.168.0.76
Stream-Destination-IP: 192.168.0.150
Netmask: 255.255.255.0
Port: 5006 / MJPEG
Port: 5004 / H264
T1
1 TRX+
2 +V DC
3 TRX-
4 GND
Camera-IP: 192.168.0.76
Stream-Destination-IP: 192.168.0.150
Netmask: 255.255.255.0
Port: 5006 / MJPEG
Port: 5004 / H264
TX T1
TX+ TRX+
TX- TRX-
RX+ n.c.-
RX- n.c.-
GND n.c.-
GND GND
+V DC n.c.-
+V DC +V DC
TX
TX+
RX+
TX-
RX-
+V DC
GND
Mode A
DC und Daten kombiniert /
DC and data combined
TX+ / DC-
TX- / DC-
RX+ / DC+
RX- / DC+
Unused
Unused
Unused
Unused
Beide Modi werden mit der gleichen Hardware ArkCam Basic+ PoE unterstützt. /
Both modes are supported with the same hardware ArkCam Basic+ PoE.
PIN TX
1 TX+
2 TX-
3 RX+
4 RX-
5 GND
6 GND
7 +V DC
8 +V DC
TX PoE
Mode B
DC auf unbenutzten Leitungen /
DC on unused wires
RX+
DC+
DC+
TX+
TX-
RX-
DC-
DC-
