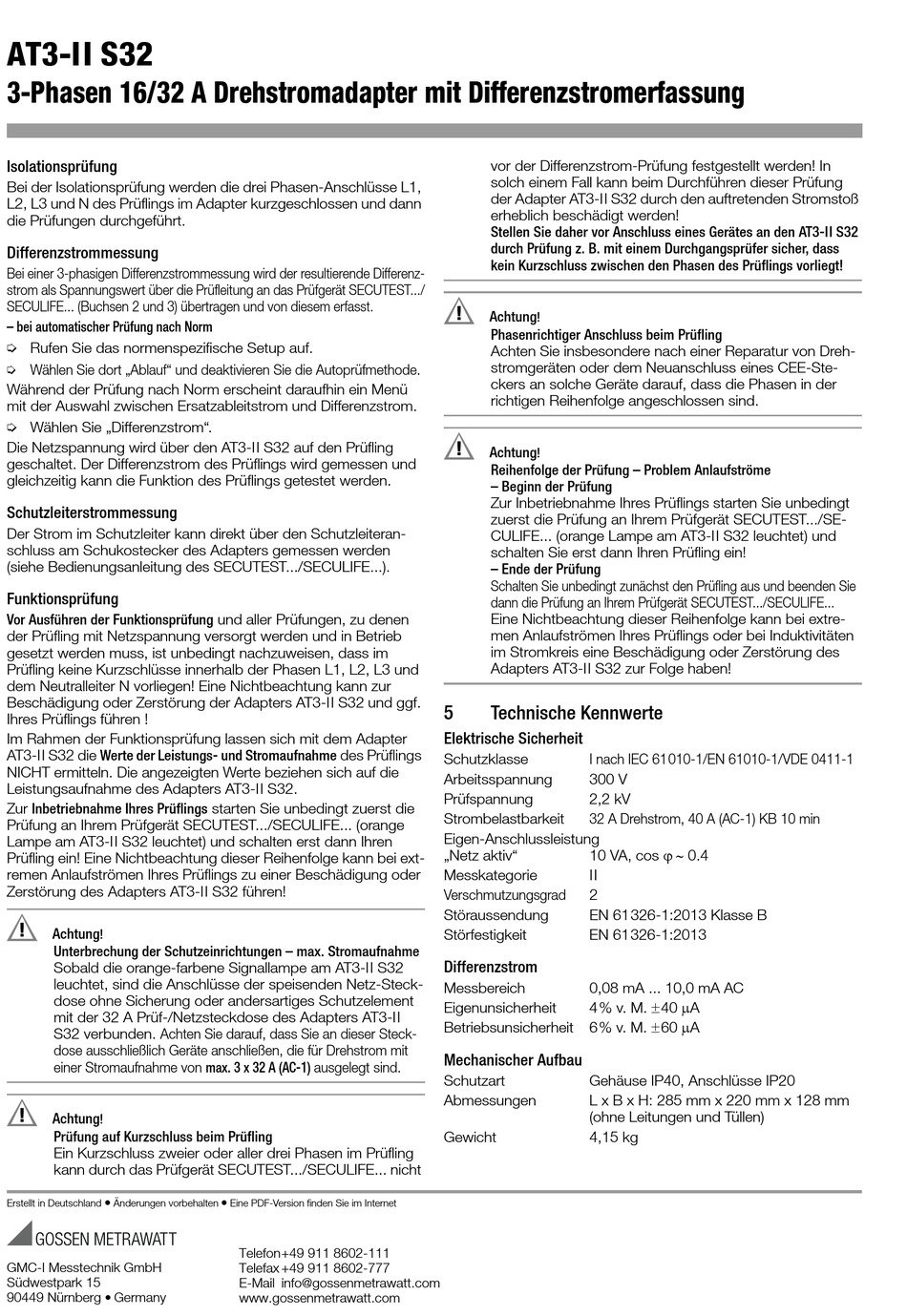

AT3-II S32
3-Phasen 16/32 A Drehstromadapter mit Differenzstromerfassung
Isolationsprüfung
Bei der Isolationsprüfung werden die drei Phasen-Anschlüsse L1,
L2, L3 und N des Prüflings im Adapter kurzgeschlossen und dann
die Prüfungen durchgeführt.
Differenzstrommessung
Bei einer 3-phasigen Differenzstrommessung wird der resultierende Differenz-
strom als Spannungswert über die Prüfleitung an das Prüfgerät SECUTEST.../
SECULIFE... (Buchsen 2 und 3) übertragen und von diesem erfasst.
– bei automatischer Prüfung nach Norm
➭ Rufen Sie das normenspezifische Setup auf.
➭ Wählen Sie dort „Ablauf" und deaktivieren Sie die Autoprüfmethode.
Während der Prüfung nach Norm erscheint daraufhin ein Menü
mit der Auswahl zwischen Ersatzableitstrom und Differenzstrom.
➭ Wählen Sie „Differenzstrom".
Die Netzspannung wird über den AT3-II S32 auf den Prüfling
geschaltet. Der Differenzstrom des Prüflings wird gemessen und
gleichzeitig kann die Funktion des Prüflings getestet werden.
Schutzleiterstrommessung
Der Strom im Schutzleiter kann direkt über den Schutzleiteran-
schluss am Schukostecker des Adapters gemessen werden
(siehe Bedienungsanleitung des SECUTEST.../SECULIFE...).
Funktionsprüfung
Vor Ausführen der Funktionsprüfung und aller Prüfungen, zu denen
der Prüfling mit Netzspannung versorgt werden und in Betrieb
gesetzt werden muss, ist unbedingt nachzuweisen, dass im
Prüfling keine Kurzschlüsse innerhalb der Phasen L1, L2, L3 und
dem Neutralleiter N vorliegen! Eine Nichtbeachtung kann zur
Beschädigung oder Zerstörung der Adapters AT3-II S32 und ggf.
Ihres Prüflings führen !
Im Rahmen der Funktionsprüfung lassen sich mit dem Adapter
AT3-II S32 die Werte der Leistungs- und Stromaufnahme des Prüflings
NICHT ermitteln. Die angezeigten Werte beziehen sich auf die
Leistungsaufnahme des Adapters AT3-II S32.
Zur Inbetriebnahme Ihres Prüflings starten Sie unbedingt zuerst die
Prüfung an Ihrem Prüfgerät SECUTEST.../SECULIFE... (orange
Lampe am AT3-II S32 leuchtet) und schalten erst dann Ihren
Prüfling ein! Eine Nichtbeachtung dieser Reihenfolge kann bei ext-
remen Anlaufströmen Ihres Prüflings zu einer Beschädigung oder
Zerstörung des Adapters AT3-II S32 führen!
!
Achtung
!
Unterbrechung der Schutzeinrichtungen – max. Stromaufnahme
Sobald die orange-farbene Signallampe am AT3-II S32
leuchtet, sind die Anschlüsse der speisenden Netz-Steck-
dose ohne Sicherung oder andersartiges Schutzelement
mit der 32 A Prüf-/Netzsteckdose des Adapters AT3-II
S32 verbunden. Achten Sie darauf, dass Sie an dieser Steck-
dose ausschließlich Geräte anschließen, die für Drehstrom mit
einer Stromaufnahme von max. 3 x 32 A (AC-1) ausgelegt sind.
!
Achtung
!
Prüfung auf Kurzschluss beim Prüfling
Ein Kurzschluss zweier oder aller drei Phasen im Prüfling
kann durch das Prüfgerät SECUTEST.../SECULIFE... nicht
Erstellt in Deutschland
Änderungen vorbehalten
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg • Germany
Eine PDF-Version finden Sie im Internet
Telefon+49 911 8602-111
Telefax +49 911 8602-777
E-Mail info@gossenmetrawatt.com
www.gossenmetrawatt.com
vor der Differenzstrom-Prüfung festgestellt werden! In
solch einem Fall kann beim Durchführen dieser Prüfung
der Adapter AT3-II S32 durch den auftretenden Stromstoß
erheblich beschädigt werden!
Stellen Sie daher vor Anschluss eines Gerätes an den AT3-II S32
durch Prüfung z. B. mit einem Durchgangsprüfer sicher, dass
kein Kurzschluss zwischen den Phasen des Prüflings vorliegt!
!
Achtung
!
Phasenrichtiger Anschluss beim Prüfling
Achten Sie insbesondere nach einer Reparatur von Dreh-
stromgeräten oder dem Neuanschluss eines CEE-Ste-
ckers an solche Geräte darauf, dass die Phasen in der
richtigen Reihenfolge angeschlossen sind.
!
Achtung
!
Reihenfolge der Prüfung – Problem Anlaufströme
– Beginn der Prüfung
Zur Inbetriebnahme Ihres Prüflings starten Sie unbedingt
zuerst die Prüfung an Ihrem Prüfgerät SECUTEST.../SE-
CULIFE... (orange Lampe am AT3-II S32 leuchtet) und
schalten Sie erst dann Ihren Prüfling ein!
– Ende der Prüfung
Schalten Sie unbedingt zunächst den Prüfling aus und beenden Sie
dann die Prüfung an Ihrem Prüfgerät SECUTEST.../SECULIFE...
Eine Nichtbeachtung dieser Reihenfolge kann bei extre-
men Anlaufströmen Ihres Prüflings oder bei Induktivitäten
im Stromkreis eine Beschädigung oder Zerstörung des
Adapters AT3-II S32 zur Folge haben!
5
Technische Kennwerte
Elektrische Sicherheit
Schutzklasse
I nach IEC 61010-1/EN 61010-1/VDE 0411-1
Arbeitsspannung
300 V
Prüfspannung
2,2 kV
Strombelastbarkeit
32 A Drehstrom, 40 A (AC-1) KB 10 min
Eigen-Anschlussleistung
10 VA, cos 0.4
„Netz aktiv"
Messkategorie
II
Verschmutzungsgrad
2
Störaussendung
EN 61326-1:2013 Klasse B
Störfestigkeit
EN 61326-1:2013
Differenzstrom
Messbereich
0,08 mA ... 10,0 mA AC
4% v. M. 40 A
Eigenunsicherheit
6% v. M. 60 A
Betriebsunsicherheit
Mechanischer Aufbau
Schutzart
Gehäuse IP40, Anschlüsse IP20
Abmessungen
L x B x H: 285 mm x 220 mm x 128 mm
(ohne Leitungen und Tüllen)
Gewicht
4,15 kg
