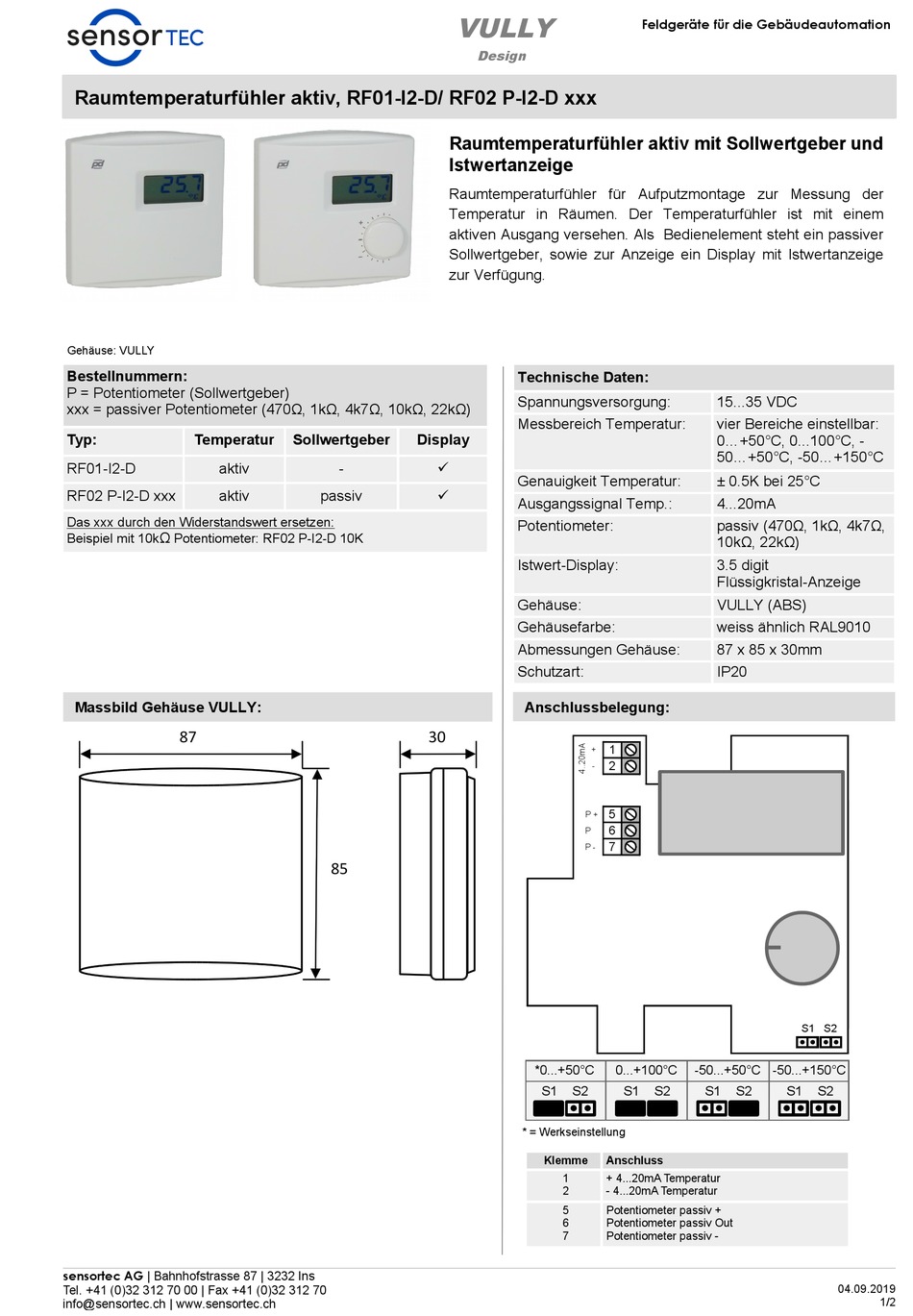

Sensortec RF01-I2-D Bedienungsanleitung

Raumtemperaturfühler aktiv, RF01-I2-D/ RF02 P-I2-D xxx
Gehäuse: VULLY
Bestellnummern:
P = Potentiometer (Sollwertgeber)
xxx = passiver Potentiometer (470Ω, 1kΩ, 4k7Ω, 10kΩ, 22kΩ)
Typ: Temperatur
RF01-I2-D aktiv
RF02 P-I2-D xxx aktiv
Das xxx durch den Widerstandswert ersetzen:
Ω
Beispiel mit 10k Potentiometer: RF02 P-I2-D 10K
Massbild Gehäuse VULLY:
87
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
VULLY
Raumtemperaturfühler aktiv mit Sollwertgeber und
Istwertanzeige
Raumtemperaturfühler für Aufputzmontage zur Messung der
Temperatur in Räumen. Der Temperaturfühler ist mit einem
aktiven Ausgang versehen. Als Bedienelement steht ein passiver
Sollwertgeber, sowie zur Anzeige ein Display mit Istwertanzeige
zur Verfügung.
Sollwertgeber Display
- 
passiv 
30
85
Feldgeräte für die Gebäudeautomation
Design
Technische Daten:
Spannungsversorgung:
Messbereich Temperatur:
Genauigkeit Temperatur:
Ausgangssignal Temp.:
Potentiometer:
Istwert-Display:
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse:
Schutzart:
Anschlussbelegung:
1
+
2
-
5
P +
6
P
7
P -
*0...+50°C 0...+100°C
S1 S2
S1
* = Werkseinstellung
Klemme Anschluss
1 + 4...20mA Temperatur
2 - 4...20mA Temperatur
5 Potentiometer passiv +
6 Potentiometer passiv Out
7 Potentiometer passiv -
15...35 VDC
vier Bereiche einstellbar:
0...+50°C, 0...100°C, -
50...+50°C, -50...+150°C
± 0.5K bei 25°C
4...20mA
passiv (470Ω, 1kΩ, 4k7Ω,
10kΩ, 22kΩ)
3.5 digit
Flüssigkristal-Anzeige
VULLY (ABS)
weiss ähnlich RAL9010
87 x 85 x 30mm
IP20
S1 S2
-50...+50°C -50...+150°C
S1 S2 S1 S2
S2
04.09.2019
1/2
