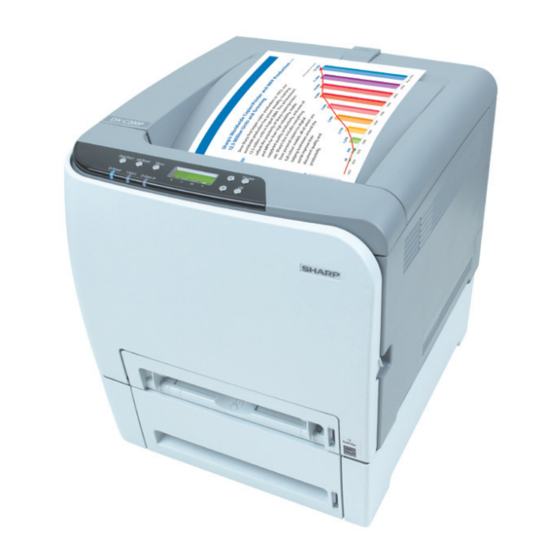

Sharp DX-C200P Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für DX-C200P:
Inhaltsverzeichnis

Werbung

Lesen Sie dieses Handbuch sorgfältig vor der Verwendung des Geräts und bewahren Sie es zum Nachschlagen griffbereit auf. Für eine sichere und
korrekte Verwendung lesen Sie unbedingt die "Sicherheitshinweise" vor der Verwendung dieses Geräts.
1
Überblick über den Drucker
2
Installation von Drucker und Optionen
3
Anschließen des Druckers
4
Konfiguration
5
Papier und andere Medien
6
Verbrauchsmaterialien ersetzen
7
Drucker reinigen
8
Fehlerbehebung
9
Falsch eingezogenes Papier entfernen
10 Anhang
DX-C200P
Bedienungsanleitung
Hardware-Anleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sharp DX-C200P

  • Seite 1 DX-C200P Bedienungsanleitung Hardware-Anleitung Überblick über den Drucker Installation von Drucker und Optionen Anschließen des Druckers Konfiguration Papier und andere Medien Verbrauchsmaterialien ersetzen Drucker reinigen Fehlerbehebung Falsch eingezogenes Papier entfernen 10 Anhang Lesen Sie dieses Handbuch sorgfältig vor der Verwendung des Geräts und bewahren Sie es zum Nachschlagen griffbereit auf. Für eine sichere und...
  • Seite 2 Einleitung Dieses Handbuch enthält detaillierte Anleitungen und Hinweise zur Bedienung und Verwendung dieses Geräts. Zu Ihrer Sicherheit und Ihrem Vorteil lesen Sie dieses Handbuch sorgfältig vor der Verwendung des Geräts. Bewahren Sie es für späteres Nachschlagen griffbereit auf. Kopieren oder Drucken Sie keine Gegenstände, deren Reproduktion gesetzlich verboten ist. Das Kopieren oder Drucken der folgenden Gegenstände ist im Allgemeinen durch örtliche Gesetze untersagt: Geldscheine, Steuermarken, Wertpapiere, Aktienzertifikate, Bankwechsel, Schecks, Pässe, Führerscheine.
  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Verwendung dieser Anleitung...........................4 Symbole................................4 Hinweise................................4 Modellspezifische Informationen........................5 Positionen der Etiketten mit den Hinweisen WARNUNG und VORSICHT..........6 Symbole für Netzschalter..........................8 Handbücher für diesen Drucker........................9 Liste der Optionen............................10 1. Überblick über den Drucker Außenseite: Vorderansicht..........................11 Außenseite: Rückansicht..........................13 Innere Bauteile..............................14 Bedienfeld.................................16 2. Installation von Drucker und Optionen Druckerinstallation............................17 Aufstellungsort..............................17 Auspacken..............................21...
  • Seite 4 5. Papier und andere Medien Papier und andere von diesem Drucker unterstützte Medien...............55 Empfehlungen zum Papier..........................59 Einlegen von Papier.............................59 Lagern von Papier............................59 Papiertypen und andere Medien.......................59 Angaben zum Papiertyp..........................60 Papier, das von diesem Drucker nicht unterstützt wird................67 Vorsichtsmaßnahmen bei der Papierlagerung..................68 Druckbereich..............................68 Einlegen von Papier............................71 Papier in Magazin 1 einlegen........................71...
  • Seite 5 9. Falsch eingezogenes Papier entfernen Bei Papierstaus...............................153 "Interner Stau"............................154 Wenn "Stau: Pap.mg.", "Stau: Magazin 1" oder "Stau: Magazin 2" erscheint........157 Wenn "Stau: Dup.einh." erscheint......................159 Wenn "Stau: Stnd.abl." erscheint......................160 10. Anhang Wenn der Drucker über einen längren Zeitraum nicht benutzt wird............161 Vorbereiten des Druckers für eine längere Inaktivität................161 Wiederverwendung des Druckers nach einer längeren Inaktivität............163 Umstellen und Transportieren des Druckers....................164...
  • Seite 6: Verwendung Dieser Anleitung

    Verwendung dieser Anleitung Symbole Dieses Handbuch verwendet die folgenden Symbole: Weist auf wichtige Punkte beim Betrieb des Geräts und Erläuterungen wahrscheinlicher Ursachen für Papierstau, Vorlagenbeschädigung und Datenverlust hin. Lesen Sie diese Hinweise sorgfältig durch. Weist auf zusätzliche Erklärungen zu Gerätefunktionen sowie auf Anleitungen zum Beheben von Anwenderfehlern hin.
  • Seite 7: Modellspezifische Informationen

    Modellspezifische Informationen Dieser Abschnitt erklärt, wie Sie die Region Ihres Geräts bestimmen. Auf der Geräterückseite befindet sich an der unten angegebenen Position ein Etikett. Das Etikett enthält Einzelheiten zu der Region, zu der das Gerät gehört. Lesen Sie die Informationen auf dem Etikett. CER068 Bei den folgenden Informationen handelt es sich um regionsspezifische Angaben.
  • Seite 8: Positionen Der Etiketten Mit Den Hinweisen

    Positionen der Etiketten mit den Hinweisen WARNUNG und VORSICHT Dieses Gerät verfügt über Hinweisetiketten für WARNUNG und VORSICHT an den unten dargestellten Positionen. Befolgen Sie aus Sicherheitsgründen die Anweisungen unten und handhaben Sie das Gerät wie angezeigt. CER069 Verbrennen Sie gebrauchten Toner oder Tonerbehälter nicht. Tonerstaub kann sich in der Nähe von offenem Feuer entzünden.
  • Seite 9 Verbrennen Sie verschütteten oder gebrauchten Toner nicht. Tonerstaub kann sich entzünden, wenn er einer offenen Flamme ausgesetzt wird. Die Entsorgung muss über einen autorisierten Händler oder eine geeignete Sammelstelle erfolgen. Lagern Sie Toner (neu oder gebraucht), Tonerbehälter sowie Komponenten, die mit Toner in Kontakt gekommen sind, außerhalb der Reichweite von Kindern.
  • Seite 10: Symbole Für Netzschalter

    Der Drucker wiegt ca. 23,8 kg (52,5 lb.). Zum Bewegen des Druckers die dafür vorgesehenen Griffe auf beiden Seiten verwenden und zu zweit langsam anheben. Symbole für Netzschalter Die Schaltersymbole dieses Geräts bedeuten Folgendes: • : GERÄT EINGESCHALTET • : GERÄT AUSGESCHALTET...
  • Seite 11: Handbücher Für Diesen Drucker

    Handbücher für diesen Drucker Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie diesen Drucker verwenden. Ziehen Sie die Handbücher heran, in denen der gewünschter Verwendungszweck des Druckers beschrieben wird. • Die Medien unterscheiden sich je nach Handbuch. • Die elektronischen und Druckversionen eines Handbuchs haben den gleichen Inhalt. •...
  • Seite 12: Liste Der Optionen

    Liste der Optionen Dieser Abschnitt enthält eine Liste der Optionen für diesen Drucker. Außerdem ist angegeben, wie diese Optionen in diesem Handbuch bezeichnet werden. Optionsliste Bezeichnet als Paper Feed Unit Papiereinzugseinheit • Details über die technischen Daten dieser Option finden Sie unter "Technische Daten". •...
  • Seite 13: Überblick Über Den Drucker

    1. Überblick über den Drucker In diesem Kapitel werden die Namen und Funktionen der Druckerkomponenten beschrieben. Außenseite: Vorderansicht CER020 1. Obere Abdeckung Diese Abdeckung beim Austausch der Tonerkartusche öffnen. 2. Bedienfeld Enthält Tasten für die Bedienung des Druckers und Anzeigen, in denen der Druckerstatus angezeigt wird. 3.
  • Seite 14 1. Überblick über den Drucker 8. Verlängerung der Standardablage Verwenden Sie dies, um Blätter zu stützen, die nach dem Druck gewellt ausgegeben werden. Öffnen Sie die Verlängerung, indem Sie auf das Ende an der Rückseite des Druckers drücken. 9. Endanschläge Verwenden Sie sie, um zu vermeiden, dass Ausdrucke im Format "Legal"...
  • Seite 15: Außenseite: Rückansicht

    Außenseite: Rückansicht Außenseite: Rückansicht CER021 1. Öffnungshebel für die vordere Abdeckung 2. Kabelabdeckung 3. Steckdose 4. Hintere Abdeckung Entfernen Sie diese Abdeckung, wenn Sie Papier ins Papiermagazin einlegen, das größer als A4 ist. 5. Ethernet-Port Verwenden Sie ein Netzwerkschnittstellenkabel, um den Drucker an das Netzwerk anzuschließen. 6.
  • Seite 16: Innere Bauteile

    1. Überblick über den Drucker Innere Bauteile CER022 1. Druckkartusche Wird von der Rückseite des Druckers in der Reihenfolge Cyan (C), Magenta (M), Gelb (Y) und Schwarz (K) geladen. Wenn die folgende Nachricht auf dem Bedienfeld aufscheint, die Druckkartusche auswechseln: "Toner ersetz.:"...
  • Seite 17 Innere Bauteile • Für Einzelheiten zu den Meldungen, die auf dem Bildschirm erscheinen, die Sie zum Austausch der Einheiten auffordern, siehe S.129 "Fehler- & Statusmeldungen auf dem Bedienfeld".
  • Seite 18: Bedienfeld

    1. Überblick über den Drucker Bedienfeld CER019 1. [Stopp/Start]-Taste Wenn Sie diese Taste drücken, empfängt der Drucker keine Daten mehr und ein Ausdruck ist nicht möglich. 2. [Job-Reset]-Taste Drücken Sie diese Taste, um einen Auftrag, der gerade ausgedruckt wird, abzubrechen. 3.
  • Seite 19: Installation Von Drucker Und Optionen

    2. Installation von Drucker und Optionen In diesem Kapitel wird erklärt, wie der Drucker für den Betrieb eingerichtet und konfiguriert wird und wie die optionale Papiereinzugseinheit für diesen Drucker installiert wird. Druckerinstallation In diesem Abschnitt werden die Installation des Druckers und seine Einstellung nach der Installation erklärt.
  • Seite 20 2. Installation von Drucker und Optionen • Verwenden Sie keine entflammbaren Sprays oder Lösemittel in der Nähe des Geräts. Andernfalls besteht die Gefahr von Brand oder Stromschlag. • Keine Vasen, Blumentöpfe, Tassen, Toilettenartikel, Medikamente, kleine metallische Gegenstände oder Behälter mit Wasser oder anderen Flüssigkeiten auf oder neben dem Gerät aufstellen.
  • Seite 21: Optimale Umgebungsbedingungen

    Druckerinstallation • Geräteschallpegel über [Schallleistungspegel (Schwarzweiß)] > 63 dB (A) sind nicht für Arbeitsplatzumgebungen geeignet. Platzieren Sie das Gerät also in einem anderen Raum. • Halten Sie das Gerät fern von salzhaltiger Luft und korrosiven Gasen. Installieren Sie das Gerät nicht an Orten, an denen chemische Reaktionen wahrscheinlich sind (Laboratorien etc.).
  • Seite 22: Belüftung

    2. Installation von Drucker und Optionen • Weißer Bereich: zulässiger Bereich • Blauer Bereich: empfohlener Bereich Zu vermeidende Umgebungen • Bereiche, die direktem Sonnenlicht oder starkem künstlichen Licht ausgesetzt sind • Staubige Bereiche. • Bereiche mit korrosiver Gasentwicklung • Übermäßig kalte, heiße oder feuchte Bereiche •...
  • Seite 23: Auspacken

    Druckerinstallation Auspacken Zum Schutz gegen Stöße und Erschütterungen während des Transports wurde dieser Drucker mit einer Schaumstoffpolsterung verpackt und mit Haltebändern gesichert. Entfernen Sie diese Schutzmaterialien, sobald Sie das Gerät an seinen Aufstellungsort gebracht haben. • Stellen Sie das Gerät so nah wie möglich an der Wandsteckdose auf. Dadurch kann das Netzkabel im Notfall leicht und schnell herausgezogen werden.
  • Seite 24 2. Installation von Drucker und Optionen • Lagern Sie (neue oder gebrauchte) Toner oder Tonerbehälter nie in der Nähe von offenem Feuer. Es besteht Brand- und Verbrennungsgefahr. Der Toner entzündet sich bei Kontakt mit offenem Feuer. • Drücken oder pressen Sie Tonerbehälter nicht zusammen. Dadurch kann Toner verschüttet werden.
  • Seite 25 Druckerinstallation • Während des Betriebs rotieren die Rollen, die das Papier und die Vorlagen transportieren. Es wurde eine Schutzvorrichtung eingebaut, sodass das Gerät sicher betrieben werden kann. Dennoch sollten Sie darauf achten, während des Betriebs nicht in das Geräteinnere zu fassen. Es besteht Verletzungsgefahr.
  • Seite 26 2. Installation von Drucker und Optionen Entfernen Sie den Kunststoffbeutel. Heben Sie den Drucker an den Griffmulden auf beiden Seiten des Druckers an. Dazu sind zwei Personen notwendig. CER245 Betätigen Sie den Öffnungshebel an der vorderen Abdeckung und senken Sie die vordere Abdeckung dann vorsichtig ab.
  • Seite 27 Druckerinstallation Stellen Sie die Hebel der Fixiereinheit mit den Daumen nach oben. CER242 Schließen Sie die vordere Abdeckung vorsichtig mit beiden Händen. CER099 Den Hebel zum Öffnen der oberen Abdeckung drücken und die obere Abdeckung öffnen. CER100...
  • Seite 28 2. Installation von Drucker und Optionen Schutzband entfernen. CER098 Tonerkartusche herausheben und seitlich schütteln. Die schwarze Tonerkartusche wird mit einem Schutzblatt geliefert, das vor dem Schütteln entfernt werden muss. Halten Sie die Tonerkartusche senkrecht, in der Mitte fest und heben Sie sie vorsichtig an. CER240 Stellen Sie die schwarze Tonerkartusche auf eine ebene Fläche und entfernen Sie das Schutzblatt vor dem Schütteln.
  • Seite 29 Druckerinstallation Die Druckkartusche halten und fünf bis sechs Mal kräftig schütteln. CER101 Tonerfarbe und Einsetzort überprüfen und dann die Tonerkartusche vorsichtig senkrecht einsetzen. CER011 Die obere Abdeckung vorsichtig mit beiden Händen schließen. Achten Sie darauf, dass Sie sich nicht die Finger einklemmen. CER012...
  • Seite 30: Einschalten Des Geräts

    2. Installation von Drucker und Optionen Bringen Sie das angegebene Etikett, wie in der nachfolgenden Abbildung gezeigt, an. CER243 Einschalten des Geräts Gehen Sie zum Einschalten folgendermaßen vor. • Verwenden Sie nur Stromquellen, die den in diesem Handbuch angegebenen Spezifikationen entsprechen.
  • Seite 31 Druckerinstallation • Wenn die Stifte des Netzkabelsteckers mit metallischen Gegenständen in Berührung kommen, kann es zu Brand oder Stromschlag kommen. • Das mitgelieferte Netzkabel darf nur mit diesem Gerät verwendet werden. Verwenden Sie es nicht für andere Anwendungen. Andernfalls besteht die Gefahr von Brand oder Stromschlag. •...
  • Seite 32: Display-Sprache Auswählen

    2. Installation von Drucker und Optionen Stromkabel einstecken. CER065 Verbinden Sie das Netzkabel des Druckers wieder fest mit der Steckdose. Schalten Sie den Hauptschalter ein. CER066 Die Netzanzeige leuchtet auf dem Bedienfeld auf. • Warten Sie, bis die Netzanzeige aufleuchtet. •...
  • Seite 33: Testdruck

    Druckerinstallation Drücken Sie die Taste [Menu]. CER408 Drücken Sie die Taste [ ] oder [ ], um die [Sprache] anzuzeigen und drücken Sie dann die Taste [OK]. Menü: Sprache Drücken Sie die Taste [ ] oder [ ], um die Sprache auszuwählen und drücken Sie dann die Taste [OK].
  • Seite 34 2. Installation von Drucker und Optionen Drücken Sie die Taste [Menu], um zum Ausgangsbildschirm zurückzukehren. • Wenn der Druck nicht normal ist, prüfen Sie, ob eine Fehlermeldung auf dem Display angezeigt wird. • Wenn eine Fehlermeldung angezeigt wird, konsultieren Sie den Abschnitt S.129 "Fehler- & Statusmeldungen auf dem Bedienfeld".
  • Seite 35: Optionen Installieren

    Optionen installieren Optionen installieren Dieser Abschnitt beschreibt, wie die Optionen installiert werden. Durch Installation der Option können Sie die Druckerleistung steigern und verfügen über ein größeres Spektrum an Funktionen. Die Spezifikationen jeder Option finden Sie unter S.168 "Technische Daten". Anbringen der Papiereinzugseinheit •...
  • Seite 36 2. Installation von Drucker und Optionen Prüfen Sie, ob das Paket die Papiereinzugseinheit enthält. CER004 Den Hauptschalter des Druckers abschalten und den Netzstecker aus der Steckdose ziehen. Die Klebestreifen von der optionalen Papiereinzugseinheit entfernen. CER023 Heben Sie den Drucker an den Griffmulden auf beiden Seiten des Druckers an. CER047...
  • Seite 37 Optionen installieren Es gibt drei senkrechte Stifte auf der optionalen Papiereinzugseinheit. Richten Sie sie an den Löchern an der Unterseite des Druckers aus und senken Sie den Drucker vorsichtig. CER005 Nach der Installation der Option eine Konfigurationsseite drucken, um die Installation zu überprüfen.
  • Seite 38 2. Installation von Drucker und Optionen...
  • Seite 39: Anschließen Des Druckers

    3. Anschließen des Druckers In diesem Kapitel wird beschrieben, wie Netzwerk- und USB-Kabel angeschlossen werden. Netzwerkanschluss Nachfolgend wird das Anschließen des Druckers am Computer über das Netzwerk beschrieben. Bereiten Sie den Hub, ein gerades Ethernetkabel und alle anderen Netzwerkgeräte vor, bevor Sie das 10BASE-T oder 100BASE-TX-Kabel an die Ethernet-Schnittstelle des Druckers anschließen.
  • Seite 40: Bedeutung Der Led-Leuchten

    3. Anschließen des Druckers Verbinden Sie das Ethernetkabel mit dem Ethernetanschluss. CER048 Verbinden Sie das andere Ende des Kabels mit dem Netzwerk des Druckers, z. B. mit einem Hub. Kabelabdeckung anbringen. CER081 • Nähere Informationen zu den Einstellungen der Netzwerkumgebung erhalten Sie in der Software- Anleitung.
  • Seite 41 Netzwerkanschluss 1. Gelb: Blinkt, wenn 100BASE-TX oder 10BASE-T verwendet wird. 2. Grün: Leuchtet, wenn der Drucker ordnungsgemäß an das Netzwerk angeschlossen ist.
  • Seite 42: Usb-Anschluss

    3. Anschließen des Druckers USB-Anschluss • Für Anwender außerhalb der USA: Für die Verbindung mit einem Host-Computer (und/oder Peripheriegerät) müssen ordnungsgemäß abgeschirmte und geerdete Kabel und Stecker verwendet werden, um die Emissionsgrenzwerte einzuhalten. • Für Anwender in den USA: Für die Verbindung mit einem Host-Computer (und/oder Peripheriegerät) müssen ordnungsgemäß...
  • Seite 43 USB-Anschluss Den quadratförmigen Stecker des USB 2.0-Kabels in die USB-Buchse stecken. CER049 Schließen Sie den Flachstecker des anderen Kabelendes beispielsweise an die USB- Schnittstelle des Computers an. Kabelabdeckung anbringen. CER081 • Nähere Informationen über die Einstellungen zum Drucken über eine USB-Verbindung erhalten Sie in der Software-Anleitung.
  • Seite 44 3. Anschließen des Druckers...
  • Seite 45: Konfiguration

    4. Konfiguration In diesem Kapitel werden die unterstützten Netzwerkverbindungen und die Einstellungen der IP- Adressen erklärt. Ethernet-Konfiguration Wenn Sie den Drucker über ein Ethernet-Kabel mit einem Netzwerk verbinden, dann führen Sie die notwendigen Einstellungen abhängig von der Netzwerkumgebung über das Bedienfeld durch. Der Web Image Monitor kann für die die IP-Adresse betreffenden Einstellungen verwendet werden.
  • Seite 46 4. Konfiguration Name der Einstellung Wert • IPv6: Ein • IP-Adr. (DHCP): XXXX: XXXX: XXXX: XXXX: XXXX: XXXX: XXXX: XXXX * Wenn die DHCP-Einstellung aktiviert ist, wird die vom DHCP- Server erhaltene IPv6-Adresse angezeigt. • Manuelle Adr.: • Manuelle Adr.: 0000:0000:0000 •...
  • Seite 47: Angabe Einer Ip-Adresse Für Ipv4 (Kein Dhcp)

    Ethernet-Konfiguration Angabe einer IP-Adresse für IPv4 (kein DHCP) Gehen Sie wie folgt vor, um dem Drucker mit IPv4-Protokoll eine spezielle IP-Adresse zuzuweisen. Dies ist nur nötig, wenn Sie den Drucker in einem Netzwerk ohne DHCP verwenden oder wenn Sie verhindern möchten, dass sich die IP-Adresse des Druckers ändert. Vergewissern Sie sich, dass Sie IP-Adresse, Subnetzmaske und Gateway-Adresse kennen, die der Drucker verwendet, bevor Sie beginnen.
  • Seite 48: Automatischer Empfang Einer Ip-Adresse Für Ipv4 (Dhcp)

    4. Konfiguration Drücken Sie die Taste [ ] oder [ ], um [Nicht aktiv] zu wählen, und drücken Sie dann die Taste [OK]. DHCP: Nicht aktiv Drücken Sie die Taste [ ] oder [ ], um die [IP-Adresse] anzuzeigen und drücken Sie dann die Taste [OK].
  • Seite 49 Ethernet-Konfiguration • Wenden Sie sich an den Netzwerkadministrator, um nähere Informationen zu den Netzwerkeinstellungen zu erhalten. Drücken Sie die Taste [Menu]. CER408 Drücken Sie die Taste [ ] oder [ ], um die [Host-Schnittstelle] anzuzeigen und drücken Sie dann die Taste [OK]. Menü: Host-Schnittst.
  • Seite 50: Angabe Einer Ip-Adresse Für Ipv6 (Kein Dhcp)

    4. Konfiguration Wenn Sie aufgefordert werden, den Drucker neu zu starten, schalten Sie den Drucker erst aus und dann wieder ein. Zur Überprüfung der vorgenommenen Einstellungen eine Konfigurationsseite ausdrucken. • Details zum Drucken der Konfigurationsseite über das Bedienfeld finden Sie unter S.31 "Testdruck". Angabe einer IP-Adresse für IPv6 (kein DHCP) Gehen Sie wie folgt vor, um dem Drucker mit dem IPv6-Protokoll eine IP-Adresse zuzuweisen.
  • Seite 51 Ethernet-Konfiguration Drücken Sie die Taste [ ] oder [ ], um [IPv6] anzuzeigen und drücken Sie dann die Taste [OK]. IPv6-Konfig.: IPv6 Drücken Sie die Taste [ ] oder [ ], um [Ein] anzuzeigen und drücken Sie dann die Taste [OK].
  • Seite 52: Automatischer Empfang Einer Ip-Adresse Für Ipv6 (Dhcp)

    4. Konfiguration Drücken Sie die Taste [ ] oder [ ], um die Adresse einzugeben und drücken Sie dann die Taste [OK]. Manuelle Adr.: 0000:0000:0000: Drücken Sie die Taste [ ] oder [ ] zur Eingabe des ganz linken Eingabefelds der Adresse. Nach Eingabe des linken Felds drücken Sie die Taste [OK], Sie gelangen dann zur Eingabe im nächsten Feld.
  • Seite 53 Ethernet-Konfiguration Drücken Sie die Taste [ ] oder [ ], um die [Host-Schnittstelle] anzuzeigen und drücken Sie dann die Taste [OK]. Menü: Host-Schnittst. Drücken Sie die Taste [ ] oder [ ], um die [Netzwerkeinstellung] anzuzeigen und drücken Sie dann die Taste [OK]. Host-Schnittst.: Netzw.einst.
  • Seite 54: Einstellen Der Ethernet-Geschwindigkeit

    4. Konfiguration • Details zum Drucken der Konfigurationsseite über das Bedienfeld finden Sie unter S.31 "Testdruck". Einstellen der Ethernet-Geschwindigkeit Sie können die Geschwindigkeit festlegen, die der Drucker für die Ethernet-Kommunikation verwendet. Für die normale Verwendung ist die Standardeinstellung [Autom. Wahl] geeignet, sie muss nicht geändert werden.
  • Seite 55 Ethernet-Konfiguration Drücken Sie die Taste [Menu]. CER408 Drücken Sie die Taste [ ] oder [ ], um die [Host-Schnittstelle] anzuzeigen und drücken Sie dann die Taste [OK]. Menü: Host-Schnittst. Drücken Sie die Taste [ ] oder [ ], um die [Netzwerkeinstellung] anzuzeigen und drücken Sie dann die Taste [OK].
  • Seite 56 4. Konfiguration...
  • Seite 57: Papier Und Andere Medien

    5. Papier und andere Medien In diesem Kapitel werden die von diesem Drucker unterstützten Papierformate und -typen beschrieben und das Einlegen von Papier in die Papiermagazine wird erklärt. Papier und andere von diesem Drucker unterstützte Medien In diesem Abschnitt werden Typ, Format und Gewicht des Papiers beschrieben, das in jedes Magazin eingelegt werden kann.
  • Seite 58 5. Papier und andere Medien Magazin 1 Format Gewicht Kapazität Dünnes Papier 60 bis 160 g/m Normalpapier B5 JIS (16 bis 43 lb.) (80 g/m , 20 lb.) Mitteldickes Papier Dickes Papier 1 B6 JIS Dickes Papier 2 Recyclingpapier Legal (8 "...
  • Seite 59 Papier und andere von diesem Drucker unterstützte Medien Magazin 2 (Option) Format Gewicht Kapazität Dünnes Papier 60 bis 105 g/m Normalpapier Letter (8 "×11") (16 bis 28 lb.) (80 g/m , 20 lb.) Mitteldickes Papier Dickes Papier 1 Recyclingpapier Farbiges Papier Vorgedrucktes Papier Vorgelochtes Papier Briefbogen...
  • Seite 60 5. Papier und andere Medien Bypass Format Gewicht Kapazität Dünnes Papier 60 bis 160 g/m Normalpapier B5 JIS (16 bis 43 lb.) Mitteldickes Papier Dickes Papier 1 B6 JIS Dickes Papier 2 Recyclingpapier Legal (8 " × 14") Farbiges Papier Letter (8 "×11") Vorgelochtes Papier...
  • Seite 61: Empfehlungen Zum Papier

    Empfehlungen zum Papier Empfehlungen zum Papier Einlegen von Papier • Verwenden Sie kein für Tintenstrahldrucker vorgesehenes Papier, da es an der Fixiereinheit haften bleiben und zu Papierstau führen kann. • Keine OHP-Folien einlegen. Nur Transparentpapier einlegen. • Legen Sie das Papier ein, wie nachfolgend beschrieben •...
  • Seite 62: Einstellen Des Papiertyps

    5. Papier und andere Medien Einstellen des Papiertyps Verwenden Sie den Druckertreiber oder das Bedienfeld, um den gewünschten Papiertyp einzustellen. Druckertreiber Klicken Sie im Bildschirm des Druckertreibers auf die Registerkarte [Papier] und wählen Sie unter [Papiertyp:] einen Papiertyp. Einzelheiten über den Druckertreiber finden Sie in der Hilfe zum Druckertreiber. Bedienfeld Drücken Sie die Taste [Menü] und geben Sie den gewünschten Papiertyp an, indem Sie bei [Papiereinzug] einen [Papiertyp] wählen.
  • Seite 63 Empfehlungen zum Papier Dickes Papier 1 Element Beschreibung Papierdicke 91 bis 105 g/m (24 bis 28 lb.) Unterstütztes Jedes Einzugmagazin kann verwendet werden. Papiermagazin Unterstütztes Format Keine Duplexdruck Hinweise Die Anzahl der Blätter, die in einer Minute bedruckt werden können, liegt bei etwa der Hälfte von mitteldickem Papier.
  • Seite 64 5. Papier und andere Medien Element Beschreibung Unterstütztes Jedes Einzugmagazin kann verwendet werden. Papiermagazin Unterstütztes Format A4, B5 JIS, Legal (8 " × 14"), Letter (8 " × 11"), Executive (7 " × Duplexdruck "), 8" × 13", 8 " × 13", Folio (8 "...
  • Seite 65 Empfehlungen zum Papier Vorgedrucktes Papier Element Beschreibung Papierdicke 75 bis 90 g/m (20 bis 24 lb.) Unterstütztes Magazin 1 und Magazin 2 Papiermagazin Unterstütztes Format A4, B5 JIS, Legal (8 " × 14"), Letter (8 " × 11"), Executive (7 "...
  • Seite 66 5. Papier und andere Medien Element Beschreibung Hinweise Auf Papier, dessen Dicke außerhalb des angegebenen Bereichs liegt, kann nicht gedruckt werden. Bondpapier Element Beschreibung Papierdicke 106 bis 160 g/m (28 bis 43 lb.) Unterstütztes Magazin 1 und Bypass Papiermagazin Unterstütztes Format Keine Duplexdruck...
  • Seite 67 Empfehlungen zum Papier Element Beschreibung Hinweise • Die Anzahl der Blätter, die in einer Minute bedruckt werden können, liegt bei etwa der Hälfte von mitteldickem Papier. • Vermeiden Sie die Verwendung von Klebeetikettenpapier, bei dem der Klebstoff freiliegt. Der Klebstoff kann an den inneren Teilen des Geräts haften bleiben, und dies kann zu Papiereinzugsproblemen, einer Verschlechterung der Druckqualität oder einem vorzeitigen Verschleiß...
  • Seite 68 5. Papier und andere Medien CER112 • Umschläge auffächern und ihre Kanten vor dem Einlegen abgleichen. CER108 • Beim Auffächern der Umschläge sicherstellen, dass sie nicht zusammenkleben. Wenn sie zusammenkleben, die Öffnungsklappen öffnen. • Beim Auffächern der Umschläge sicherstellen, dass sich ihre Öffnungsklappen nicht zusammenkleben.
  • Seite 69: Papier, Das Von Diesem Drucker Nicht Unterstützt Wird

    Empfehlungen zum Papier CER110 • Duplexdruck ist gegebenenfalls auf Papier im Format 8" × 13", 8 " × 13", Folio (8 " × 13") oder 16K (195 mm × 267 mm) in den folgenden Fällen nicht möglich: • PCL-Druckertreiber Wenn [Abstufung:] in [Dr.-Qual.] auf [Fein] eingestellt ist •...
  • Seite 70: Vorsichtsmaßnahmen Bei Der Papierlagerung

    5. Papier und andere Medien • Papier mit Büro- oder Heftklammern • Verwenden Sie kein für Tintenstrahldrucker vorgesehenes Papier, da es an der Fixiereinheit haften bleiben und zu Papierstaus führen kann. • Keine OHP-Folien einlegen. Nur Transparentpapier einlegen. • Verwenden Sie kein Papier, das bereits in anderen Druckern bedruckt wurde. •...
  • Seite 71 Empfehlungen zum Papier Papier CER001 1. Druckbereich 2. Einzugsrichtung 3. Ca. 4,2 mm (0,17 Zoll) 4. Ca. 4,2 mm (0,17 Zoll) Umschläge CER117 1. Druckbereich 2. Einzugsrichtung 3. Ca. 10 mm (0,39 Zoll) 4. Ca. 15 mm (0,59 Zoll) • Der Druckbereich kann sich je nach Papierformat, Druckersprache und Druckertreiber- Einstellungen unterscheiden.
  • Seite 72 5. Papier und andere Medien • Für eine bessere Druckqualität empfehlen wir für den rechten, linken, oberen und unteren Druckrand eine Breite von jeweils mindestens 15 mm (0,59 Zoll).
  • Seite 73: Einlegen Von Papier

    Einlegen von Papier Einlegen von Papier Dieses Kapitel beschreibt, wie man Papier in das Papiermagazin und den Bypass einlegt. • Ziehen Sie das Papiermagazin nicht gewaltsam heraus. Wird dies nicht beachtet, kann das Magazin herunterfallen und Verletzungen verursachen. • Achten Sie beim Einlegen von Papier darauf, sich nicht Ihre Finger einzuklemmen oder zu verletzen.
  • Seite 74 5. Papier und andere Medien Ziehen Sie das Magazin 1 vorsichtig mit beiden Händen heraus. CER030 Das Magazin auf eine ebene Oberfläche legen. Die Metallplatte nach unten drücken, bis sie mit einem Klick einrastet. CER031 Den Clip an der seitlichen Papierführung zusammendrücken und die Führung auf das Standardformat verschieben.
  • Seite 75 Einlegen von Papier CER082 Beim Einlegen von benutzerdefiniertem Papier positionieren Sie die Papierführung ein wenig breiter als das tatsächliche Papierformat. Die vordere Endpapierführung zusammendrücken und nach innen auf das Standardformat verschieben. CER034 CER113 Beim Einlegen von benutzerdefiniertem Papier positionieren Sie die Papierführung ein wenig breiter als das tatsächliche Papierformat.
  • Seite 76 5. Papier und andere Medien CER033 Die Führungen nach innen schieben, bis sie genau am Papierrand liegen. Vergewissern Sie sich, dass das Papier nicht höher gestapelt ist als die Markierung an den seitlichen Papierführungen. CER083 Überprüfen Sie, dass es keine Lücken zwischen dem Papier und den Papierführungen gibt: beide seitliche und die Endpapierführungen.
  • Seite 77: Papier Einlegen, Das Länger Als A4 Ist

    Einlegen von Papier CER077 Magazin 1 vorsichtig gerade in den Drucker hineinschieben. CER035 Um Papierstaus zu vermeiden, stellen Sie sicher, dass das Magazin fest eingesetzt wurde. • Die obere Grenze hängt vom Papiertyp - dünnes oder dickes Papier - ab. Überprüfen Sie das Etikett im Inneren des Magazins, um die obere Grenze zu bestätigen.
  • Seite 78 5. Papier und andere Medien • Legen Sie nach dem Einlegen des Papiers in das Magazin den Papiertyp und das Papierformat auf dem Bedienfeld fest, um Druckprobleme zu vermeiden. Dieses Gerät erkennt das Papierformat nicht automatisch. • Legen Sie nicht gleichzeitig verschiedene Typen von Papier in ein Papiermagazin ein. •...
  • Seite 79 Einlegen von Papier Die Metallplatte nach unten drücken, bis sie mit einem Klick einrastet. CER031 Die Verlängerung in "PUSH"-Richtung zusammendrücken und dann die Verlängerung bis zum Anschlag herausziehen (Sie hören ein Klicken). CER084 Nach der Verlängerung überprüfen, ob die Pfeile an der Verlängerung mit dem Magazin ausgerichtet sind.
  • Seite 80 5. Papier und andere Medien Den Clip an der seitlichen Papierführung zusammendrücken und dann passend zum Papierformat verschieben. CER102 CER082 Die vordere Endpapierführung zusammendrücken und passend zum Legal-Format nach innen schieben. CER104...
  • Seite 81 Einlegen von Papier CER235 Legen Sie den neuen Papierstapel mit der zu bedruckenden Seite nach oben ein. Vergewissern Sie sich, dass das Papier im Magazin nicht über die obere Begrenzungsmarkierung (obere Linie) im Magazin gestapelt ist. CER103 Die Führungen nach innen schieben, bis sie genau mit den Papierrändern abschließen. Vergewissern Sie sich, dass das Papier nicht höher gestapelt ist als die Markierung an den seitlichen Papierführungen.
  • Seite 82 5. Papier und andere Medien Überprüfen Sie, dass es keine Lücken zwischen dem Papier und den Papierführungen gibt: beide seitliche und die Endpapierführungen. CER105 Wenn es, wie unten dargestellt, eine Lücke zwischen dem Papier und der vorderen Endpapierführung gibt, dann kann es vorkommen, dass das Papier nicht ordnungsgemäß eingezogen wird.
  • Seite 83: Menü: Papiereinzug

    Einlegen von Papier • Die obere Grenze hängt vom Papiertyp - dünnes oder dickes Papier - ab. Überprüfen Sie das Etikett im Inneren des Magazins, um die obere Grenze zu bestätigen. • Die Anzeige des verbleibenden Papiers vorne rechts am Papiermagazin zeigt an, wie viel Papier ungefähr noch verbleibt.
  • Seite 84: Angabe Des Benutzerdefinierten Papierformats Für Magazin

    5. Papier und andere Medien Papierformat: Magazin 1 Drücken Sie die Taste [ ] oder [ ], um das eingelegte Papierformat anzuzeigen und drücken Sie dann die Taste [OK]. Pap.for. Mag. 1: Pap.for. Mag. 1: 8 1/2 x 11 Drücken Sie die Taste [Menu]. •...
  • Seite 85 Einlegen von Papier Drücken Sie die Taste [ ] oder [ ], um [Papiereinzug] anzuzeigen und drücken Sie dann die Taste [OK]. Menü: Papiereinzug Drücken Sie die Taste [ ] oder [ ], um [Papierformat] anzuzeigen und drücken Sie dann die Taste [OK].
  • Seite 86: Angabe Eines Papiertyps Für Magazin 1 Und Magazin

    5. Papier und andere Medien der Fehler erkannt wird. Er startet automatisch nach etwa zehn Sekunden unter Verwendung der im Bedienfeld vorgenommenen Eigenschaften neu. Angabe eines Papiertyps für Magazin 1 und Magazin 2 Sie können die Leistungsfähigkeit des Druckers verbessern, wenn der optimale Papiertyp für das Magazin ausgewählt wird.
  • Seite 87: Papier In Den Bypass Einlegen

    Einlegen von Papier Drücken Sie Taste [ ] oder [ ], um den Papiertyp auszuwählen und drücken Sie dann auf die Taste [OK]. Magazin 1: Normalpapier Drücken Sie die Taste [Menu]. • [Dickes Papier 1] kann nicht auf beiden Seiten bedruckt werden. •...
  • Seite 88 5. Papier und andere Medien Legen Sie die vordere Kante des Papiers in den Drucker. CER052 Stellen Sie die seitlichen Führungen auf das Papierformat ein. CER053 Stützen Sie das Papier mit Ihren Händen und legen Sie es vorsichtig bis zum Anschlag ein. CER054 Wenn das Papier bis zum Anschlag eingelegt wird, wird es automatisch ein wenig vom Drucker eingezogen.
  • Seite 89: Angabe Des Standardpapierformats Für Den Bypass

    Einlegen von Papier Angabe des Standardpapierformats für den Bypass Dieses Kapitel beschreibt, wie man Papier im Standardformat in den Bypass einlegt. • Wenn Sie den Bypass als Einzugsmagazin im Druckertreiber angeben und wenn Sie drucken und dabei [Prio. Bypass] auf [Bel. Format/Typ] unter [Papiereinzug] auf dem Bedienfeld einstellen, dann ignoriert der Drucker Papiertyp und -format, die über das Bedienfeld eingestellt wurden.
  • Seite 90 5. Papier und andere Medien Drücken Sie auf die Taste [ ] oder [ ], um das gewünschte Papierformat auszuwählen und drücken Sie dann die Taste [OK]. Pap.for. Bypass: Pap.for. Bypass: 8 1/2 x 11 Drücken Sie die Taste [Menu]. •...
  • Seite 91 Einlegen von Papier Drücken Sie die Taste [Menu]. CER408 Drücken Sie die Taste [ ] oder [ ], um [Papiereinzug] anzuzeigen und drücken Sie dann die Taste [OK]. Menü: Papiereinzug Drücken Sie die Taste [ ] oder [ ], um [Papierformat] anzuzeigen und drücken Sie dann die Taste [OK].
  • Seite 92 5. Papier und andere Medien Drücken Sie die Taste [ ] oder [ ], um einen vertikalen Wert einzugeben und drücken Sie dann die Taste [OK]. Ben.def Form: Vert. 356,0 mm Drücken Sie die Taste [Menu]. • Einzelheiten über den Druckertreiber finden Sie in der Hilfe zum Druckertreiber. Angabe eines Papiertyps für den Bypass Sie können die Leistungsfähigkeit des Druckers verbessern, wenn der optimale Papiertyp für das Magazin ausgewählt wird.
  • Seite 93: Papier In Magazin 2 Einlegen

    Einlegen von Papier Drücken Sie die Taste [Menu]. CER408 Drücken Sie die Taste [ ] oder [ ], um [Papiereinzug] anzuzeigen und drücken Sie dann die Taste [OK]. Menü: Papiereinzug Drücken Sie die Taste [ ] oder [ ], um [Papiertyp] anzuzeigen und drücken Sie dann auf die Taste [OK].
  • Seite 94 5. Papier und andere Medien abgesenkter Position belassen, dann kann dies zu einer Verschlechterung der Druckqualität führen, wenn auf anderem Papier als auf Umschlägen gedruckt wird. • Vergewissern Sie sich, dass die Höhe des Papierstapels die Begrenzungsmarkierung im Magazin nicht überschreitet. Andernfalls kann es zu einem Fehleinzug kommen. •...
  • Seite 95 Einlegen von Papier Die Clips an der seitlichen Papierführung zusammendrücken und die Führung an das Papierformat anpassen. CER072 Den Clip an der Endpapierführung zusammendrücken und den Pfeil an das Papierformat anpassen. CER086 Legen Sie den neuen Papierstapel mit der zu bedruckenden Seite nach oben ein. Vergewissern Sie sich, dass das Papier im Magazin nicht über die obere Begrenzungsmarkierung (obere Linie) im Magazin gestapelt ist.
  • Seite 96: Einlegen Von Umschlägen

    5. Papier und andere Medien Heben Sie das Magazin an und schieben Sie es dann vollständig in das Gerät. CER074 Um Papierstaus zu vermeiden, stellen Sie sicher, dass das Magazin fest eingesetzt wurde. • Die obere Grenze hängt vom Papiertyp - dünnes oder dickes Papier - ab. Suchen Sie die eingestanzte Linie im Inneren des Magazins um zu überprüfen, dass das Papier nicht über die Begrenzungsmarkierung gestapelt ist.
  • Seite 97 Einlegen von Papier • Warten Sie, bevor Sie die Hebel der Fixiereinheit berühren, denn die Temperatur rund um die Führungen ist sehr hoch. Absenken der Hebel der Fixiereinheit Betätigen Sie den Öffnungshebel an der vorderen Abdeckung und senken Sie die vordere Abdeckung dann vorsichtig ab.
  • Seite 98: Einlegen Von Umschlägen In Magazin

    5. Papier und andere Medien Einlegen von Umschlägen in Magazin 1 • Vermeiden Sie die Verwendung selbstklebender Umschläge. Sie können zu Gerätefehlfunktionen führen. • Vor dem Einlegen sicherstellen, dass die Umschläge keine Luft enthalten. • Keine unterschiedlichen Umschlaggrößen und -typen gleichzeitig einlegen. •...
  • Seite 99 Einlegen von Papier Die Clips an der seitlichen Papierführung zusammendrücken und die Führungen an die Umschläge anpassen. CER032 Die Clips an der Endpapierführung zusammendrücken und die Führung an das Umschlagformat anpassen. Die Umschläge mit der Druckseite nach oben in Magazin 1 einlegen. CER111 Vergewissern Sie sich, dass die Umschläge nicht über die obere Begrenzungsmarkierung (obere Linie) im Magazin gestapelt sind.
  • Seite 100: Einlegen Von Umschlägen In Den Bypass

    5. Papier und andere Medien Magazin 1 vorsichtig gerade in den Drucker hineinschieben. CER051 Um Papierstaus zu vermeiden, stellen Sie sicher, dass das Magazin fest eingesetzt wurde. • Vergewissern Sie sich, dass die Umschläge so eingelegt werden, dass sich die Klappen auf der rechten oder hinteren Seite befinden.
  • Seite 101 Einlegen von Papier Legen Sie die vordere Kante des Papiers in den Drucker. CER237 Die Umschläge mit der Druckseite nach unten in den Bypass einlegen. CER238 Die Papierführungen an beiden Seiten an die Umschlagbreite anpassen. CER239 • Vergewissern Sie sich, dass die Umschläge so eingelegt werden, dass sich die Klappen auf der rechten oder vorderen Seite befinden.
  • Seite 102 5. Papier und andere Medien • Nähere Informationen zu den vom Drucker unterstützten Papiertypen siehe S.55 "Papier und andere Medien". • Nähere Informationen zu den Papiereinstellungen siehe S.81 "Einstellen eines Papierformats mithilfe des Bedienfelds" und S.90 "Angabe eines Papiertyps für den Bypass".
  • Seite 103: Verbrauchsmaterialien Ersetzen

    6. Verbrauchsmaterialien ersetzen Dieser Abschnitt beschreibt, wie die Verbrauchsmaterialien ausgewechselt werden. Tonerkartuschen austauschen • Verbrennen Sie (neue oder gebrauchte) Toner oder Tonerbehälter nicht. Es besteht die Gefahr von Verbrennungen. Der Toner entzündet sich bei Kontakt mit offenem Feuer. • Lagern Sie (neue oder gebrauchte) Toner oder Tonerbehälter nie in der Nähe von offenem Feuer.
  • Seite 104 6. Verbrauchsmaterialien ersetzen • Achten Sie beim Entfernen von gestautem Papier oder Austauschen von Toner darauf, dass kein (neuer oder gebrauchter) Toner mit Ihrer Kleidung in Kontakt kommt. Wenn dennoch Toner mit Ihrer Kleidung in Kontakt kommt, waschen Sie den befleckten Bereich mit kaltem Wasser aus. Mit heißem Wasser wird der Toner im Stoff fixiert und es ist nicht mehr möglich, den Fleck zu entfernen.
  • Seite 105 Tonerkartuschen austauschen • Wenn der Schwarztoner fast leer ist, können Sie nicht mehr Schwarzweiß oder in Farbe drucken, bis die schwarze Druckkartusche ausgetauscht worden ist. • Bitte achten Sie darauf, dass keine Papierklemmen, Heftklammern oder andere Metallgegenstände in das Innere des Geräts hineinfallen. •...
  • Seite 106 6. Verbrauchsmaterialien ersetzen • Wenn kein Cyan-, Magenta- oder Gelbtoner mehr vorhanden ist, können Sie mit Schwarztoner Schwarzweiß drucken. Ändern Sie im Druckertreiber den Farbmodus auf Schwarzweiß. • Wenn der Schwarztoner fast leer ist, können Sie nicht mehr Schwarzweiß oder in Farbe drucken, bis die schwarze Druckkartusche ausgetauscht worden ist.
  • Seite 107 Tonerkartuschen austauschen Die neue Druckkartusche aus der Schachtel und anschließend aus der Tüte nehmen. CBK123 Die Druckkartusche halten und fünf bis sechs Mal kräftig schütteln. CER236 Eine gleichmäßige Verteilung des Toners innerhalb des Behälters verbessert die Druckqualität. Die Verpackung von der Druckkartusche entfernen. CER010...
  • Seite 108 6. Verbrauchsmaterialien ersetzen Tonerfarbe und Einsatzort überprüfen und dann die Tonerkartusche vorsichtig senkrecht einsetzen. CER241 Halten Sie den mittleren Teil der oberen Abdeckung mit beiden Händen fest und schließen Sie die Abdeckung vorsichtig. Achten Sie darauf, dass Sie sich nicht die Finger einklemmen.
  • Seite 109 Tonerkartuschen austauschen • Die alte Druckkartusche für Recycling- und Umweltzwecke mit der Schutzabdeckung bedecken. • Machen Sie beim Druckkartuschen-Recyclingprogramm mit, bei dem alte Druckkartuschen zur Verwertung gesammelt werden. Weitere Informationen erhalten Sie von Ihrem Vertriebs- oder Kundendienstmitarbeiter.
  • Seite 110: Auswechseln Des Resttonerbehälters

    6. Verbrauchsmaterialien ersetzen Auswechseln des Resttonerbehälters • Verbrennen Sie verschütteten oder gebrauchten Toner nicht. Tonerstaub kann sich in der Nähe von offenem Feuer entzünden. • 30 Minuten nach dem Ausstecken des Netzsteckers warten, bevor Sie die Transfereinheit entfernen. • Verbrennen Sie (neue oder gebrauchte) Toner oder Tonerbehälter nicht. Es besteht die Gefahr von Verbrennungen.
  • Seite 111 Auswechseln des Resttonerbehälters • Machen Sie mit beim Resttonerbehälter-Recyclingprogramm, bei dem Resttonerbehälter fürs Recycling gesammelt werden. Weitere Informationen erhalten Sie von Ihrem Vertriebs- oder Kundendienstmitarbeiter. • Bevor Sie den Resttonerbehälter aus dem Gerät entfernen, legen Sie Papier oder ein anderes Material um den Bereich aus, um zu verhindern, dass Toner Ihren Arbeitsplatz verunreinigt.
  • Seite 112 6. Verbrauchsmaterialien ersetzen Den Resttonerbehälter in der Mitte halten und ihn vorsichtig horizontal herausziehen. CER036 Den Resttonerbehälter halb herausziehen, den Behälter nehmen und ihn gerade herausziehen. CER075 CER037 Um zu verhindern, dass der Resttonerbehälter die Zwischentransfereinheit berührt, heben Sie den Behälter beim Herausziehen nicht an.
  • Seite 113 Auswechseln des Resttonerbehälters CER038 Verschließen Sie den Behälter. CER039 CER089 Halten Sie den neuen Resttonerbehälter in der Mitte und schieben Sie ihn zur Hälfte in den Drucker. Lassen Sie den Flaschenverschluss geöffnet.
  • Seite 114 6. Verbrauchsmaterialien ersetzen CER040 Um zu verhindern, dass der Resttonerbehälter die Zwischentransfereinheit berührt, heben Sie den Behälter beim Einsetzen nicht an. CER041 Den Resttonerbehälter hineindrücken, bis er mit einem Klicken in seine Position einrastet. Den mittleren Teil ganz hineindrücken. CER016...
  • Seite 115 Auswechseln des Resttonerbehälters Setzen Sie die Transfereinheit auf die vordere Abdeckung. CER018 Schieben Sie die Transfereinheit an den Führungsschienen in den Drucker. Wenn es anhält, die PUSH-Markierung drücken, bis sie hörbar einrastet. CER017 Schließen Sie die vordere Abdeckung vorsichtig mit beiden Händen. CER061 •...
  • Seite 116: Ersetzen Der Zwischentransfereinheit

    6. Verbrauchsmaterialien ersetzen Ersetzen der Zwischentransfereinheit Wenn die Warnanzeige auf dem Bedienfeld aufleuchtet und die Meldung "Zw.Transferband ersetzen" auf dem Display erscheint, wenden Sie sich an Ihren Vertriebs- oder Kundendienstmitarbeiter.
  • Seite 117: Fixiereinheit Und Transferrolle Austauschen

    Fixiereinheit und Transferrolle austauschen Fixiereinheit und Transferrolle austauschen Wenn die Warnanzeige auf dem Bedienfeld aufleuchtet und die Meldung "Fixiereinheit ersetzen" oder "Transferrolle austauschen" auf dem Display erscheint, wenden Sie sich an Ihren Vertriebs- oder Kundendienstmitarbeiter.
  • Seite 118 6. Verbrauchsmaterialien ersetzen...
  • Seite 119: Drucker Reinigen

    7. Drucker reinigen In diesem Kapitel wird erklärt, wie der Drucker gereinigt wird. Vorsichtsmaßnahmen beim Reinigen • Entfernen Sie keine anderen Abdeckungen oder Schrauben als diejenigen, die in dieser Anleitung genannt werden. Im Inneren des Geräts befinden sich Hochspannungs- und Laserkomponenten, bei denen die Gefahr eines Stromschlags bzw.
  • Seite 120 7. Drucker reinigen • Bitte achten Sie darauf, dass keine Papierklemmen, Heftklammern oder andere Metallgegenstände in das Innere des Geräts hineinfallen.
  • Seite 121: Reinigen Des Tonerdichtesensors

    Reinigen des Tonerdichtesensors Reinigen des Tonerdichtesensors Reinigen Sie den Tonerdichtesensor, wenn die folgende Nachricht auf dem Bedienfeld erscheint. "Dichtesensor Reinig.erford." • Das Innere des Druckers wird sehr heiß. Berühren Sie keine Bauteile, die mit " " gekennzeichnet sind (weist auf heiße Oberfläche hin). Den Hebel zum Öffnen der oberen Abdeckung drücken und die obere Abdeckung öffnen.
  • Seite 122 7. Drucker reinigen Den Hebel für den Tonerdichtesensor ein Mal nach links schieben. CER056 Den Hebel nur einmal schieben. Setzen Sie die Druckerkartusche, die Sie in Schritt 2 entfernt haben, vorsichtig senkrecht ein. CER057 Halten Sie den mittleren Teil der oberen Abdeckung mit beiden Händen fest und schließen Sie die Abdeckung vorsichtig.
  • Seite 123: Reinigen Von Trennkissen Und Papiereinzugsrolle

    Reinigen von Trennkissen und Papiereinzugsrolle Reinigen von Trennkissen und Papiereinzugsrolle Wenn das Trennkissen oder die Papiereinzugsrolle schmutzig sind, werden eventuell mehrere Blätter eingezogen oder es kann zu Fehleinzügen kommen. In diesem Fall das Trennkissen und die Papiereinzugsrolle wie folgt reinigen: •...
  • Seite 124 7. Drucker reinigen Das Magazin auf eine ebene Oberfläche legen. Gegebenenfalls das Papier aus dem Magazin entfernen. Wischen Sie das Trennkissen mit einem feuchten Tuch ab. CER058 Wischen Sie den Gummiteil der Rolle mit einem weichen, feuchten Tuch ab. Anschließend wischen Sie es mit einem trockenen Tuch ab, um die Feuchtigkeit zu entfernen.
  • Seite 125 Reinigen von Trennkissen und Papiereinzugsrolle Legen Sie das entfernte Papier wieder in das Magazin ein und schieben Sie das Magazin dann vorsichtig in den Drucker, bis es hörbar einrastet. CER035 Verbinden Sie das Netzkabel des Druckers wieder fest mit der Steckdose. Schließen Sie alle zuvor entfernten Schnittstellenkabel wieder an.
  • Seite 126: Reinigen Der Registrierwalze Und Des Papiermagazins

    7. Drucker reinigen Reinigen der Registrierwalze und des Papiermagazins Wenn anderes Papier als Standardpapier verwendet wird, können die umliegende Registrierwalze oder das Papiermagazin vom Papierstaub verschmutzt werden. Wenn auf dem Ausdruck aufgrund von Papierstaub Punkte auftreten, wischen Sie Papiermagazin und Registrierwalze ab.
  • Seite 127 Reinigen der Registrierwalze und des Papiermagazins CER087 Schalten Sie den Netzschalter ab. Ziehen Sie den Stecker aus der Steckdose. Sämtliche Kabel vom Drucker abziehen. Ziehen Sie das Magazin 1 vorsichtig mit beiden Händen heraus. CER030 Das Magazin auf eine ebene Oberfläche legen. Gegebenenfalls das Papier aus dem Magazin entfernen.
  • Seite 128 7. Drucker reinigen Die Metallplatte nach unten drücken, bis sie mit einem Klick einrastet. CER031 Schieben Sie Magazin 1 die Schienen entlang und drücken Sie es vorsichtig vollständig in den Drucker. CER035 Betätigen Sie den Öffnungshebel an der vorderen Abdeckung und senken Sie die vordere Abdeckung dann vorsichtig ab.
  • Seite 129 Reinigen der Registrierwalze und des Papiermagazins CER060 Reinigen Sie die Registrierwalze, wenn bedrucktes Papier nach dem Entfernen eines Papierstaus verschmiert. Drehen Sie die Registrierwalze und wischen Sie dabei die Walze mit einem weichen angefeuchteten Tuch ab. Drücken Sie die vordere Abdeckung mit beiden Händen nach unten, bis sie schließt. CER061 Stecken Sie das Stromkabel fest ein.
  • Seite 130 7. Drucker reinigen...
  • Seite 131: Fehlerbehebung

    8. Fehlerbehebung Dieses Kapitel bietet Lösungen für allgemeine Probleme und erklärt außerdem, wie unerwünschte Druckergebnisse korrigiert werden. Fehler- & Statusmeldungen auf dem Bedienfeld Dieses Kapitel erläutert die Meldungen, die im Bedienfeld angezeigt werden, sowie die Vorgehensweise bei einer bestimmten Meldung. Statusmeldungen Meldung Beschreibung...
  • Seite 132 8. Fehlerbehebung Meldungen Meldung Beschreibung Empfohlene Maßnahme Konfl.Form:# Start/Job Reset Die Papierformateinstellung für Legen Sie Papier des Magazin # (1, 2, Bypass) ausgewählten Formats in das stimmt nicht mit dem Format des Magazin ein und drücken Sie tatsächlich eingelegten Papiers dann die Taste [Stopp/Start], überein.
  • Seite 133 Fehler- & Statusmeldungen auf dem Bedienfeld Meldung Beschreibung Empfohlene Maßnahme Speicherüberlauf Dieser Fehler tritt auf, wenn der Reduzieren Sie die Datenmenge FW-Arbeitsspeicher nicht und versuchen Sie es dann ausreicht, um die Druckseite zu erneut. speichern. Stau: Dup.einh. In der Duplexeinheit liegt ein Entfernen Sie das gestaute Papierstau vor.
  • Seite 134 8. Fehlerbehebung Meldung Beschreibung Empfohlene Maßnahme Zw.Transferband ersetzen Das Transferband muss ersetzt Kontaktieren Sie den werden. zuständigen Vertriebs- oder Servicemitarbeiter. Transferrolle ersetzen Es ist Zeit, die Transferrolle zu Kontaktieren Sie den ersetzen. zuständigen Vertriebs- oder Servicemitarbeiter. Resttonerbeh. ersetzen Der Resttonerbehälter muss Tauschen Sie den ausgewechselt werden.
  • Seite 135 Fehler- & Statusmeldungen auf dem Bedienfeld Meldung Beschreibung Empfohlene Maßnahme Dichtesensor muss gereinigt Farbregistrierung gescheitert. Tonerdichtesensor reinigen. werden Siehe S.119 "Reinigen des Tonerdichtesensors".
  • Seite 136: Bedienfeldanzeige

    8. Fehlerbehebung Bedienfeldanzeige In der folgenden Tabelle werden die verschiedenen Anzeigecodes erklärt, die vom Drucker verwendet werden, um die Anwender über seinen Zustand zu informieren. Anzeigecodes Ursache Die Fehleranzeige leuchtet. Der Drucker kann nicht normal verwendet werden. Überprüfen Sie den Fehler auf dem Bedienfeld.
  • Seite 137: Wenn Der Drucker Nicht Druckt

    Wenn der Drucker nicht druckt Wenn der Drucker nicht druckt Mögliche Ursache Lösung Ist die Stromversorgung Überprüfen Sie, ob das Netzkabel fest in der Wandsteckdose und im eingeschaltet? Drucker steckt. Die Stromversorgung einschalten. Leuchtet die Fehleranzeige Falls ja, überprüfen Sie die auf dem Bedienfeld angezeigte weiterhin rot? Fehlermeldung und ergreifen Sie die erforderliche Maßnahme.
  • Seite 138: Wenn Der Drucker Über Ein Usb-Kabel Direkt Mit Einem Computer Verbunden Ist

    8. Fehlerbehebung Falls der Druckvorgang immer noch nicht gestartet wird, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung. Lassen Sie sich in dem Geschäft, in dem der Drucker gekauft wurde, die Adressen der Vertriebs- oder Kundendienstmitarbeiter geben. Wenn der Drucker über ein USB-Kabel direkt mit einem Computer verbunden Windows Wenn der Drucker über ein USB-Kabel direkt mit einem Computer verbunden ist, die Anzeige Datenempfang jedoch nicht blinkt oder leuchtet, gehen Sie wie folgt vor, um den Anschluss zu...
  • Seite 139 Wenn der Drucker nicht druckt Das Feld [Auf folgenden Anschlüssen drucken] überprüfen, um sicherzustellen, dass der richtige Anschluss ausgewählt ist. Wenn der Port (z.B. LPT1) nicht korrekt ist, den Treiber erneut installieren. • Nähere Informationen zur Installation und den Porteinstellungen finden Sie in der Software- Anleitung.
  • Seite 140 8. Fehlerbehebung Verwendung von [Über diesen Mac] Klicken Sie auf das Apple-Menü und wählen Sie [Über diesen Mac]. Klicken Sie auf [Mehr Info...]. Unter [Inhalt], bei [Hardware], [USB] wählen. Verwenden des Druckerbrowsers - Mac OS X 10.4 oder niedriger Klicken Sie auf dem Desktop doppelt auf das Symbol für die Festplatte. Klicken Sie doppelt auf [Application] und dann auf den Ordner [Utilities].
  • Seite 141: Andere Druckprobleme

    Andere Druckprobleme Andere Druckprobleme Status Mögliche Ursachen, Beschreibungen und Lösungen Auf der Druckseite ist Toner • Die Papiereinstellungen sind möglicherweise nicht korrekt. verschmiert. Beispielsweise wurden bei Verwendung von dickem Papier nicht die entsprechenden Einstellungen vorgenommen. Überprüfen Sie die Papiereinstellung im Druckertreiber. Informationen hierzu finden Sie in der Druckertreiberhilfe.
  • Seite 142 8. Fehlerbehebung Status Mögliche Ursachen, Beschreibungen und Lösungen Papierstaus treten häufig auf. • Es sind zu viele Blätter im Magazin. Vergewissern Sie sich, dass der Stapel die Begrenzungsmarkierung innerhalb des Magazins nicht überschreitet. Siehe S.71 "Einlegen von Papier". • Zwischen den vorderen Papierführungen und dem Papier oder zwischen den Papierführungen auf beiden Seiten und dem Papier im Papiermagazin ist eine Lücke.
  • Seite 143 Andere Druckprobleme Status Mögliche Ursachen, Beschreibungen und Lösungen Die Ausdrucke werden nicht • Papier ist feucht. Verwenden Sie Papier, das korrekt gelagert korrekt gestapelt. wurde. Siehe S.55 "Papier und andere Medien". • Ziehen Sie die Verlängerung heraus. • Gehen Sie wie folgt vor. 1.
  • Seite 144 8. Fehlerbehebung Status Mögliche Ursachen, Beschreibungen und Lösungen Es werden mehrere Seiten • Zwischen der vorderen Papierführung und dem Papier oder gleichzeitig eingezogen. zwischen den Papierführungen auf beiden Seiten und dem Papier im Papiermagazin ist eine Lücke. Vergewissern Sie sich, dass kein Zwischenraum vorhanden ist.
  • Seite 145 Andere Druckprobleme Status Mögliche Ursachen, Beschreibungen und Lösungen Das Papier ist zerknittert. • Papier ist feucht. Verwenden Sie Papier, das korrekt gelagert wurde. Siehe S.55 "Papier und andere Medien". • Das Papier ist zu dünn. Siehe S.55 "Papier und andere Medien". •...
  • Seite 146 8. Fehlerbehebung Status Mögliche Ursachen, Beschreibungen und Lösungen Es erscheinen weiße Linien. Das Zwischentransferband ist verschmutzt. Gehen Sie folgendermaßen vor, um das Band zu reinigen: 1. Öffnen Sie die obere Abdeckung, während das Gerät eingeschaltet ist. 2. Entfernen Sie alle Tonerkartuschen aus dem Drucker. 3.
  • Seite 147 Andere Druckprobleme Status Mögliche Ursachen, Beschreibungen und Lösungen Das Papier wird nicht vom • Vergewissern Sie sich, dass die im Druckertreiber gemachten ausgewählten Magazin Einstellungen mit denen im Bedienfeld übereinstimmen. eingezogen. Das ausgedruckte Bild • Bei Verwendung einiger Funktionen wie Vergrößerung und unterscheidet sich von dem auf Verkleinerung kann sich das Bildlayout von dem auf dem dem Computerbildschirm...
  • Seite 148 8. Fehlerbehebung Status Mögliche Ursachen, Beschreibungen und Lösungen Die Fertigstellung des • Der Drucker benötigt viel Zeit, um Fotografien und andere Druckauftrags dauert zu lange. datenreiche Seiten zu verarbeiten. Warten Sie einfach ab, bis die Verarbeitung beendet ist. Möglicherweise lässt sich die Druckgeschwindigkeit mit folgenden Einstellungen im Druckertreiber erhöhen.
  • Seite 149 Andere Druckprobleme Status Mögliche Ursachen, Beschreibungen und Lösungen Die Farben des Ausdrucks • Die mithilfe des Farbtoners gedruckten Farben unterscheiden entsprechen nicht den Farben sich von den Farben, die auf dem Display des auf dem Computerbildschirm. Produktionssystems angezeigt werden. • Die Farbabstufungen können unterschiedlich erscheinen, wenn in der Dialogbox des Druckertreibers für [Economy Color] [Ein] in der Registerkarte [Dr.-Qual.] gewählt wurde.
  • Seite 150 8. Fehlerbehebung Status Mögliche Ursachen, Beschreibungen und Lösungen Vollflächen, Linien und Wählen Sie im Dialogfeld des Druckertreibers [K (Schwarz)] für Textbereiche glänzen, wenn [Grauwiedergabe (Text/Strichzeichnung)]. Sie aus einer Mischung von Informationen hierzu finden Sie in der Druckertreiberhilfe. Cyan, Magenta und Gelb erstellt werden.
  • Seite 151 Andere Druckprobleme Status Mögliche Ursachen, Beschreibungen und Lösungen Der gesamte Ausdruck ist • Papier ist feucht. Verwenden Sie Papier, das korrekt gelagert verschwommen. wurde. Siehe S.55 "Papier und andere Medien". • Gehen Sie wie folgt vor. 1. Drücken Sie die Taste [Menü] im Bedienfeld, wählen Sie [Wartung] und drücken Sie dann die Taste [OK].
  • Seite 152 8. Fehlerbehebung Status Mögliche Ursachen, Beschreibungen und Lösungen Das gedruckte Bild verschmiert, Die Papiereinstellungen sind möglicherweise nicht korrekt. wenn man es mit dem Finger Beispielsweise wurden bei Verwendung von dickem Papier nicht reibt. die entsprechenden Einstellungen vorgenommen. • Überprüfen Sie die Papiereinstellungen des Druckers. Siehe S.59 "Papiertypen und andere Medien".
  • Seite 153: Zusätzliche Fehlerbehebung

    Zusätzliche Fehlerbehebung Zusätzliche Fehlerbehebung Probleme Lösung Es sind eigenartige Geräusche zu Wenn in dem Bereich, aus dem eigenartige Geräusche zu hören. hören sind, kürzlich Verbrauchsmaterialien ausgetauscht wurden oder eine Option angeschlossen wurde, dann kontrollieren Sie, ob die Verbrauchsmaterialien korrekt ausgetauscht sind bzw. die Option einwandfrei angebracht ist.
  • Seite 154 8. Fehlerbehebung...
  • Seite 155: Falsch Eingezogenes Papier Entfernen

    9. Falsch eingezogenes Papier entfernen Dieses Kapitel erläutert, wie Papierstaus entfernt werden. Bei Papierstaus Bei Auftreten eines Papierstaus blinkt die Warnanzeige auf dem Bedienfeld und eine der folgenden Meldungen erscheint auf dem Bedienfeld: "Interner Stau" "Stau: Pap.mg." "Stau: Magazin 1" "Stau: Magazin 2"...
  • Seite 156: Interner Stau

    9. Falsch eingezogenes Papier entfernen CER067 1. Interner Stau In der Fixiereinheit liegt ein Papierstau vor. Siehe S.154 ""Interner Stau"". 2. Stau: Papiermagazin In Magazin 1 oder Magazin 2 liegt ein Papierstau vor. Siehe S.157 "Wenn "Stau: Pap.mg.", "Stau: Magazin 1" oder "Stau: Magazin 2" erscheint". 3.
  • Seite 157 Bei Papierstaus • Einige der Bauteile im Geräteinneren werden sehr heiß. Gehen Sie beim Entfernen von gestautem Papier daher vorsichtig vor. Andernfalls besteht die Gefahr von Verbrennungen. • Da die Temperatur um die Führung hoch ist, warten Sie, bis sie etwas abgekühlt ist, bevor Sie den Papierstau suchen.
  • Seite 158 9. Falsch eingezogenes Papier entfernen ASH047S Das Papier nach unten ziehen und entfernen. Nicht nach oben ziehen. Wenn das Papier nur schwer zu finden ist, suchen Sie das gestaute Papier, indem Sie an der Führung ziehen. ASH048S Stellen Sie die Hebel der Fixiereinheit mit den Daumen nach oben. CER242...
  • Seite 159: Wenn "Stau: Pap.mg.", "Stau: Magazin 1" Oder "Stau: Magazin 2" Erscheint

    Bei Papierstaus Schließen Sie die vordere Abdeckung vorsichtig mit beiden Händen. CER061 • Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen die Oberseite der Abdeckung. Nachdem Sie die Abdeckung geschlossen haben, prüfen Sie, ob die Fehlermeldung entfernt wurde. Wenn "Stau: Pap.mg.", "Stau: Magazin 1" oder "Stau: Magazin 2" erscheint "Stau: Pap.mg.", "Stau: Magazin 1"...
  • Seite 160 9. Falsch eingezogenes Papier entfernen Das gestaute Papier vorsichtig nach oben und herausziehen. CER062 Wenn Papier in der Papiertransfereinheit gestaut ist, fassen Sie das Papier an beiden Seiten an und ziehen Sie es vorsichtig nach vorne heraus. CER063 Schließen Sie die vordere Abdeckung vorsichtig mit beiden Händen. CER061 •...
  • Seite 161: Wenn "Stau: Dup.einh." Erscheint

    Bei Papierstaus • Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen die Oberseite der Abdeckung. Nachdem Sie die Abdeckung geschlossen haben, prüfen Sie, ob die Fehlermeldung entfernt wurde. Wenn "Stau: Dup.einh." erscheint "Stau: Dup.einh." erscheint, wenn ein Papierstau in der Duplexeinheit vorliegt. Die vordere Abdeckung öffnen und das Papier entfernen.
  • Seite 162: Wenn "Stau: Stnd.abl." Erscheint

    9. Falsch eingezogenes Papier entfernen Schließen Sie die vordere Abdeckung vorsichtig mit beiden Händen. CER061 • Wenn Sie die Vorderabdeckung schließen, drücken Sie fest gegen die Oberseite der Abdeckung. Nachdem Sie die Abdeckung geschlossen haben, prüfen Sie, ob die Fehlermeldung entfernt wurde.
  • Seite 163: 10. Anhang

    10. Anhang In diesem Abschnitt wird die Vorgehensweise bei Wartung und Betrieb dieses Druckers erläutert. Hier finden Sie auch die technischen Daten des Druckers und seiner Optionen. Wenn der Drucker über einen längren Zeitraum nicht benutzt wird Gehen Sie wie folgt vor, wenn der Drucker eine längere Zeit nicht genutzt wird. •...
  • Seite 164 10. Anhang Betätigen Sie den Öffnungshebel an der vorderen Abdeckung und senken Sie die vordere Abdeckung dann vorsichtig ab. CER013 Stellen Sie die Hebel der Fixiereinheit mit den Daumen nach unten. ASH046S Schließen Sie die vordere Abdeckung vorsichtig mit beiden Händen. CER234 •...
  • Seite 165: Wiederverwendung Des Druckers Nach Einer Längeren Inaktivität

    Wenn der Drucker über einen längren Zeitraum nicht benutzt wird Wiederverwendung des Druckers nach einer längeren Inaktivität Gehen Sie folgt vor, wenn Sie den Drucker nach einer längeren Zeit der Inaktivität wiederverwenden. Stromkabel einstecken. Betätigen Sie den Öffnungshebel an der vorderen Abdeckung und senken Sie die vordere Abdeckung dann vorsichtig ab.
  • Seite 166: Umstellen Und Transportieren Des Druckers

    10. Anhang Umstellen und Transportieren des Druckers • Wenn das Gerät mit dem optionalen zusätzlichen Papiermagazin bewegt werden muss, schieben Sie das Gerät nicht am oberen Bereich der Haupteinheit an. Dabei könnte sich das zusätzliche Papiermagazin lösen und unter Umständen Verletzungen verursachen. •...
  • Seite 167: Umstellen Des Druckers

    Umstellen und Transportieren des Druckers Umstellen des Druckers Transportieren des Druckers über eine kurze Distanz • Entfernen Sie die Tonerkartuschen nicht, wenn Sie den Drucker bewegen. Führen Sie die folgenden Schritte durch: • Der Hauptschalter ist ausgeschaltet. • Den Netzstecker aus der Wandsteckdose ziehen. •...
  • Seite 168: Verbrauchsmaterial

    10. Anhang Verbrauchsmaterial Unsere Produkte sind so ausgelegt, dass sie in punkto Qualität und Funktionalität höchsten Ansprüchen genügen. Beim Kauf von Verbrauchsmaterialien empfehlen wir, ausschließlich die Produkte eines autorisierten Händlers zu verwenden. Druckkartusche Druckkartusche Durchschnittliche Anzahl ausdruckbarer Seiten pro Kartusche Schwarz 6.500 Seiten Cyan...
  • Seite 169: Resttonerbehälter

    Verbrauchsmaterial • Wenn der Toner leer ist, aber Sie unbedingt drucken müssen, siehe S.139 "Andere Druckprobleme". Resttonerbehälter Name Durchschnittliche Anzahl ausdruckbarer Seiten Resttonerbehälter 25.000 Seiten A4/Letter 5%-Testdiagramm, 3 Seiten/Auftrag, 50 % Schwarzweiß/50 % Farbdruck. • Die tatsächliche Anzahl von Druckseiten hängt von der Bildgröße und -helligkeit, der Anzahl der auf einmal zu druckenden Seiten, vom verwendeten Papiertyp und -format, Inhalt der Druckbilder und Umgebungsbedingungen, wie Temperatur und Luftfeuchtigkeit, ab.
  • Seite 170: Technische Daten

    10. Anhang Technische Daten • Das mitgelieferte Netzkabel darf nur mit dem Gerät verwendet werden. Verwenden Sie es nicht für andere Anwendungen. Andernfalls besteht die Gefahr von Brand, Stromschlag oder Verletzungen. Hauptgerät Konfiguration Desktop Druckvorgang Scannen mit Laserstrahl & elektrofotografisches Drucken 4-Trommel-Tandemmethode Druckgeschwindigkeit erste Seite Schwarzweiß: 14 Sek.
  • Seite 171: Papierausgabekapazität

    Technische Daten Papierausgabekapazität Standard 150 Blatt (80 g/m , 20 lb.) Papiereingabekapazität Standard-Papiermagazin 250 Blatt * Bypass 1 Blatt* Optionale Papiereinzugseinheiten 500 Blatt* Papiergewicht: 80 g/m (20 lb. Bond) Stromquelle • 220-240 V, 6 A, 50/60 Hz • 120 V, 11 A, 60 Hz Stromverbrauch Drucken 1300 W...
  • Seite 172 10. Anhang Geräuschemission* Schallleistungspegel (nur Haupteinheit) Standby Weniger als 40 dB (A) Farbe: Maximal 63 dB (A) Drucken Farbe: Maximal 64 dB (A) Schallleistungspegel (komplettes System) Standby Weniger als 40 dB (A) Drucken Weniger als 68 dB (A) Schalldruckpegel * (nur Haupteinheit) Standby Weniger als 31 dB (A)
  • Seite 173: Optionen

    Technische Daten Optionen Papiereinzugseinheit Papierformat A4 und Letter (8 × 11 Zoll) Abmessungen (B x T x H) 400 × 450 × 127 mm (15,8 × 17,8 × 5 Zoll) Papiergewicht 60 - 105 g/m , (16 - 28 lb.) Gewicht Weniger als 4 kg (8,8 lb.)
  • Seite 174: Warenzeichen

    10. Anhang Warenzeichen Adobe, Acrobat, PostScript und Reader sind entweder eingetragene Warenzeichen oder Warenzeichen der Adobe Systems Incorporated in den Vereinigten Staaten und/oder anderen Ländern. Apple, Macintosh, Mac OS, TrueType und Safari sind Warenzeichen von Apple Inc., eingetragen in den USA und anderen Ländern. ®...
  • Seite 175 Warenzeichen ® ® Microsoft Windows Server 2003 Datacenter Edition • Die Produktbezeichnungen von Windows Server 2003 R2 lauten wie folgt: ® ® Microsoft Windows Server 2003 R2 Standard Edition ® ® Microsoft Windows Server 2003 R2 Enterprise Edition ® ® Microsoft Windows Server 2003 R2 Datacenter Edition...
  • Seite 176 10. Anhang...
  • Seite 177: Index

    INDEX Einstellung eines Papierformats (Magazin 2)..Empfehlungen zum Papier........Anbringen der Papiereinzugseinheit....Entfernen von gestautem Papier......Andere Druckprobleme........Ersetzen der Zwischentransfereinheit....Angabe des benutzerdefinierten Papierformats Ethernet..............(Magazin 1)............Ethernet-Geschwindigkeit........Angabe des Standardpapierformats (Bypass). . Ethernet-Konfiguration.......... Ethernet-Port............Angabe eines Papiertyps (Bypass)...... Etikettenpapier............
  • Seite 178 Meldungen............Resttonerbehälter........108, 167 Mitteldickes Papier..........Modellspezifische Informationen......Statusmeldungen..........Modelltypen............. Stromanzeige............Symbole..............Netzwerk............Symbole für Netzschalter........37, 43 Nicht unterstütztes Papier........Normalpapier............Taste Escape............Taste Job-Reset............Optionen.............. Taste Menü............Orientierungshilfe zum Drucker Taste OK..............Außenseite - Rückansicht........... Taste Start/Stopp..........Außenseite - Vorderansicht..........Technische Daten..........
  • Seite 179 Wiederverwendung des Druckers nach einer längeren Inaktivität..........Zusätzliche Fehlerbehebung......Zwischentransfereinheit........
  • Seite 180 MEMO...
  • Seite 181 MEMO...
  • Seite 182 MEMO M100-7710...
  • Seite 183 © 2012...
  • Seite 184 M100-7710...

Inhaltsverzeichnis
