Installation
Referenz für Installateure
28
N Neutral
L Stromführend

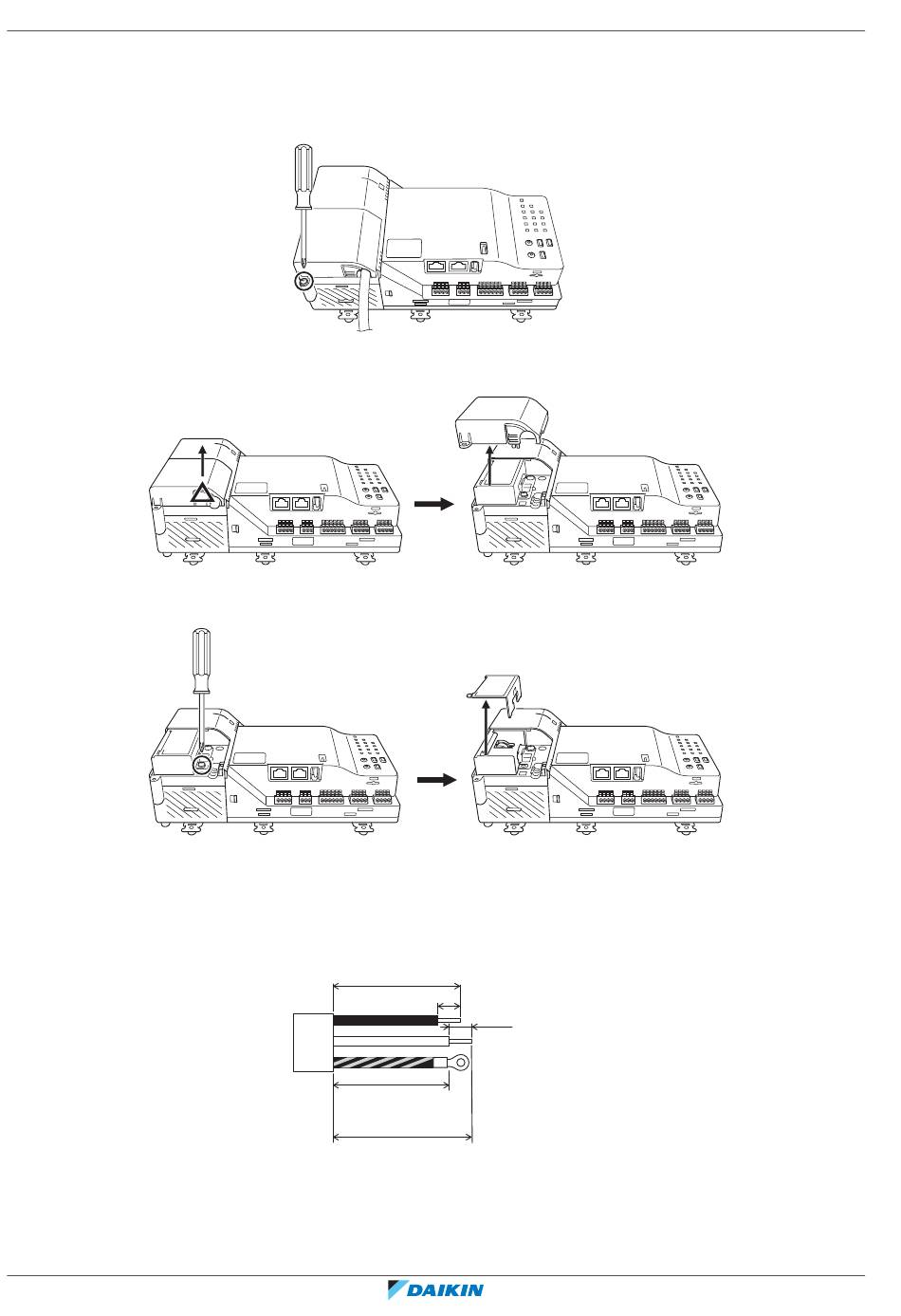

Die Abdeckungen des Netzteils und der Klemmleiste entfernen
1 Die Schraube an der Abdeckung des Stromversorgungskabels entfernen.
2 Das mit einem Dreieck markierte in Pfeilrichtung drücken. Dann die
Abdeckung entfernen.
3 Die Schraube an der Abdeckung der Klemmleiste der Stromversorgung
entfernen.
Anschließen der Kabel
4 Die Ummantelung des Stromversorgungskabels und die Ummantelung der
einzelnen Stromkabel so abisolieren, dass es den unten gezeigten
Abmessungen entspricht. Sie können auch anhand der Klemmleisten-
Abdeckung (Abisolierlehre) überprüfen, ob das Kabel korrekt abisoliert ist.
a
L
N
E
c
b
a 45 mm
b 50 mm — Die mitgelieferte runde gecrimte Anschlussklemme (2-M4) nur für das
Ende des Erdungskabels verwenden
c 40 mm
d 10 mm
d
d
