Installation
6 Installation
6.1 Den DC+ Edge montieren
6.1.1 Das DC+ Edge auf einer DIN-Schiene anbringen
Referenz für Installateure
14
Die Instruktionen für die Installation von DC+ Edge (DGE601A51), DC+ Edge Lite
(DGE602A51) sowie den Expansions-Adapter für den DC+ Edge (DGE601A52) und
dessen Erweiterungssteckplätze (DGE601A53 werden in den entsprechenden
Installationsanleitungen beschrieben.
▪
Die Installationsanleitungen gibt es bei https://www.daikin.eu/. Benutzen Sie die
Suchfunktion , um Ihr Modell zu finden.
▪
Stellen Sie sicher, dass die Hardware installiert ist, bevor Sie mit der
Inbetriebnahme beginnen.

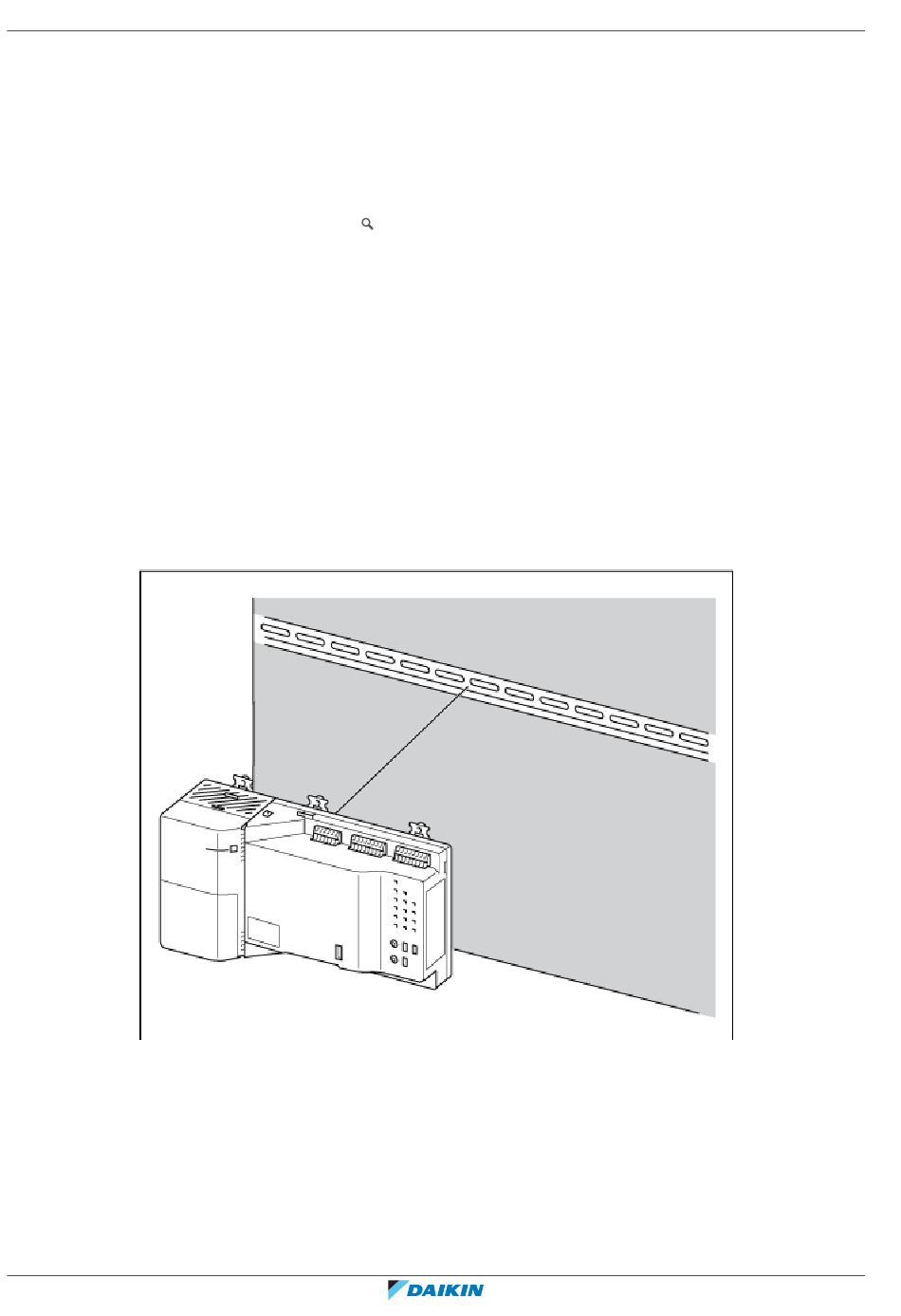

Das DC+ Edge kann auf einer DIN-Schiene montiert werden. Alternativ kann das
Gerät auch an ein Regler-Gehäuse geschraubt werden. Beachten Sie auch die
"11.1 Äußere
Abmessungen" [
berücksichtigen sind.
Das DC+ Edge ist für die Montage auf einer 35 mm DIN-Schiene konzipiert.
1 Alle oberen und unteren DIN-Schienen-Sperren in die Position "a" (offen)
stellen.
2 Den Köper des DC+ Edge gegen die DIN-Schiene drücken.
3 Alle
oberen
und
"b" (geschlossen) stellen.
4
120], die bei der Montage des DC+ Edge zu
unteren
DIN-Schienen-Sperren
in
die
Position
