f
a DC+ Edge
b LAN-Kabel
c Hub
d Überwachungspanel
e Router
f LAN1/LAN2 Ports
6.2.9 Stromversorgung anschließen
v1.0.0
Daikin Cloud Plus
4P745554-1 – 2023.08

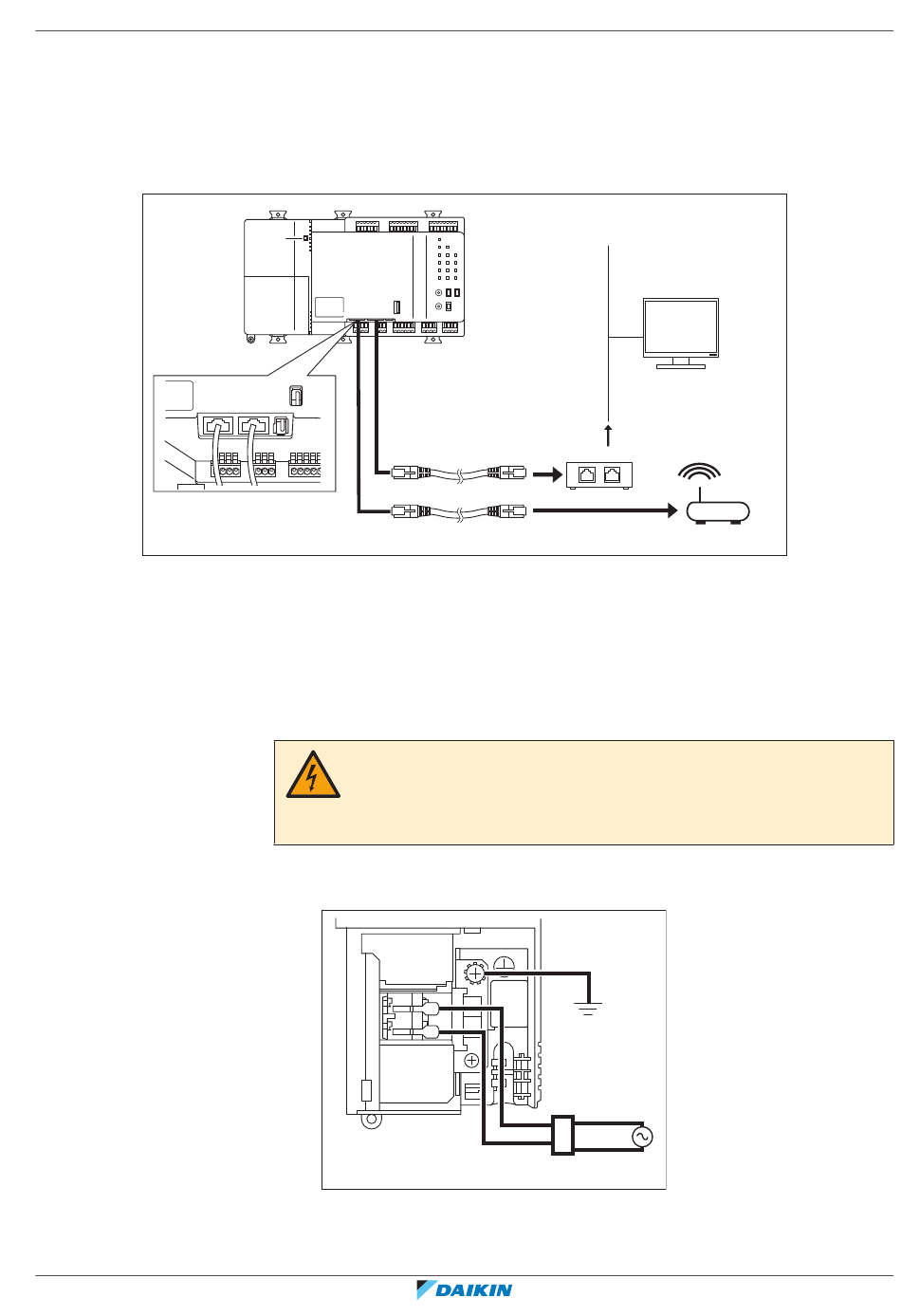

Ein LAN-Kabel anschließen
1 Verwenden Sie ein LAN-Kabel, um den LAN1-Anschluss und den LAN2-
Anschluss (nur bei DGE601A51) mit dem Netzwerk-Hub zu verbinden.
Beachten Sie, dass der Anschluss LAN 1 für die Verbindung mit dem Cloud-
System gedacht ist, der Anschluss LAN 2 für die Verbindung mit einem lokalen
Netzwerk.
LAN1 LAN2
GEFAHR: STROMSCHLAGGEFAHR
Schalten Sie den Hauptschalter der Stromversorgung ERST DANN EIN, wenn alle
Anschlüsse durchgeführt sind. Führen Sie die beschriebenen Schritte im
ausgeschalteten Zustand durch.
Die Stromversorgung des DC+ Edge anschließen. Im folgenden schematischen
Anschlussplan ist ein Beispiel dargestellt:
N
L
a Erde
b Fehlerstrom-Schutzschalter
c Stromversorgung (100~ 240 V AC, 50/60 Hz)
a
c
b
b
a
b
6
Installation
|
d
e
c
Referenz für Installateure
27
