a DC+ Edge
b Konnektor (750-960)
c WAGO E/A-Modul (Kommunikationseinheit)
d Module (E/A oder Stromversorgung)
e Anschluss A (Eingang)
f Anschluss B (Eingang)
g Anschluss A (Ausgang)
h Anschluss B (Ausgang)
v1.0.0
Daikin Cloud Plus
4P745554-1 – 2023.08
1 Das WAGO E/A-Modul an die RS-485 Anschlussklemmen auf der Vorderseite
des DC+ Edge mit einem Konnektor (750-960) anschließen. Der Konnektor
arbeitet mit 2 Paaren von A- und B-Anschlüssen. In der folgenden Abbildung
wird beim Klemmenpaar die Eingangsseite gezeigt. Das andere Klemmenpaar
ist die Ausgangsseite, die für die Verbindung zu andere Knoten verwendet
wird.
2 Verbinden Sie die A-Klemme des Konnektors mit "−" der RS-485 Klemme auf
der Vorderseite des DC+ Edge.
3 Verbinden Sie die B-Klemme des Konnektors mit "+" der RS-485 Klemme auf
der Vorderseite des DC+ Edge. Darauf achten, das Pluskabel (+) an die "+"-
Klemme und das Minuskabel (−) an die "−"-Klemme anzuschließen.
a
+
–

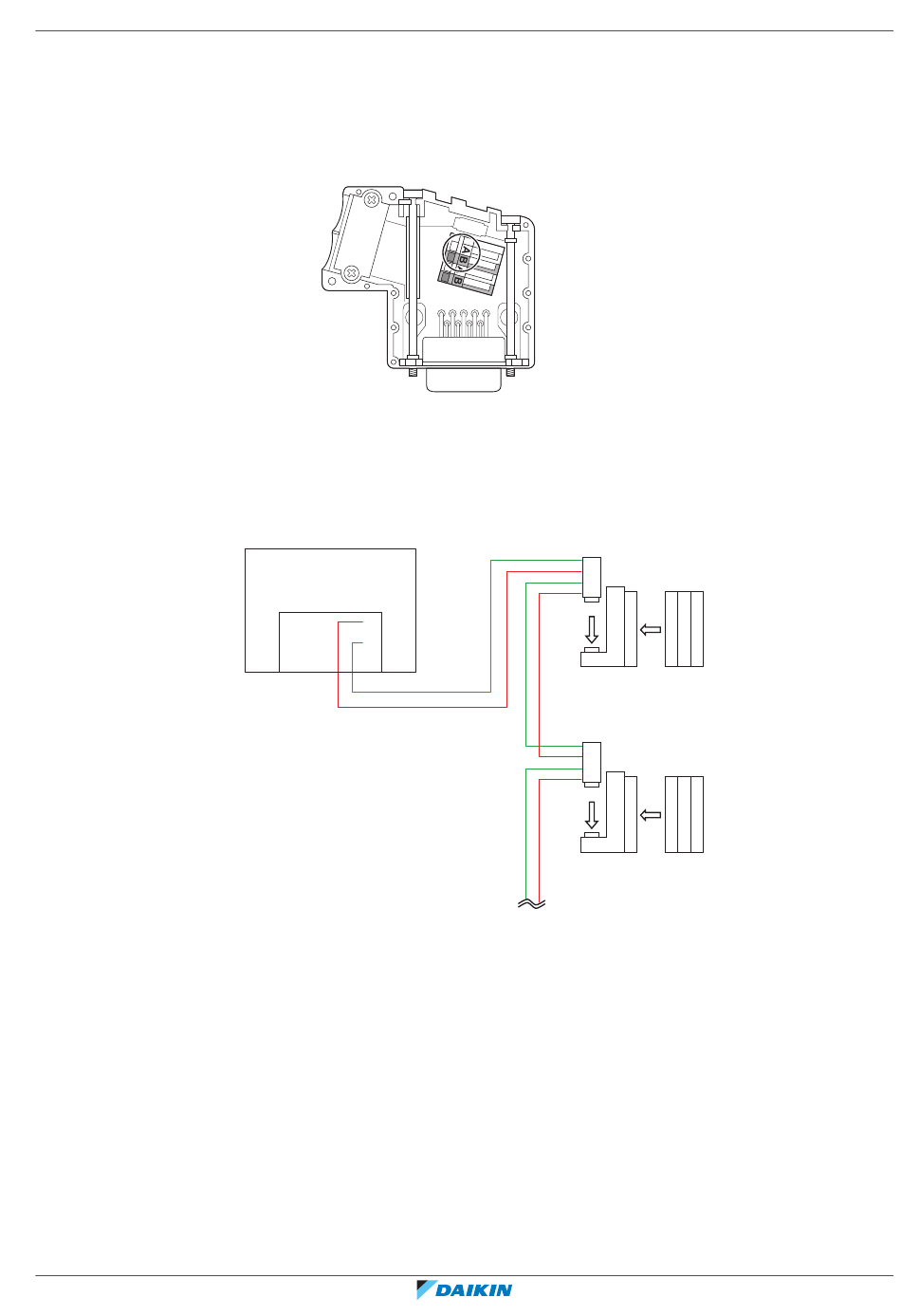

Im folgenden Beispiel-Diagramm ist schematisch dargestellt, wie WAGO E/A-
Module angeschlossen werden:
e
f
b
g
h
c
d
e
f
b
g
h
c
d
6
Installation
|
Referenz für Installateure
23
