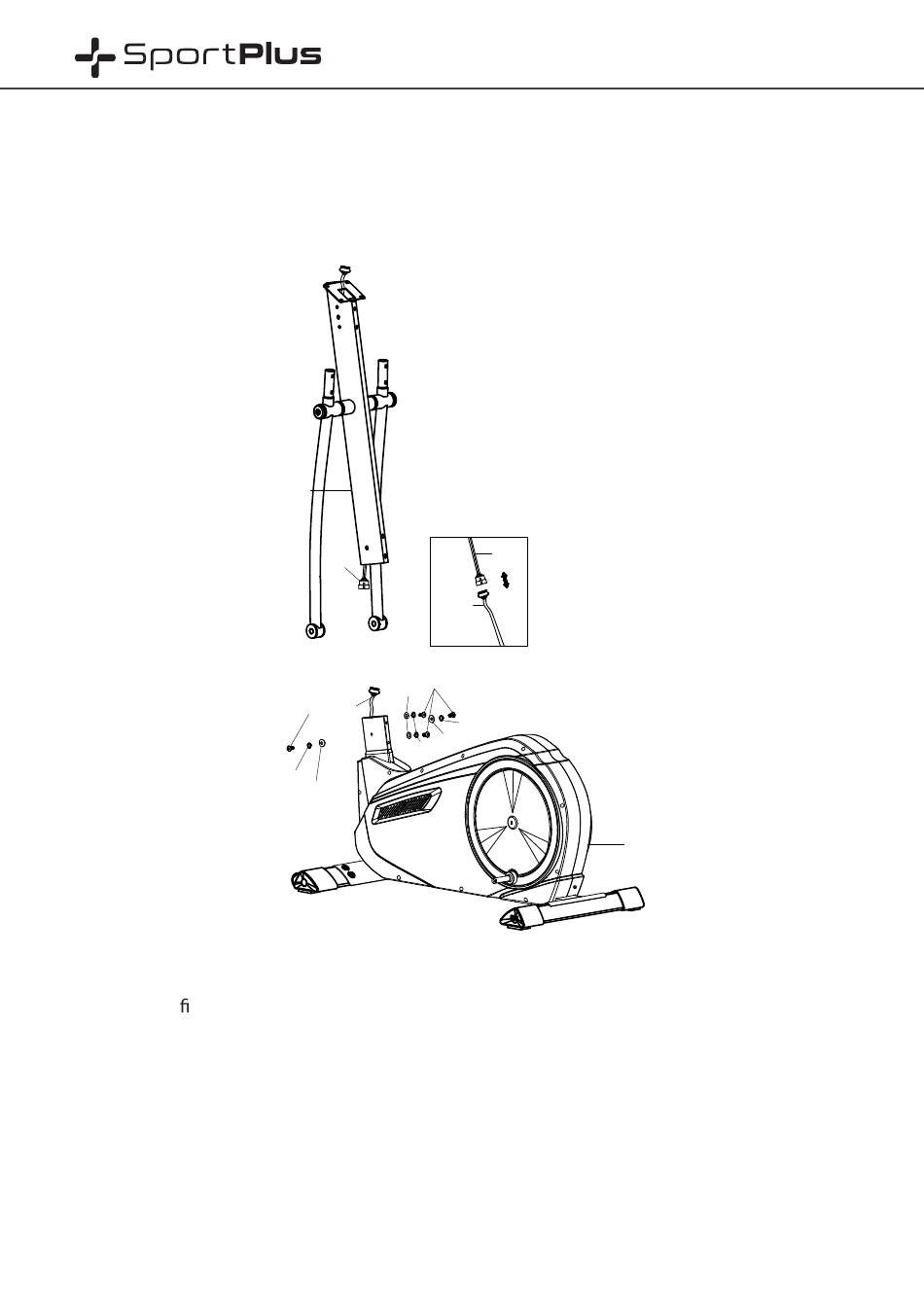

6. NOTICES EXPLICATIVES DE MONTAGE
ÉTAPE 2
1. Raccordez le câble de l'ordinateur supérieur (41) et le câble de l'ordinateur inférieur (52).
Voir la gure détaillée.
2. Reliez le tube du guidon (32) au cadre principal (1). Sécurisez de l'avant avec 2 jeux de vis
à 6 pans creux (4), des rondelles-ressorts (92) et des rondelles plates (24) et sur le côté avec
2 jeux de vis à 6 pans creux (4), des rondelles-ressorts (92) et des rondelles incurvées (3).
32
41
52
24 4
4
52
3
92
92
3
