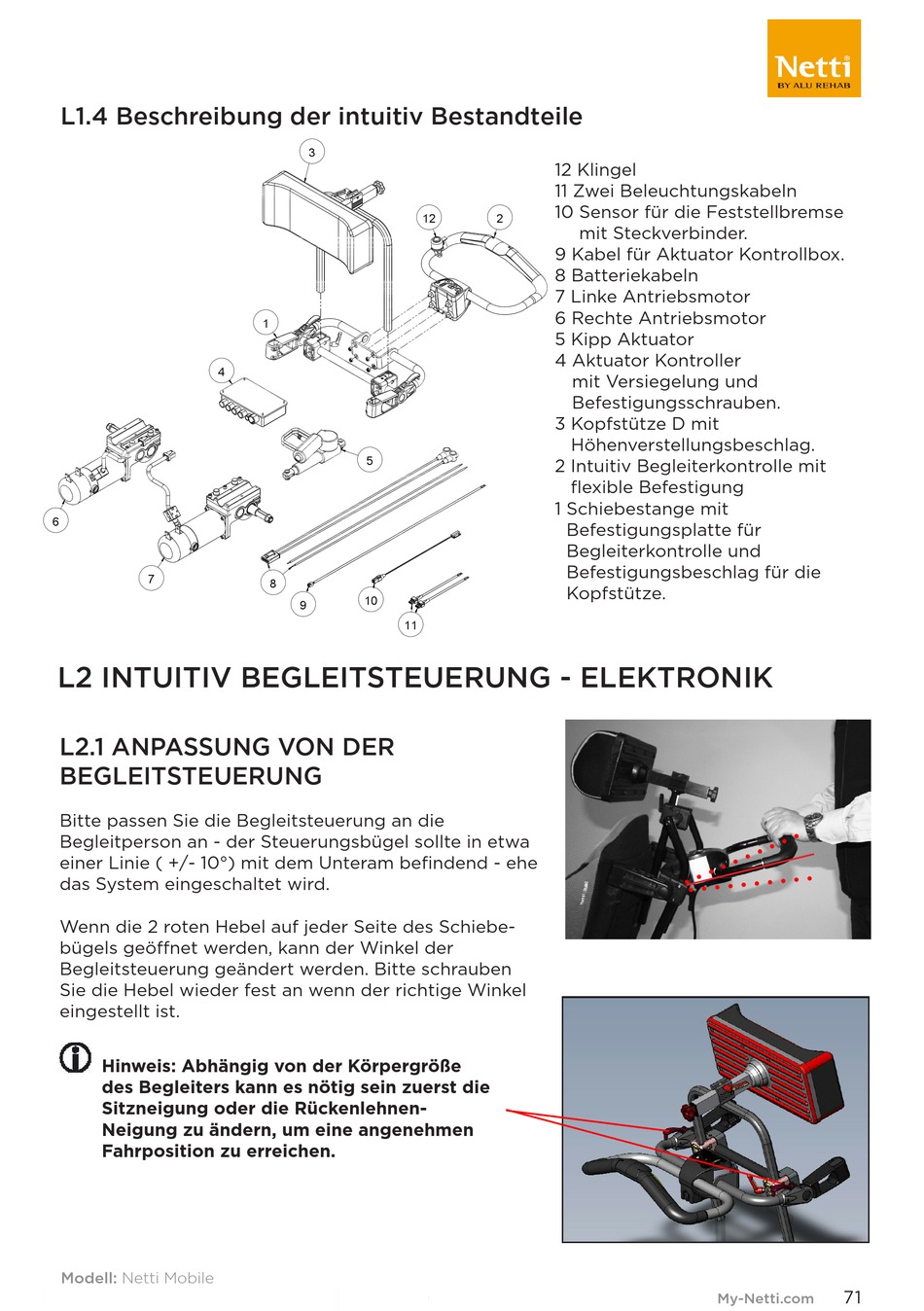

L1.4 Beschreibung der intuitiv Bestandteile

4
6
7

L2 INTUITIV BEGLEITSTEUERUNG - ELEKTRONIK

L2.1 ANPASSUNG VON DER
BEGLEITSTEUERUNG
Bitte passen Sie die Begleitsteuerung an die
Begleitperson an - der Steuerungsbügel sollte in etwa
einer Linie ( +/- 10°) mit dem Unteram befindend - ehe
das System eingeschaltet wird.
Wenn die 2 roten Hebel auf jeder Seite des Schiebe-
bügels geöffnet werden, kann der Winkel der
Begleitsteuerung geändert werden. Bitte schrauben
Sie die Hebel wieder fest an wenn der richtige Winkel
eingestellt ist.
Hinweis: Abhängig von der Körpergröße
des Begleiters kann es nötig sein zuerst die
Sitzneigung oder die Rückenlehnen-
Neigung zu ändern, um eine angenehmen
Fahrposition zu erreichen.
Modell: Netti Mobile
Sprache: Deutsch Version: 2015/10
3
12
1
5
8
10
9
11
REV.
A
12 Klingel
11 Zwei Beleuchtungskabeln
10 Sensor für die Feststellbremse
2
mit Steckverbinder.
9 Kabel für Aktuator Kontrollbox.
8 Batteriekabeln
7 Linke Antriebsmotor
6 Rechte Antriebsmotor
5 Kipp Aktuator
4 Aktuator Kontroller
mit Versiegelung und
Befestigungsschrauben.
3 Kopfstütze D mit
Höhenverstellungsbeschlag.
2 Intuitiv Begleiterkontrolle mit
Chair width Push handle Item no.
40cm 84247 84781
flexible Befestigung
45cm 84248 84782
50cm 84249 84783
55cm 84250 84784
60cm 84251 84785
1 Schiebestange mit
12 1 Bell
11 Befestigungsplatte für 1 PGTD Loom VR2 lighting modul
10 1 Magnetic sensor
9 1 Loom MBL control box power
Begleiterkontrolle und
8 1 PGDT Battery loom kit
7 1 Motion Tech Motors EC82M244632BLGBL0Z 320W w/anderson connector
6 1 Motion Tech Motors EC82M244632BLGBROZ 320W w/anderson connector
Befestigungsbeschlag für die
5 1 MBL LL-3001 stroke 50, 94UA1BB1
4 1 MBL connection box w/rubber seal and screw
3 1 Head support D with adjustable bow
Kopfstütze.
2 1 Elfarm force sensing steering handle w/rubber damper
1 1 Push hande with mounting plate cmpl.
Pos. Qty. Name
Tolerance for
non-tolerance
ISO 2768-m
APPROVALS DATE
DO NOT SCALE DRAWING
DRAWN
sigve.tjessem
MATERIAL 16.05.2014
CHECKED CREATED DATE
TREATMENT
FINISH
WEIGHT 11240.45 g
This drawing is Alu Rehab A.S property and should not be copied or delivered to other firms or agents without our permission.
Decription of change Adj. by Date
Add item no. 11272 st 28.05.2014
11272
84770 605933
84767 605931
84772 605934
84768 605932
84774
84773
84777
84776 605638
84246 605694
84260 605702
84248 605689
Item no. Drawing Material
Bedriftsveien 23, N-4353 Klepp Stasjon
Tel.: +47 51786220 Fax.: +47 51786221
TITLE
Lykke conversion kit.
SIZE PROJECTION ITEM NO. DWG NO.
A2
84782 605943
SCALE 1:4 REPLACED FOR REPLACED BY
71
