Inhaltszusammenfassung für VisorTech ZX-5469-675

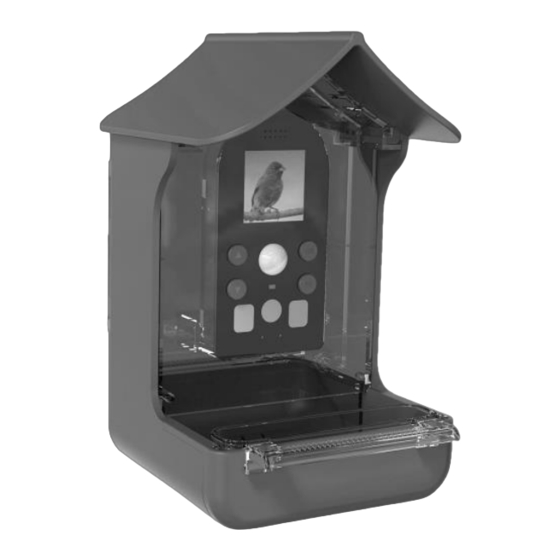

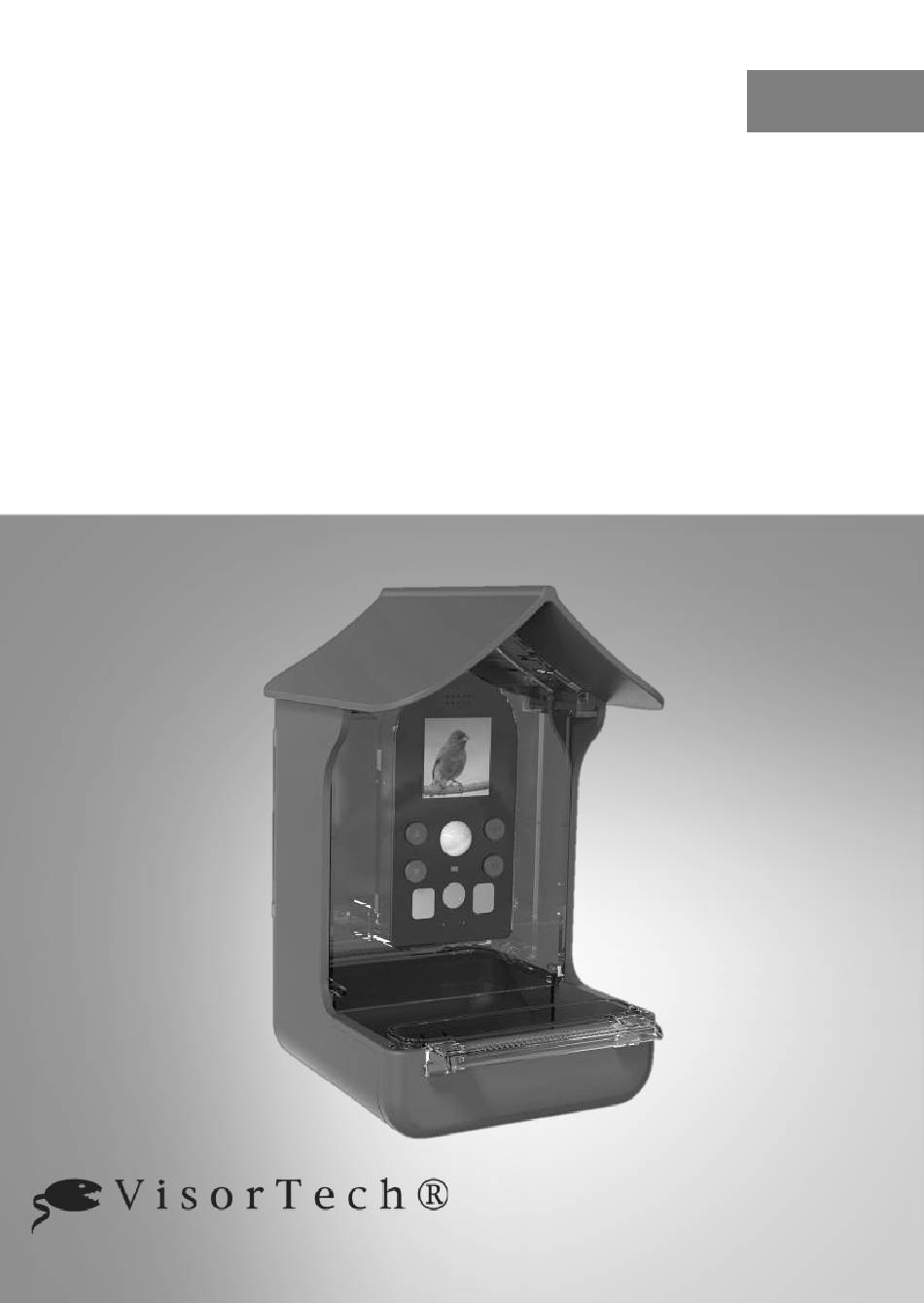

- Seite 1 Vogelhäuschen und Futterstelle mit Full-HD-Kamera Bedienungsanleitung ZX-5469-675...
- Seite 2 3. Montage der Futterstelle ..........18 4. Futter einfüllen ............20 5. Akku aufladen ............21 Verwendung der Full-HD-Kamera ........22 1. Einschalten/Ausschalten ..........22 2. Betriebs-Modus einstellen .......... 22 3. Foto-Modus ..............24 4. Video-Modus .............. 25 5. Foto-/Video-Modus ............ 26 VisorTech-www.visor-tech.de...
- Seite 3 6. Wiedergabe-Modus............ 27 7. Einstellungs-Modus............ 28 Technische Daten ............29 VisorTech - www.visor-tech.de...
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.visor-tech.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. VisorTech-www.visor-tech.de...
- Seite 5 VisorTech - www.visor-tech.de...
- Seite 6 Hinweise und Tipps, damit Sie Ihr neues Vogelhäuschen optimal einsetzen können. Lieferumfang • Vogelhäuschen mit Full-HD-Kamera • Klemmhalterung • Haltegurt • USB-A zu USB-C Ladekabel (60cm) • Wassertränke-Aufsatz • Bedienungsanleitung Zusätzlich benötigt • microSD Karte (max 32GB) • USB-Netzteil VisorTech-www.visor-tech.de...
- Seite 7 • Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe be- schädigt werden. • Halten Sie das Produkt fern von extremer Hitze. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. VisorTech - www.visor-tech.de...
- Seite 8 Ein Akku, der sich beim Aufladen stark erhitzt oder verformt, ist defekt und darf nicht weiterverwendet werden. • Achten Sie beim Aufladen des Akkus unbedingt auf die richtige Polarität des Ladesteckers. Bei falschem Lade- stecker-Anschluss, ungeeignetem Ladegerät oder ver- tauschter Polarität besteht Kurzschluss- und Explosions- gefahr! VisorTech-www.visor-tech.de...
- Seite 9 Entladen Sie den Akku nie vollständig, dies verkürzt seine Lebenszeit. • Soll der Akku längere Zeit aufbewahrt werden, empfiehlt sich eine Restkapazität von ca. 30 % des Ladevolu- mens. • Vermeiden Sie am Lagerort direkte Sonneneinstrahlung. Die ideale Temperatur beträgt 10 – 20 °C. VisorTech - www.visor-tech.de...
- Seite 10 Entsorgung wenden Sie sich bitte an die öf- fentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vor- handene Mengenbeschränkungen pro Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Ge- meinde. VisorTech-www.visor-tech.de...
- Seite 11 Konformitätserklärung Hiermit erklärt PEARL GmbH, dass sich das Produkt ZX-5469-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU + (EU)2015/863 und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Arti- kelnummer ZX-5469 ein.
- Seite 12 Produktdetails 10 11 1. Lautsprecher 7.Hoch-Taste 2. Display 8. Runter-Taste 3. OK-Taste/Aufnahme-Taste 9. IR-LEDs 4. Modus-Taste 10. Kameralinse 5. PIR-Sensor 11. Mikrofon VisorTech-www.visor-tech.de...
- Seite 13 6. Status-LED 12. Lichtsensor 13. Futterbehälter 14. Wasserbehälter VisorTech - www.visor-tech.de...
- Seite 14 15. Schraubloch für Halterung 16. Lautsprecher VisorTech-www.visor-tech.de...
- Seite 15 17. Befestigung für Haltegurt 20. USB-C-Buchse 18. Schraubloch für Halterung 21. Power-Schalter 19. SD-Kartenslot 22. Lade-LED VisorTech - www.visor-tech.de...
- Seite 16 USB-Kabel mit der USB-Buchse Ihres Computers. Im Display wird angezeigt. 2. Kopieren Sie die Dateien aus dem DCMI-Ordner auf Ihren Computer. Zeitstempel anpassen Öffnen Sie die Datei userConfig und geben Sie das Datum für den Zeitstempel ein. Das Format ist: JJJJ MM TT Std:Min:Sek. VisorTech-www.visor-tech.de...
- Seite 17 SD-Kartenslot. Ein leichter Federwiderstand muss überwunden werden, damit die microSD-Speicher- karte einrastet. HINWEIS: Zum Entnehmen der Speicherkarte drücken Sie sie ein bisschen tiefer in den Kartenschlitz hinein. Sie rastet aus und kann herausgezogen werden. VisorTech - www.visor-tech.de...
- Seite 18 • Befestigen Sie die Futterstelle mithilfe des Haltegurts an einem Baumstamm. Baumstamm Halte- gurt Möglichkeit 2 • Auf Rück- und Unterseite der Futterstelle befinden sich Schraublöcher. Schrauben Sie die Klemmhalterung an die Futterstelle. Befestigen Sie die Klemmhalterung an- schließend an einem Baumstamm. VisorTech-www.visor-tech.de...
- Seite 19 3. Setzen Sie den Nektarspender wie in der Abbildung dar- gestellt an die Futterstelle. 4. Entfernen Sie die Abdeckung und füllen Sie Nektar in die Schale ein. 5. Setzen Sie die Abdeckung wieder auf die Schale. VisorTech - www.visor-tech.de...
- Seite 20 1. Ziehen Sie das Dach nach vorne, um die Abdeckung des Futterbehälters zu öffnen und geben Sie geeignetes Vo- gelfutter in den Futterbehälter. 2. Schieben Sie das Dach zurück in die Ausgangsposition. 3. Ziehen Sie die Futterschale aus und setzten Sie den Wassertränke-Aufsatz dargestellt ein. VisorTech-www.visor-tech.de...
- Seite 21 5. Bei Bedarf können Sie zusätzlich Vogelfutter mithilfe einer Kordel aufhängen. 5. Akku aufladen Laden Sie den Akku der Full-HD-Kamera vor dem ersten Gebrauch vollständig auf. Verbinden Sie das mitgelieferte USB-Ladekabel mit der USB-Buchse Ihrer Full-HD-Kamera und einem geeigneten USB-Netzteil. VisorTech - www.visor-tech.de...
- Seite 22 Display einzuschalten. • Drücken Sie im Wiedergabe-Modus oder im Einstellungs- Modus die Modus-Taste, um in das Hauptmenü zurückzu- kehren. • Wenn das Display ausgeschaltet ist, halten Sie eine belie- bige Taste einige Sekunden gedrückt, um das Display einzuschalten. VisorTech-www.visor-tech.de...
- Seite 23 HINWEIS: Wenn es Nacht ist oder die Umgebung dunkel ist, schaltet sich der Lichtsensor der Full-HD-Kamera automatisch ein. Die gespeicherten Fotos und Vi- deos werden in schwarz-weiß angezeigt. VisorTech - www.visor-tech.de...
- Seite 24 Zeitpunkt schaltet der Futterspender das Display automa- tisch aus. Wenn der PIR-Sensor ausgelöst wird, blinkt die Status-LED blau und die Full-HD-Kamera schießt automa- tisch Fotos. HINWEIS: Bitte gehen Sie im Einstellungsmenü zum Unter- punkt „Burst“, um die Anzahl an Fotos festzulegen. VisorTech-www.visor-tech.de...
- Seite 25 Zeitpunkt schaltet der Futterspender das Display automa- tisch aus. Wenn der PIR-Sensor ausgelöst wird, blinkt die Status-LED blau und die Full-HD-Kamera nimmt automa- tisch ein Video auf. HINWEIS: Bitte gehen Sie im Einstellungsmenü zum Unter- punkt „Videozeit“, um die Aufnahmedauer einzu- stellen. VisorTech - www.visor-tech.de...
- Seite 26 Sie Ihre Auswahl durch Drücken der OK-Taste. Zu die- sem Zeitpunkt schaltet der Futterspender das Display auto- matisch aus. Wenn der PIR-Sensor ausgelöst wird, blinkt die Status-LED blau und die Full-HD-Kamera nimmt auto- matisch ein Video auf und schießt Fotos. VisorTech-www.visor-tech.de...
- Seite 27 • Drücken Sie die Modus-Taste, um die Video-Anzeige zu verlassen. • Halten Sie die Hoch-Taste einige Sekunden gedrückt, um das ausgewählte Video/Foto zu löschen. • Halten Sie die Runter-Taste einige Sekunden gedrückt, um alle Videos/Fotos zu löschen. VisorTech - www.visor-tech.de...
- Seite 28 PIR-Sensors im Video-Modus und Foto-/Video-Modus ist. Drücken Sie die Hoch-Taste/Runter- Taste, um durch das Menü zu navigie- ren und bestätigen Sie Ihre Auswahl durch Drücken der OK-Taste. Andere Drücken Sie die Hoch-Taste/Runter- Einstellun- Taste, um durch das Menü zu VisorTech-www.visor-tech.de...
- Seite 29 HD (1280 x 720) VGA (640 x 480, 30 fps) LED-Display 1,44 IPS IR-Licht 940 NM IR-LED Reichweite bis 3 m PIR-Bewegungssensor Kapazität 32 GB microSD-Speicherkarte Schutzart IP44 Maße 17,8 x 13,6 x 10,1 cm Gewicht 319 g VisorTech - www.visor-tech.de...
- Seite 30 VisorTech-www.visor-tech.de...
- Seite 31 VisorTech - www.visor-tech.de...
- Seite 32 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 22.08.2023 – MF/JvdH//MF VisorTech-www.visor-tech.de...
- Seite 33 Mangeoire et nichoir à oiseaux avec caméra Full HD Mode d'emploi ZX-5469-675...
- Seite 34 2. Régler le mode de fonctionnement ......18 3. Mode Photo ............... 19 4. Mode Vidéo ..............20 5. Mode Photo et vidéo ..........21 6. Mode Lecture ............. 21 7. Mode Réglages ............22 Caractéristiques techniques .......... 23 VisorTech – www.visortech.fr...
- Seite 35 Contenu Nichoir avec caméra Support à pince Sangle de maintien Câble USB-A vers USB-C (60 cm) Abreuvoir amovible Mode d'emploi Accessoires requis, disponibles séparément sur www.pearl.fr : Carte MicroSD (max. 32 Go) Adaptateur secteur USB VisorTech – www.visortech.fr...
- Seite 36 N'ouvrez pas le produit. Ne tentez jamais de réparer vous-même le produit ! Manipulez le produit avec précaution. Un coup, un choc, ou une chute, même de faible hauteur, peut l'endommager. N'exposez pas l'appareil à une chaleur extrême. VisorTech – www.visortech.fr...
- Seite 37 Avant d'installer une caméra de surveillance (notamment une caméra discrète) à votre domicile, si des salariés y travaillent, la loi française actuelle vous oblige à faire une déclaration à la CNIL et à en informer le(s) VisorTech – www.visortech.fr...
- Seite 38 Vous ne devez pas continuer à l'utiliser. Respectez obligatoirement la bonne polarité du connecteur pour le chargement des accumulateurs. Un mauvais branchement du connecteur de chargement, un VisorTech – www.visortech.fr...
- Seite 39 Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. VisorTech – www.visortech.fr...
- Seite 40 équipements électriques et électroniques, et 2014/30/UE, concernant la compatibilité électromagnétique. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. VisorTech – www.visortech.fr...
- Seite 41 10 11 1. Haut-parleur 7. Touche Haut 2. Écran 8. Touche Bas 3. Touche OK / Enregistrement 9. LED IR 4. Touche Mode 10. Objectif 5. Capteur PIR 11. Microphone 6. LED de statut 12. Capteur de luminosité VisorTech – www.visortech.fr...
- Seite 42 13. Réservoir de nourriture 14. Réservoir d'eau VisorTech – www.visortech.fr...
- Seite 43 15. Trou fileté pour dispositif de fixation 16. Haut-parleur VisorTech – www.visortech.fr...
- Seite 44 17. Fixer la sangle de 20. Port USB-C maintien 18. Trou fileté pour 21. Interrupteur d'alimentation dispositif de fixation 19. Fente pour carte SD 22. LED de chargement VisorTech – www.visortech.fr...
- Seite 45 SD. Insérez une carte mémoire MicroSD dans la fente MicroSD, le coin arrondi en premier et les contacts dorés vers le haut. Vous devez sentir une légère pression sur le ressort d'éjection avant d'enclencher la carte MicroSD. VisorTech – www.visortech.fr...
- Seite 46 Elle s'enclenche et peut être retirée. 3. Monter les pales Vous pouvez installer votre mangeoire de deux manières différentes. Possibilité 1 Fixez le nichoir à un tronc d'arbre à l'aide de la sangle de maintien. VisorTech – www.visortech.fr...
- Seite 47 Il est en outre possible d'installer un distributeur de nectar. 1. Placez le distributeur de nectar sur le nichoir comme indiqué sur l'illustration. 2. Retirez le couvercle et versez le nectar dans le bol. 3. Remettez le couvercle sur le bol. VisorTech – www.visortech.fr...
- Seite 48 1. Tirez le toit vers l'avant pour ouvrir le couvercle du nichoir et versez des graines pour oiseaux appropriées dans le nichoir. 2. Repoussez le toit dans sa position initiale. 3. Retirez le nichoir et insérez l'abreuvoir. VisorTech – www.visortech.fr...
- Seite 49 à l'aide d'une cordelette. 5. Charger la batterie Avant la première utilisation, chargez complètement la caméra. Branchez le câble de chargement USB fourni sur la prise USB de votre caméra Full HD et sur un chargeur secteur USB approprié. VisorTech – www.visortech.fr...
- Seite 50 Mode pour revenir au menu principal. Si l'écran est éteint, maintenez n'importe quel bouton enfoncé pendant quelques secondes pour allumer l'écran. NOTE : Quand la nuit tombe ou que l'environnement est sombre, le capteur de lumière de la caméra Full VisorTech – www.visortech.fr...
- Seite 51 Lorsque le capteur PIR est déclenché, la LED de statut clignote en bleu et la caméra Full HD prend automatiquement des photos. NOTE : Allez dans le sous-menu "Rafale" du menu des réglages pour définir le nombre de photos. VisorTech – www.visortech.fr...
- Seite 52 Lorsque le capteur PIR est déclenché, la LED de statut clignote en bleu et la caméra Full HD enregistre automatiquement une vidéo. NOTE : Rendez-vous dans le sous-menu "Durée vidéo" du menu de configuration pour régler la durée d'enregistrement. VisorTech – www.visortech.fr...
- Seite 53 Full HD enregistre automatiquement une photo et une vidéo. 6. Mode Lecture Appuyez sur la touche Haut/Bas pour faire défiler les différentes vidéos et photos. Appuyez sur le bouton OK pour lire une vidéo ou arrêter la lecture. VisorTech – www.visortech.fr...
- Seite 54 Appuyez sur la touche Haut/Bas pour naviguer dans le menu et confirmez votre choix en appuyant sur la touche OK. Autres Appuyez sur la touche Haut/Bas pour réglages naviguer dans le menu et confirmez votre choix en appuyant sur la touche OK. VisorTech – www.visortech.fr...
- Seite 55 Lumière infrarouge LED infrarouge 940 nm Portée du capteur de Jusqu'à 3 m mouvement PIR Capacité de la carte 32 Go mémoire MicroSD Indice de protection IP44 Dimensions 17,8 x 13,6 x 10,1 cm Poids 319 g VisorTech – www.visortech.fr...
- Seite 56 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV2 – 22.08.2023 – MF/JvdH//MF VisorTech – www.visortech.fr...
