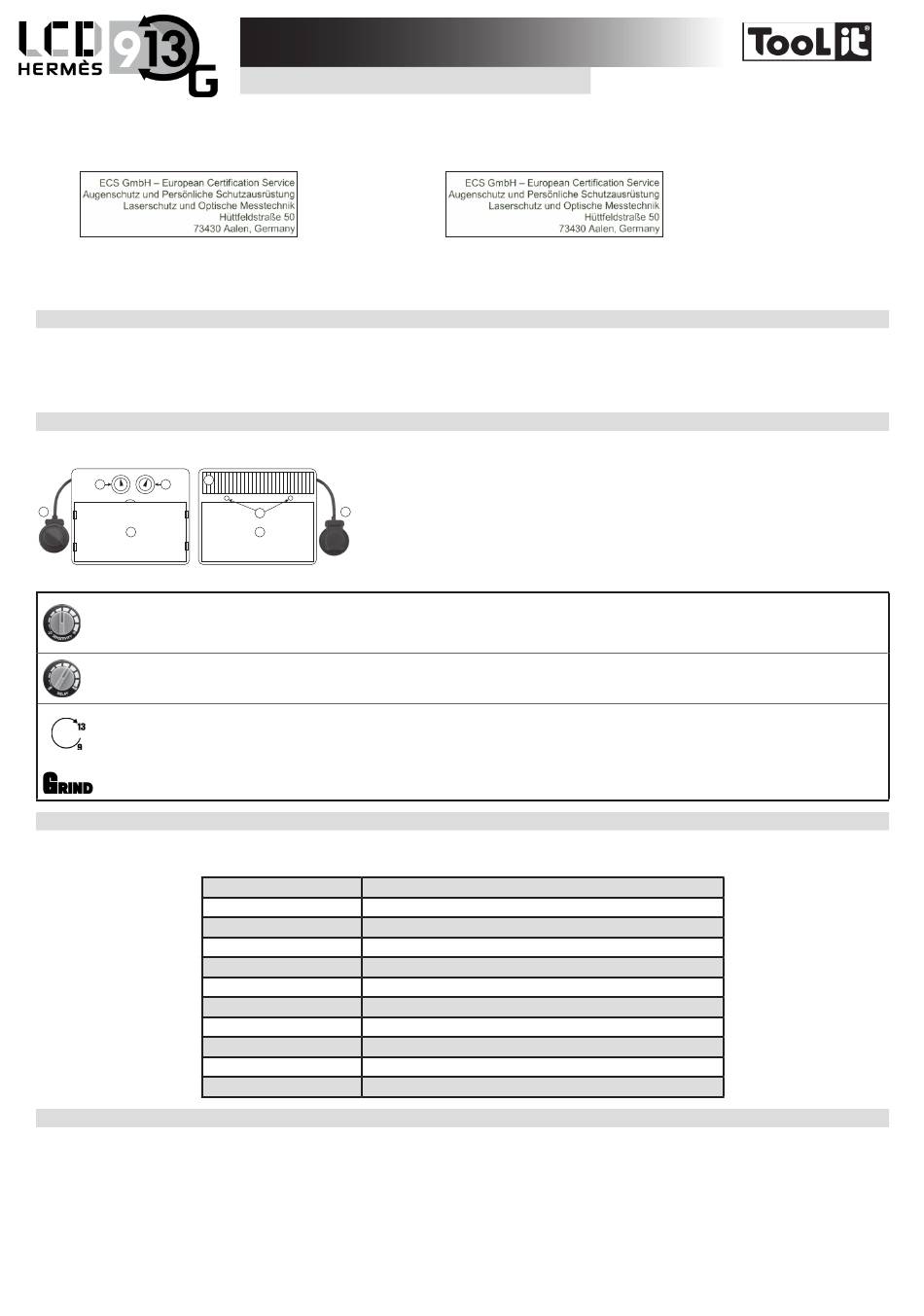

La maschera PROMAX LCD 9.13 G è conforme alla direttiva 89/686 CEE relativa alle attrezzature di protezione individuale. Questa conformità è stabilita dal rispetto delle
norme EN 175, EN 166, EN 168 e EN 379.
Enti notificati
Cellula :
N° identificazione: 1883
Questo manuale è destinato ad aiutarvi nell'utilizzo della maschera PROMAX LCD 9.13 G, consegnata pronta per l'impiego. Per la vostra protezione, leggete attentamente
queste istruzioni prima dell'uso e informatevi correttamente dal vostro responsabile della sicurezza.
PRIMA DELL'USO
-Verificare il buono stato generale della maschera, le regolazioni della crociera.
-Verificare il buon posizionamento e lo stato degli schermi di protezione e del filtro. In caso di anomalia, procedere alla sua rimessa in buono stato.
-Verificare che i 2 rilevatori (6) e la cellula (4) non siano otturati da polveri o da detriti.
-Verificare che le pellicole protettive vengano rimosse dagli schermi di protezione esterna ed interna.
-Verificate se il livello di protezione corrisponde ai metodi di saldatura impiegati. Per aiutarvi nella vostra scelta, basatevi sulla tabella «Metodi di saldatura».
FUNZIONAMENTO
La maschera optoelettronica PROMAX LCD 9.13 G commuta instantaneamente dallo stato chiaro a quello scuro con l'innesco dell'arco, e ritorna allo stato chiaro quando si
arresta l'arco.
4
1 2
7
3
• Potenziometro interno « Sensitivity » : Regolazione di sensibilità in funzione di :
- luce ambiente : In assenza di saldatura, tenere il bottone sulla posizione + sensible (max), poi ritornare progressivamente verso il « min » fino a quando la
cellula passa al chiaro.
- Del procedimento di saldatura : Posizione « max » per la saldatura TIG bassa intensità / Posizione media per la maggior parte dei procedimenti di saldatura
• Potenziometro interno « Delay » : Tempo di ritorno allo stato chiaro.
Permette di ritardare il tempo di ritorno allo stato chiaro per proteggersi dalle radiazioni al termine della saldatura.
• Potenziometro esterno saldatura/molatura :
- Posizione saldatura :
La tinta scura può essere regolata da 9 a 13 grazie ad un pulsante esterno.
- Posizione « GRIND » : Per le operazioni diverse dalla saldatura tipo molatura, è possibile scollegare il sensore passando sulla modalità «GRIND» (molatura).
ATTENZIONE : fate attenzione a riposizionare il potenziometro esterno su « saldatura » prima di ogni operazione di saldatura.
PRECAUZIONI
• La maschera è utilizzabile per tutti i tipi di saldatura eccetto la saldatura ossiacetilenica, la saldatura laser e a gas.
• Uno schermo di protezione esterno e interno deve essere posizionato sistematicamente da una parte e dall'altra del filtro. L'assenza dello schermo può causare dei danni
irreversibili e un pericolo per la vostra sicurezza.
Tinta chiara
Tinta scura
Dimensione del filtro
Tempo di reazione
Alimentazione
Peso
Campo visivo
Campo di applicazione
Garanzia
Tempo di utilizzo
Temperatura di stoccaggio
REGOLAZIONE CROCIERA
La maschera PROMAX LCD 9.13 G è dotata di una crociera che offre 4 regolazioni al saldatore : larghezza, altezza (1), inclinazione (2) e regolazione longitudinale (3)
IT
Casco / Schermo iniziale :
1. Potenziometro «sensitivity» sensibilità
2. Potenziometro «Delay» ritardo
3. Schermo di protezione
7
6 4. Cellula solare
5. Filtro
5
6. Rilevatori
7. Potenziometro «saldatura-molatura»
4
sept-13
104 x 55 x 9 mm
0,00025 s
Solare
385 gr
100 x 49 mm
MMA 5>400A / TIG 5>300A / MIG-MAG 5>400A / Molatura
1 anno
-5°C / + 55°C
-20°C / + 70°C
N° identificazione: 1883
