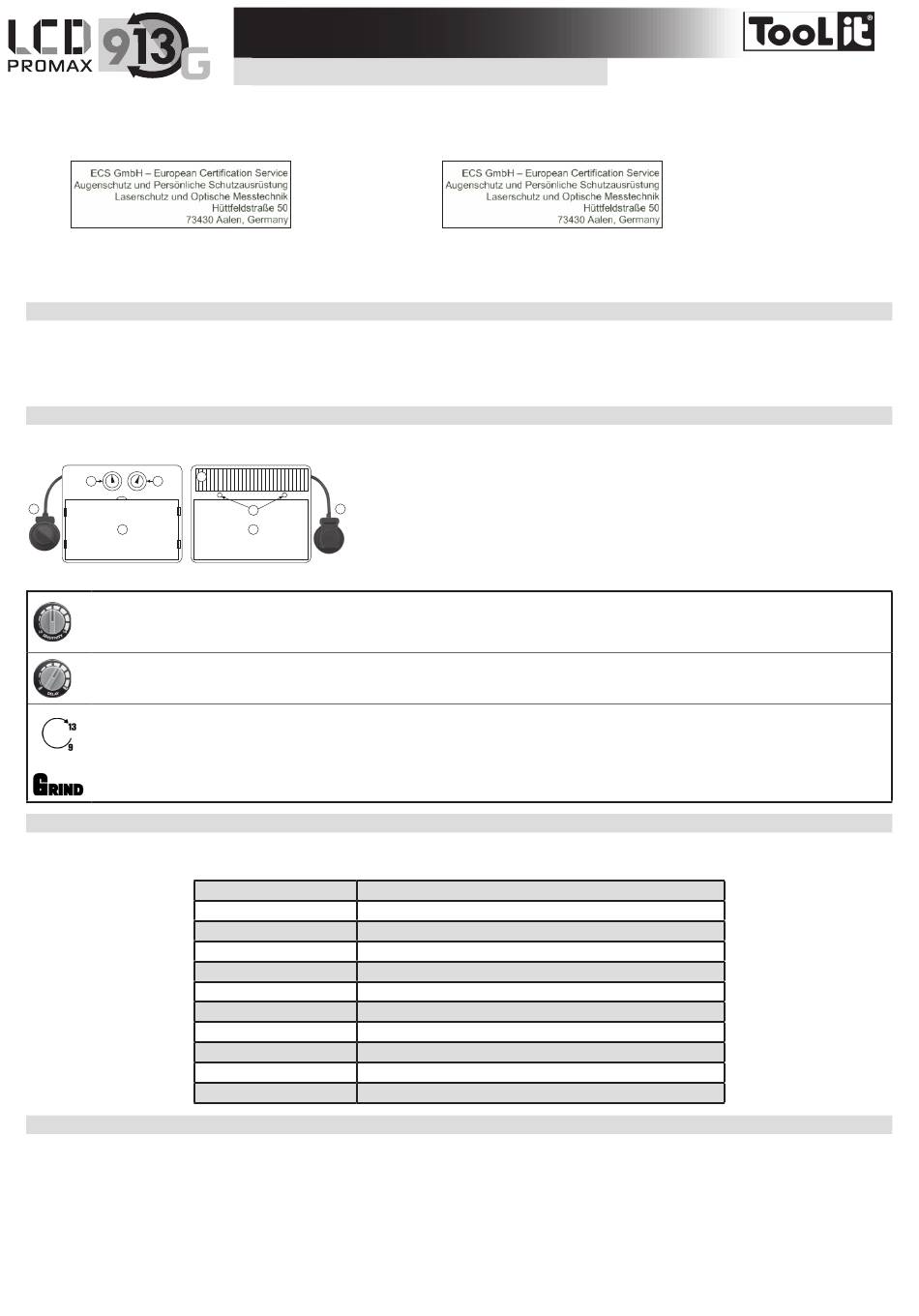

Le masque PROMAX LCD 9.13 G est conforme à la directive 89/686 CEE relative aux équipements de protection individuelle. Cette conformité est établie par le respect des
normes EN 175, EN 166, EN 168 et EN 379.
Organismes notifiés
Cellule :
N° identification : 1883
Ce manuel est destiné à vous aider dans l'utilisation du masque PROMAX LCD 9.13 G, livré prêt à l'emploi. Pour votre protection, lisez attentivement ces instructions avant
l'utilisation et informez-vous convenablement auprès de votre responsable de sécurité.
AVANT UTILISATION
-Vérifier le bon état général du masque, les réglages du serre-tête.
-Vérifier le bon positionnement et l'état des écrans de garde et du filtre. En cas d'anomalie, veuiller procéder à sa remise en état.
-Vérifier que les 2 détecteurs (6) et la cellule (4) ne soient pas obturés par des poussières ou des débris.
-Vérifier que les films protecteurs sont retirés sur les écrans de garde extérieur et intérieur.
-Vérifiez si le niveau de protection correspond aux procédés de soudage employés. Pour vous aider dans votre choix, référez vous au tableau «Procédés de soudage».
FONCTIONNEMENT
Le masque opto-électronique PROMAX LCD 9.13 G commute instantanément de l'état clair à l'état foncé à l'amorçage de l'arc, et retourne à l'état clair lorsque l'arc s'arrête.
4
1 2
7
3
• Potentiomètre interne « Sensitivity » : Réglage de sensibilité en fonction de :
- La lumière ambiante: Hors soudage, tourner le bouton vers la position la + sensible (max), puis revenir progressivement vers « min » jusqu'à ce que la
cellule passe au clair.
- Du procédé de soudage : Position « max » pour le soudage TIG basse intensité / Position médiane pour la plupart des procédés de soudage
• Potentiomètre interne « Delay » : Temps de retour à l'état clair.
Permet de retarder le temps de retour à l'état clair pour se protéger des rayonnements en fin de soudure.
• Potentiomètre externe soudage/grind :
- Position soudage :
La teinte foncée peut être réglée de 9 à 13 grâce au bouton extérieur.
- Position « GRIND » : Pour les opérations hors soudage type meulage, il est possible de basculer le potentiomètre externe sur le mode "GRIND".
ATTENTION : bien veillez à remettre le potentiomètre externe sur « soudage » entre 9 et 13 avant toute opération de soudage.
PRÉCAUTIONS
• Le masque est utilisable pour tous les types de procédés de soudage excepté le soudage Oxyacétylène, le soudage laser et au gaz.
• Un écran de garde extérieur et intérieur doivent être placés systématiquement de part et d'autre du filtre. L'absence d'écran peut provoquer des dommages irréversibles et
un danger pour votre sécurité.
RÉGLAGE SERRE-TÊTE
Le masque PROMAX LCD 9.13 G est équipé d'un serre-tête qui offre 4 réglages au soudeur : largeur , hauteur (1), inclinaison (2) et ajustement longitudinal (3)
FR
Cagoule / Ecran de garde :
1. Potentiomètre «Sensitivity»
2. Potentiomètre «Delay»
3. Écran de protection
7
6 4. Cellule solaire
5. Filtre
5
6. Détecteurs
7. Potentiomètre «soudage-Grind»
Teinte claire 4
Teinte foncée 9-13
Dimension du filtre 104 x 55 x 9 mm
Temps de réaction 0,00025 s
Alimentation
Solaire
Poids
385 gr
Champs de vision
100 x 49 mm
Champs d'application MMA 5>400A / TIG 5>300A / MIG-MAG 5>400A / Grind
Garantie 1 an
Temps d'utilisation -5°C / + 55°C
Température de stockage -20°C / + 70°C
N° identification : 1883
