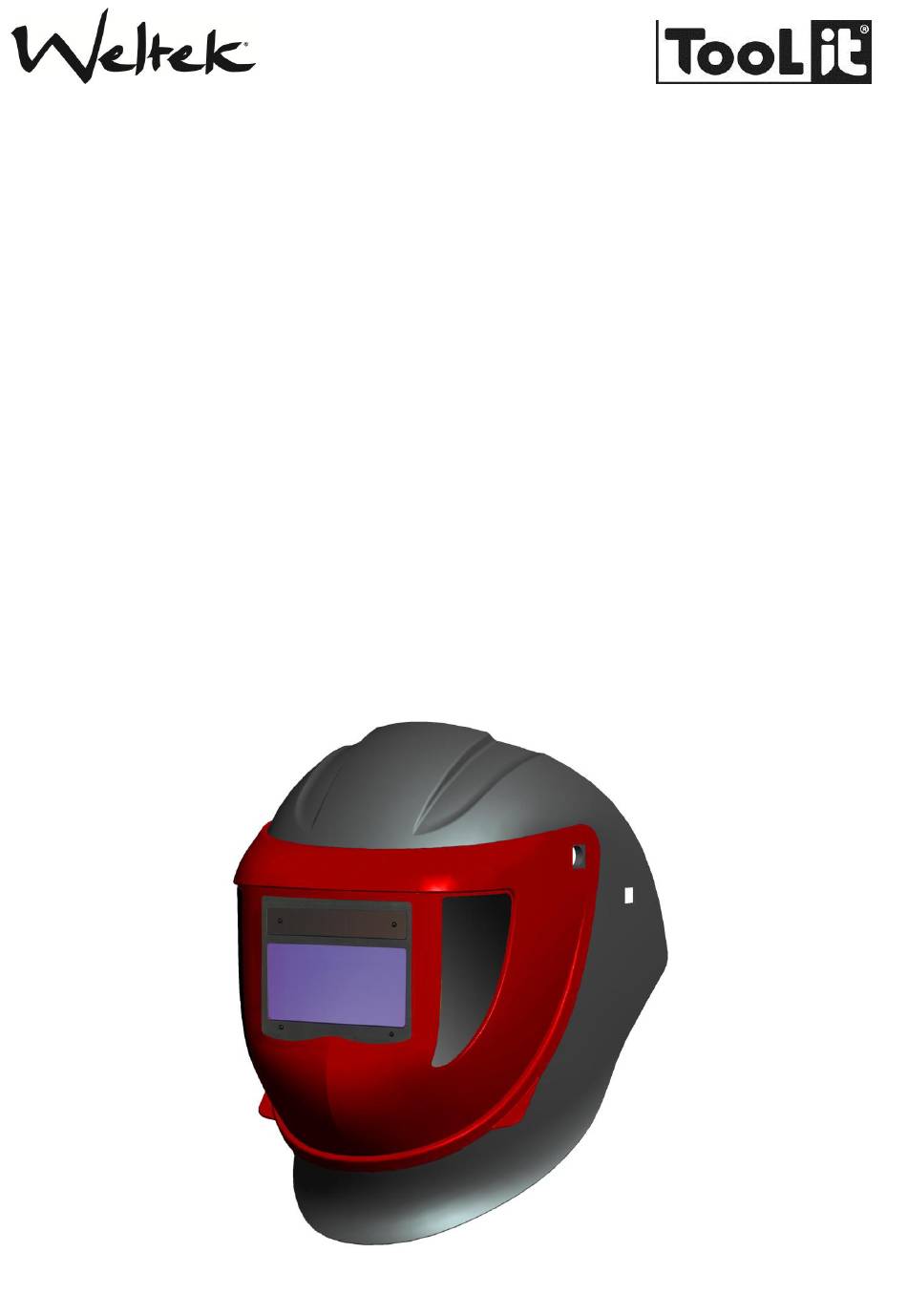

- Seite 1 Schweißhelm Navitek 5-8/9-13 Betriebsanleitung...
- Seite 2 Betriebsanleitung Betriebsanleitung für den Schweißhelm Navitek 5-8/9-13 zum Schutz beim Schweißen, gemäß Absatz 1.4 des Absatzes II der EG-Normen. Der Schweißhelm Navitek 5-8/9-13 dient zum Schutz und der Sicherheit des Schweißers. Der Schweißhelm Navitek 5-8/9-13 darf nur für Lichtbogenschweißen benutzt werden. Die passende Abdunkelungsstufe entnehmen Sie der Tabelle 1 (s.
- Seite 3 Signalfarben nicht richtig erkennt werden könnten. Der Schweißhelm Navitek 5-8/9-13 kann bei geringer Beleuchtung oder unter starken Sonnenstrahlungen benutzt werden. Regelung des Schweißbandes: Der Schweißhelm Navitek 5-8/9-13 ist mit einem Komfortschweißband ausgestattet, das sich auf vier verschiedene Arten anpassen lässt: Durchmesser, Höhe, Winkel und Weite. Wartung und Instandhaltung Der Schweißhelm Navitek 5-8/9-13 darf nicht auf den Boden fallen.
- Seite 4 Skizze 1 Skizze 2 Entfernen und Einbau einer neuen Außenscheibe (6): Zum Ersetzen der Außenscheibe (6) muss die Elektronikkassette durch das Abschrauben von 2 Schrauben (9) auf der inneren Seite der klappbaren Vorderseite (2) entfernt werden. Dadurch können der Befestigungsrahmen (9), die Elektronikkassette (8) und das Traggestell (7) entfernt werden. Die alte Scheibe (6) kann dann entfernt und die neue eingefügt werden, bevor das Traggestell (7), die Elektronikkassette (8), der Rahmen und die 2 Schrauben (9) neu montiert werden.
- Seite 5 Hellstufe, wenn der Schweißvorgang beendet ist. Auswahl der Dunkelstufe Auf der Kassette S9 kann die Dunkelstufe durch den Druck auf die Taste Weld/Grind eingestellt werden. Zwei Einstellbereiche sind verfügbar: Stufe DIN 5 bis DIN 8 Stufe DIN 9 bis DIN 13 Drücken Sie auf eine der Range Pfeiltasten, unten für eine hellere Dunkelstufe, oben für eine dunklere Dunkelstufe.
- Seite 6 (Sollte der Helm länger im Dunkel gelegen haben, lassen Sie ihn 20 Minuten im Licht liegen. Sollte der Sensor nach 20 Minuten nicht reagieren, kontaktieren Sie Ihren Fachhändler). Sobald die Kassette aktiv ist, prüfen Sie die Stufenänderungen durch den Druck auf die obere und untere Pfeiltaste.
- Seite 7 WELTEK ZI DES BATTERSES 01700 BEYNOST FRANCE TEL +33 (0) 4 37 85 54 27...
-
Seite 8: Atemschutzsystem Airkos Für Navitek-Schweißhelme
Atemschutzsystem Airkos für Navitek-Schweißhelme CE-Kennzeichnung gemäß BS EN12941: 1998 ATEMSCHUTZSYSTEM MIT ELEKTRISCHEM FILTER, INKLUSIVE SCHWEISS- ODER SCHUTZHELM. KLASSE TH2 P R SL BETRIEBSANLEITUNG... -
Seite 9: Inhaltsverzeichnis
Wichtig: Diese Betriebsanleitung muss vor der Benutzung komplett gelesen und verstanden werden. Bewahren Sie die Betriebsanleitung auf. Notwendige Informationen zur Benutzung des unabhängigen Atemschutzsystems mit Helm. Bevor Sie das Atemschutzsystem Airkos auspacken, lesen Sie die nachfolgenden Hinweise durch. Eine fehlerhafte Benutzung lässt die Garantie erlöschen und kann gegebenenfalls zu Gesundheitsschäden führen. -
Seite 10: Übersicht
Der Benutzer muss zum korrekten Einsatz von Airkos diese Betriebsanleitung verstehen und befolgen. Wenn die Filtereinheit Airkos ausgeschaltet ist, ist kein Atemschutz verfügbar. Sobald die Einheit Airkos ausgeschaltet ist, steigt die CO -Konzentration im Helm und der Sauerstoffgehalt nimmt ab: Die Filtereinheit darf nur im eingeschalteten Zustand benutzt werden! DIE EINHEIT DARF NICHT BENUTZEN WERDEN: ... -
Seite 11: Montage
Navitek, mit einem Kopfumfang von 535 bis 600 mm. Airkos ist mit einer wiederaufladbaren, austauschbaren Lithium-Ionen-Batterie ausgestattet. Airkos warnt den Benutzer mit einem Signalton, wenn die minimale Luftmenge (MMDF) von 170l/m nicht erreicht werden kann. Ertönt der Warnton, muss der Anwender sofort den belasteten Bereich verlassen. Eine entladenen Batterie oder ein Verstopfung der Filtereinheit wird über einen Warnton und einen optisches Signal angezeigt. - Seite 12 Die Lithium-Ionen-Batterie in die Filtereinheit einlegen und die Batterie verriegeln: 5.2.1. Anpassen des Gurtes: Legen Sie denn Gurt so an, dass die Filtereinheit im Rücken liegt und passen Sie den Gurt an Ihre Größe an. Verriegeln Sie den Gurt mit den beiden Plastikclips. Wenn der Gurt zu groß ist, ziehen Sie das Gurtband am Plastikclip nach hinten, ist der Gurt zu klein, schieben Sie es nach vorne.
-
Seite 13: Den Filter Entfernen
5.2.3. Den Filter entfernen: Öffnen der Filterabdeckung: Greifen Sie die Abdeckung auf der rechten Seite und öffnen Sie die Abdeckung. ACHTUNG! Nie Werkzeuge zum Öffnen des Deckels benutzen. Zum Entfernen des Filters, drehen Sie ihn leicht beim Ziehen. Reinigen Sie den Innenraum der Einheit mit einem trockenen, weichen Tuch. 5.2.4. -
Seite 14: Den Schweißhelm Vorbereiten
5.2.7. Den Schweißhelm vorbereiten: Führen Sie die Einstellungen der Sensoren durch (s. Betriebsanleitung des Schweißhelmes). Danach, stellen Sie den Durchmesser auf das Maximumn ein und wählen Sie einen Winkel aus. Klappen Sie den Schweißhelm hoch. Setzen Sie den Schweißhelm auf und passen Sie das Kopfband an, bis der Helm bequem und sicher sitzt. Ziehen Sie den elastischen Kinnschutz und den Helm gleichzeitig nach unten. -
Seite 15: Vor Dem Gebrauch
6. Vor dem Gebrauch: 6.1 Kontrolle vor dem Einsatz: Stellen Sie vor dem Einschalten sicher, dass: · alle Teile vorhanden und im guten Zustand sind und keine sichtbaren Beschädigungen aufweisen. Beschädigte und abgenützte Teile müssen ersetzt werden. Kontrollieren Sie den Schlauch, die Verschlüsse und das Gesichtsteil. -
Seite 16: Aufladung Der Batterie
6.3.1. Aufladung der Batterie: Prüfen Sie die Spannung der Steckdose und Ihre Funktionalität. Schließen Sie das Ladegerät in die Steckdose an. Schließen Sie die Batterie an das Ladegerät an. Der Anschluss ist auf der Rückseite der Batterie. Der Ladezustand wird mit einer roten LED angezeigt. Sobald die Batterie aufgeladen ist, fängt die Ladeerhaltung an: die rote LED erlischt und die grüne LED leuchtet. -
Seite 17: Probleme/Lösungen
8. Probleme/Lösungen: Bei einer abrupten Veränderung der Luftmenge, müssen die folgenden Aspekte geprüft werden: · die richtige Montage aller Teile. · die Batterie und ihre Sitz in der Filtereinheit. · die einwandfreie Funktion des Ladegerätes. · der Filter und sein Verstopfungsgrad. ·... -
Seite 18: Liste Der Ersatzteile Und Explosionszeichnung
10. Liste der Ersatzteile und Explosionszeichnung: ARTIKEL BEZEICHNUNG ART.-NR. WELTEK Haube für Schweißhelm Navitek CR7032 Kopfband mit Luftzufuhr CR7025 Luftschlauch mit Schutzhülle CR7010 Traggurt CR7001 Ladegerät Europa CR7022 Ladegerät International/Universell CR7023 Batterie Standard CR7020 Filtereinheit CR7082 Hauptfilter P R SL CR7050 (Art.-Nr. -
