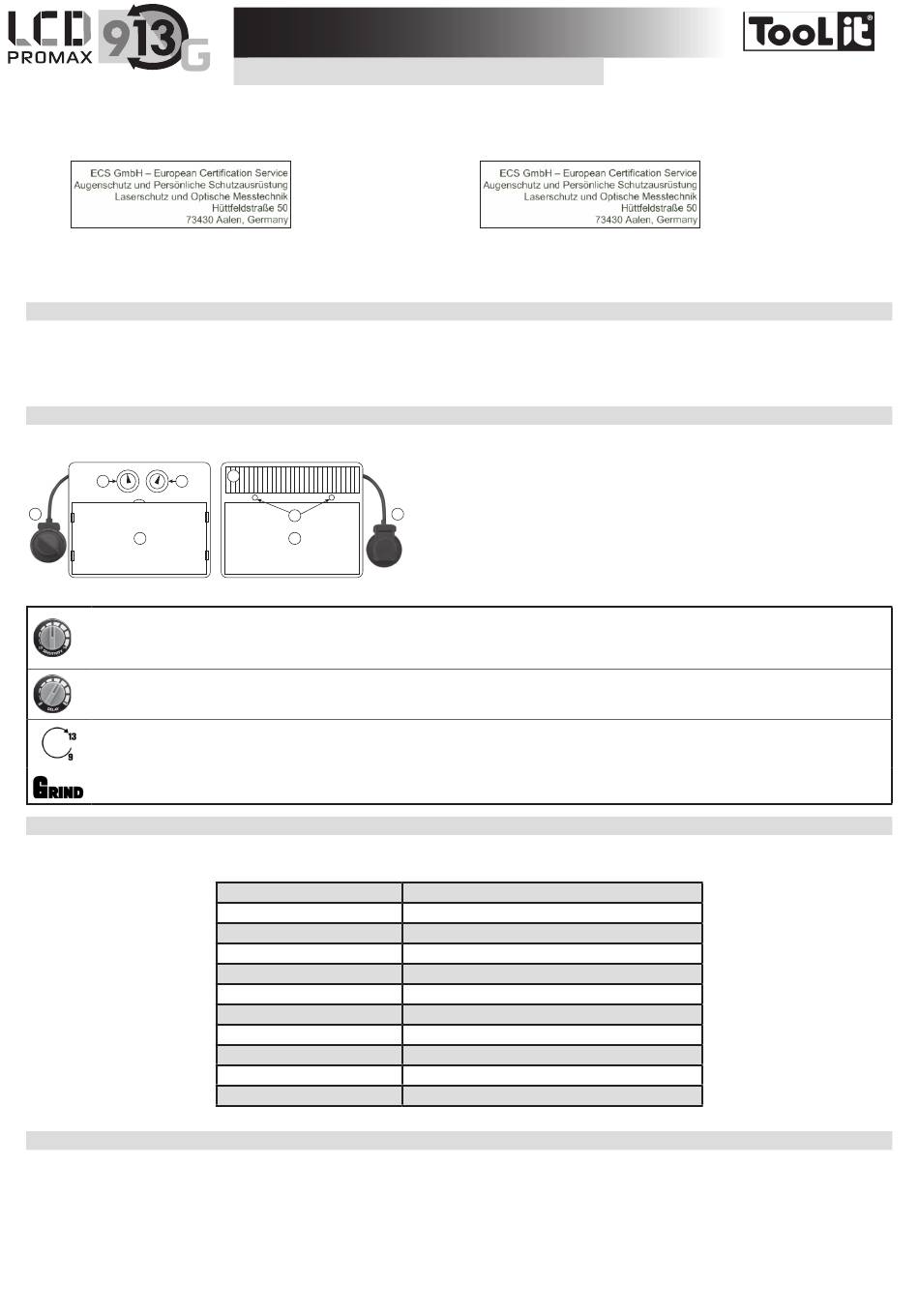

Tool it PROMAX LCD 9.13 G Bedienungsanleitung Seite 11

La máscara PROMAX LCD 9.13 G se ajusta a las directivas 89/686 CEE sobre los equipos de protección individual. Esta conformidad se establece por el cumplimiento de las
normas EN 175, EN 166, EN 168 y EN 379.
Organismos notificados:
Célula:
Nº de identificación: 1883
Este manual le ayudará a entender el uso de la máscara PROMAX LCD 9.13 G, la cual está lista para usarse. Lea atentamente estás instrucciones para su protección antes de
su uso e infórmese adecuadamente de la protección que necesita.
ANTES DE SU USO
-Compruebe el buen estado general de la máscara y los ajustes de la sujeción para la cabeza.
-Compruebe el buen posicionamiento de la máscara y el estado de las pantallas protectoras y del filtro. En caso de anomalía, póngalo como debe ser.
-Compruebe que los dos detectores (6) y la célula (4) no estén obstruidos por el polvo o por restos.
-Compruebe que los films protectores estén retirados de las pantallas de protección exterior e interior.
-Compruebe que el nivel de protección corresponde a los procedimientos de soldadura empleados. Para elegir el nivel, véase la tabla de «procesos de soldadura».
FUNCIONAMIENTO
La máscara optoelectrónica PROMAX LCD 9.13 G cambia de claro a oscuro con el cebado del arco, y vuelve al estado claro cuando el arco se detiene.
1 2
7
3
• Potenciómetro interno « Sensitivity » : Ajuste de la sensibilidad en función de :
- La luz ambiente: cuando no esté soldando, ponga el botón en la posición más sensible (máx), y vaya disminuyendo progresivamente hacia « min » hasta
que la célula se aclare.
- Durante la soldadura : En « max » para la soldadura TIG de baja intensidad / Posición media para la mayoría de soldaduras
• Potenciómetro interno « Delay » : tiempo de retorno al estado claro.
Permite retardar el tiempo de retorno al estado claro para protegerse de la radiación del final de la soldadura.
• Potenciómetro externo weld/grind (soldadura/pulido):
- Posición soldadura :
El tinte oscuro puede ajustarse de 9 a 13 con el botón exterior.
• Posición « GRIND » : Para las operaciones de pulido, se puede poner el potenciómetro externo en modo "GRIND".
Cuidado: Vuelva a ponerlo en WELD antes de cualquier operación de soldadura.
PRECAUCIONES
• La máscara se puede usar para todos los tipos de procesos de soldadura excepto la soldadura con Oxyacetyleno, la soldadura láser y al gas.
• Debe haber siempre una pantalla protectora a ambos lados del filtro. La ausencia de estas pantallas puede provocar daños irreversibles y poner en peligro su seguridad.
AJUSTE PARA LA CABEZA
La máscara PROMAX LCD 9.13 G tiene una diadema de ajuste con 4 ajustes: anchura, altura (1), inclinación (2)y ajuste longitudinal (3).
ES
Capucha / Pantalla de protección :
4
7
6
5
Tinte claro
Tinte oscuro
Dimensiones del filtro
Tiempo de reacción
Alimentación eléctrica
Peso
Campos de visión
Campos de aplicación
Garantía
Tiempo de uso
Temperatura de almacenaje
Nº de identificación: 1883
1. Potenciómetro «Sensitivity»
2. Potenciómetro «Delay»
3. Pantalla de protección
4. Célula solar
5. Filtro
6. Sensores
7. Potenciómetro «Weld-Grind» (soldadura - amoladora)
4
9-13
104 x 55 x 9 mm
0,00025 s
Solar
385 gr
100 x 49 mm
MMA 5>400A / TIG 5>300A / MIG-MAG 5>400A / Grind
1 año
-5°C / + 55°C
-20°C / + 70°C
