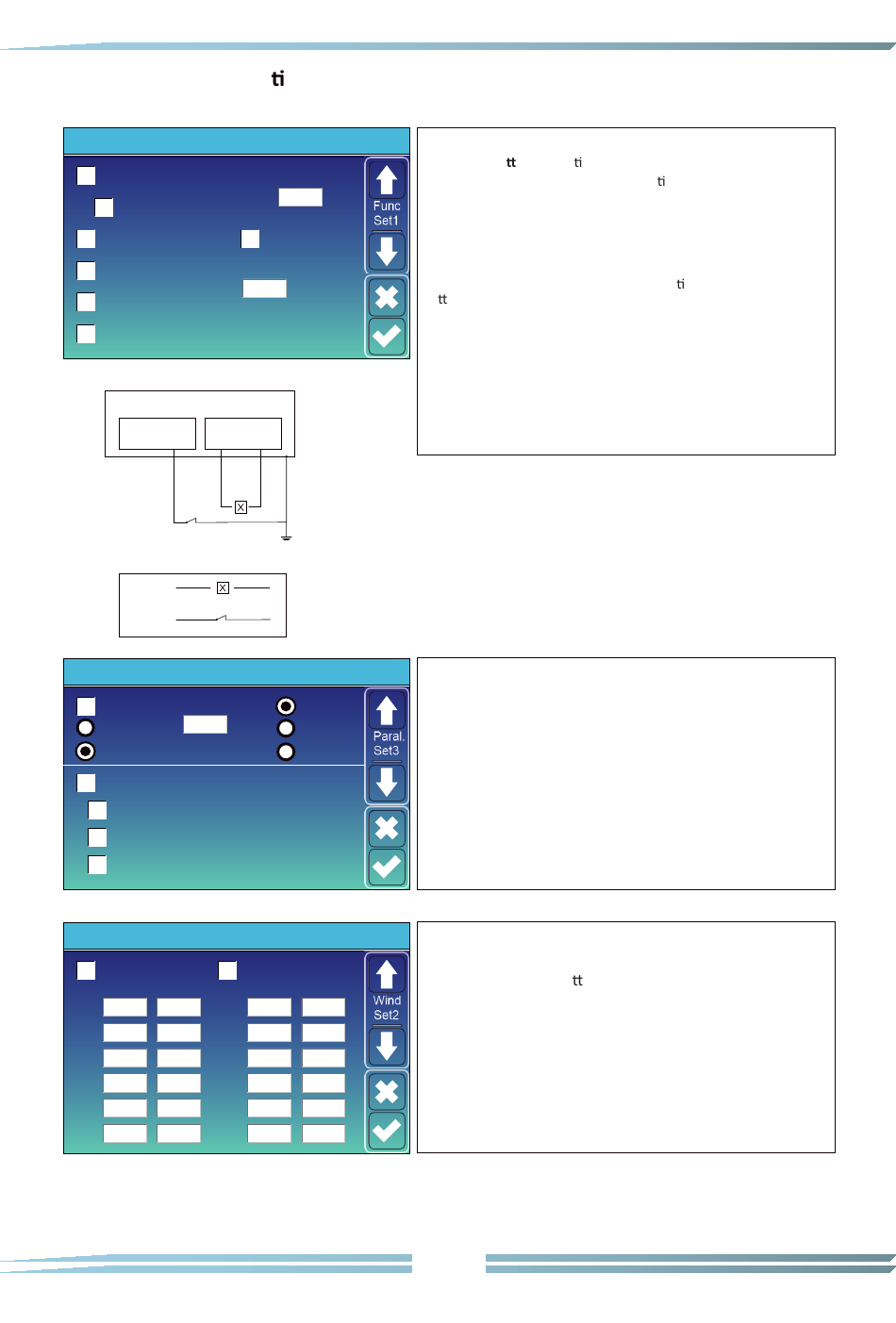

5.10 Erweiterte Funk onseinstellungen
Advanced Function
Solar Arc Fault ON
Clear Arc_Fault
System selfcheck
DRM
Signal ISLAND MODE
BMS_Err_Stop
Wechselrichter
Lastanschluss
L
N
ATS
230V
Externes Relais
Spule
Geschlossener
Kontakt
Advanced Function
Modbus SN
Parallel
00
Master
Slave
Ex_Meter For CT
A Phase
B Phase
C Phase
Advanced Function
DC1 for WindTurbine
V1
0V
0.0A
V7
V2
0V
0.0A
V8
V3
0V
0.0A
V9
V4
0V
0.0A
V10
V5
0V
0.0A
V11
V6
0V
0.0A
V12
Backup Delay
0S
Func
Set1
Gen peak-shaving
CT Ratio
2000：1
Gehäuse
Erdung
A Phase
B Phase
Paral.
Set3
C Phase
DC2 for WindTurbine
Wind
0V
0.0A
Set2
0V
0.0A
0V
0.0A
0V
0.0A
0V
0.0A
0V
0.0A
Solarbogenfehler EIN: Dies gilt nur für die USA.
System-Selbs est: Deak viert. Nur für die Fabrik.
Generator-Spitzenlastabdeckung: Ak vieren. Wenn die Leistung
des Generators den Nennwert überschreitet, liefert der
Wechselrichter den redundanten Teil, um sicherzustellen, dass der
Generator nicht überlastet wird.
DRM: Für den AS4777-Standard
Backup-Verzögerung: Reserviert
B M S _ E r r _ S t o p : W e n n d i e s a k v i e r t i s t u n d d a s
Ba eriemanagementsystem (BMS) nicht mit dem Wechselrichter
kommunizieren kann, wird der Wechselrichter stoppen und einen
Fehler melden.
Signalinselmodus: Wenn der Wechselrichter mit dem Netz
verbunden ist, gibt der ATS-Port 230 Vac aus und wird verwendet,
um die Neutralleiterverbindung (Lastanschluss N) über eine
externe Relaisverbindung zu trennen. Wenn der Wechselrichter
vom Netz getrennt ist, beträgt die Spannung am ATS-Port 0 und die
Neutralleiterverbindung bleibt bestehen. Weitere Details finden
Sie im Bild links.
Ex_Meter für CT: Wenn das System dreiphasig ist und
ein CHNT-Dreiphasen-Energiezähler (DTSU666)
verwendet wird, klicken Sie auf die entsprechende
Phase, an die der Hybrid-Wechselrichter angeschlossen
ist. z.B. Wenn die Ausgabe des Hybrid-Wechselrichters
an Phase A angeschlossen ist, klicken Sie auf Phase A.
Dies ist für die Windturbine.
Hinweis: Diese Schni stelle ist nicht für alle Firmware-
Versionen verfügbar.
