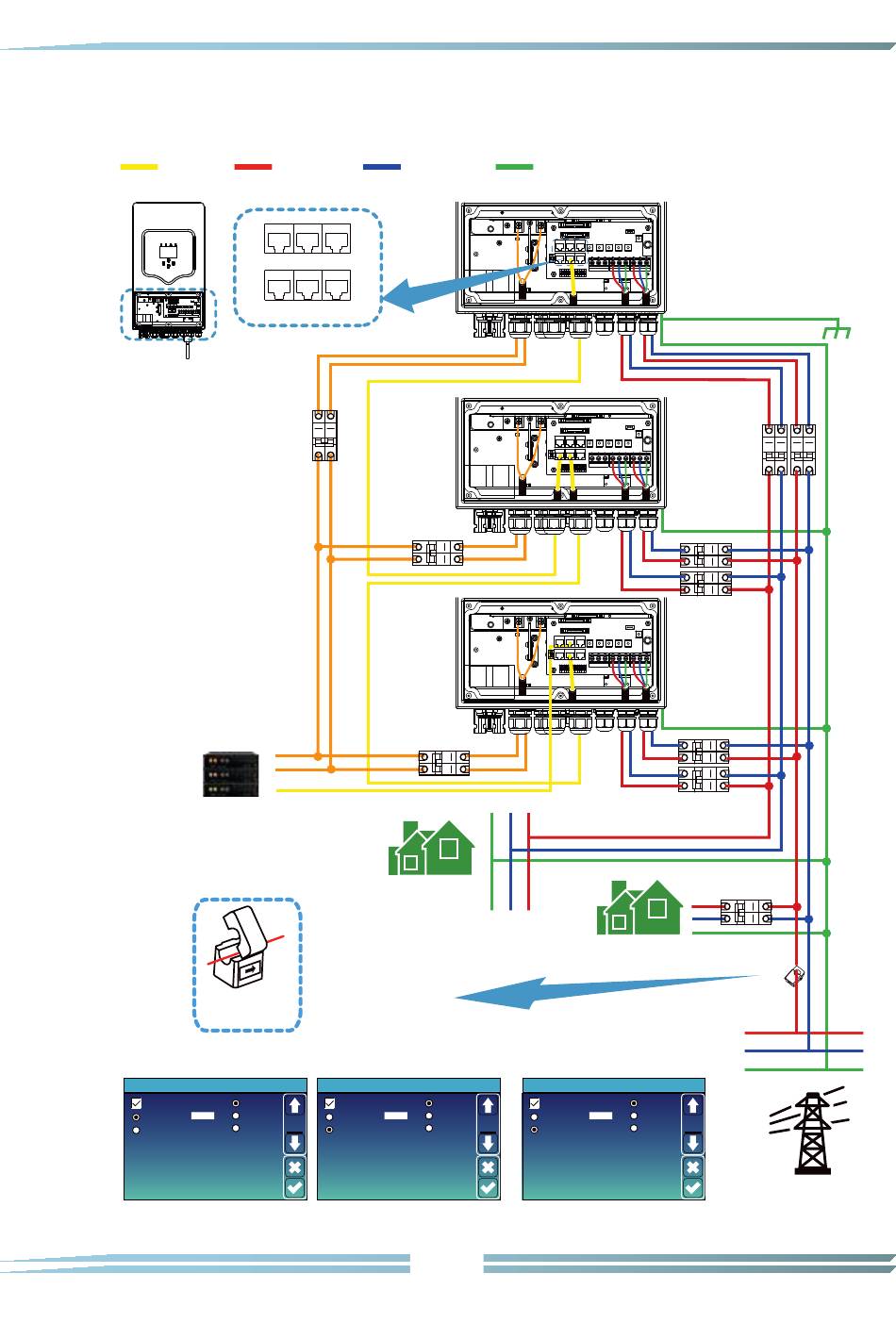

3.10 Schaltplan für parallele einphasige Verbindung
CAN
Wechselrichter
DC- Schutzschalter
①②③
DC-Schutzschalter für die Batterie
SUN 3.6K-SG: 120A DC-Schutzschalter
SUN 5K-SG: 150A DC-Schutzschalter
④⑥⑧ AC-Schutzschalter für Netzport
SUN 3.6K-SG: 40A AC-Schutzschalter
SUN 5K-SG: 40A AC-Schutzschalter
⑤⑦⑨
AC-Schutzschalter für Backup der Lastport
SUN 3.6K-SG: 32A AC-Schutzschalter
SUN 5K-SG: 40A AC-Schutzschalter
AC-Schutzschalter
⑩
Hängt von der Hauslast ab
Batterie
CT
Pfeil, der auf
das Netz zeigt
Master-Wechselrichter
Advanced Function
Parallel
Modbus SN
01
Master
Slave
L-Leitung
N-Leitung
Wechsel
richter
Nr.3
BMS 485
BMS CAN DRMs
(Slave)
parallel_1 parallel_2 RS485
Wechsel
①
richter
Nr.2
(Slave)
DC-Schutz
②
schalter
Wechsel
richter
Nr.1
(Master)
DC-Schutzschalter
③
Hauslast
Il lato secondario del
trasformatore di corrente
deve essere collegato
solo all'inverter
Slave-Wechselrichter
Advanced Function
A Phase
Parallel
Modbus SN
B Phase
02
Master
Paral.
Set3
C Phase
Slave
- 18 -
PE-Leitung
L N PE L N PE
Gen
L N PE L N PE
Gen
L N PE L N PE
Gen
PE N L
Hauslast
Slave-Wechselrichter
Advanced Function
A Phase
Parallel
Modbus SN
B Phase
03
Master
Paral.
Set3
C Phase
Slave
L N PE
Load
Grid
⑤
L N PE
Load
Grid
⑥
⑦
L N PE
Load
Grid
⑧
⑨
AC-Schutz
⑩
schalter
TC
A Phase
B Phase
Paral.
Set3
C Phase
Erdung
④
L
N
PE
Netz
