Sennheiser ADN-W AM Bedienungsanleitung
Antenna module
Verwandte Anleitungen für Sennheiser ADN-W AM
Inhaltszusammenfassung für Sennheiser ADN-W AM

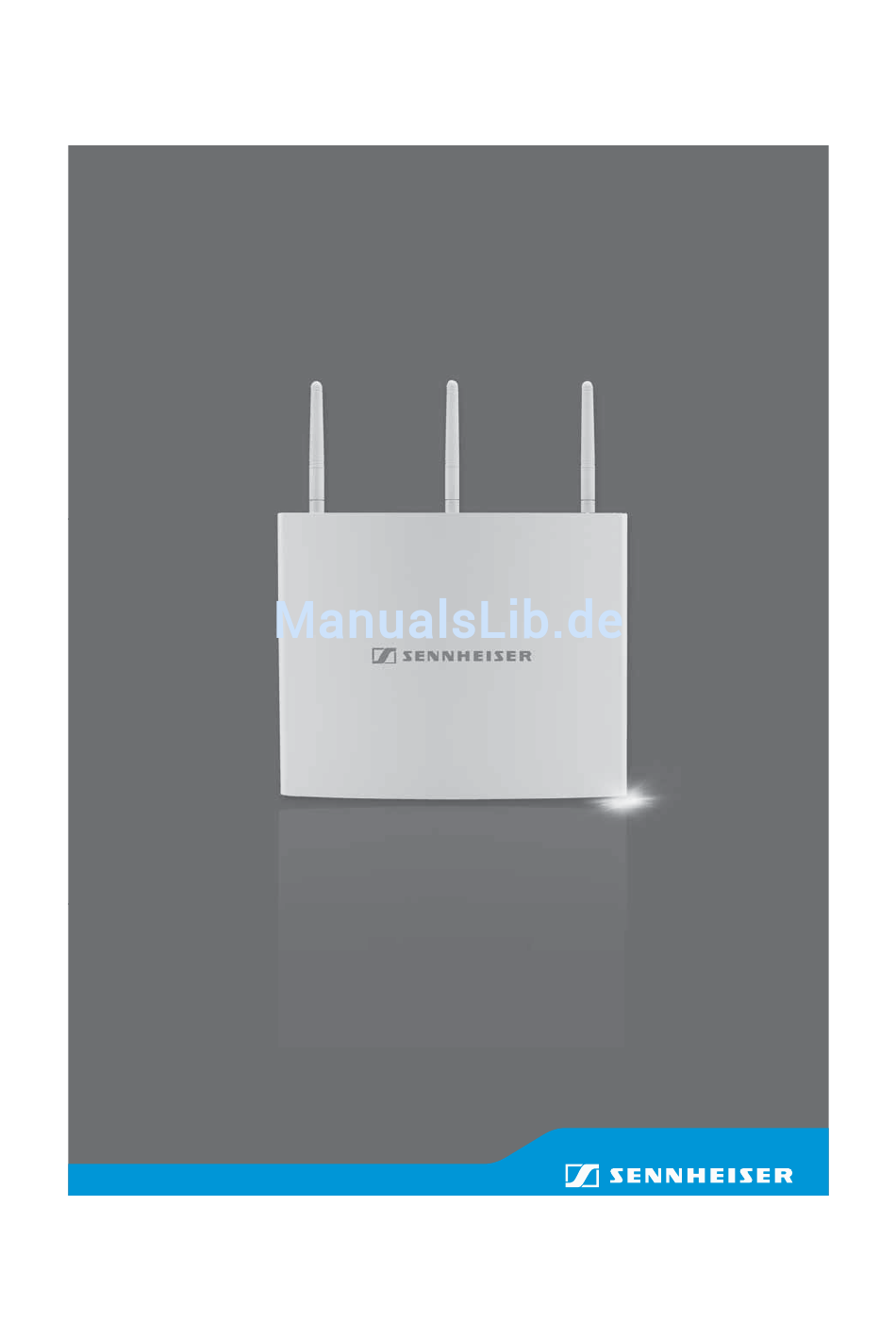

- Seite 1 ADN-W AM Antenna Module 使用说明 Bedienungsanleitung 説明書 Instruction manual Betjeningsvejledning Notice d‘emploi Käyttöohje Instrucciones de uso Bruksanvisning Istruzioni per l’uso Bruksanvisning Руководство по эксплуатации Gebruiksaanwijzing...
-
Seite 3: Inhaltsverzeichnis
• auf der zur Zentraleinheit ADN CU1 mitgelieferten DVD-ROM. Das Antennenmodul ADN-WcAM Das Antennenmodul ADN-W AM ist ein Bestandteil des Konferenz- systems Sennheiser ADN. Verbunden mit der Zentraleinheit ADN CU1 steuert das Antennen- modul ADN-W AM die Funk-Datenübertragung der drahtlosen Dele- gierten-Sprechstellen ADN-W D1 und der Vorsitzenden-Sprechstellen ADN-W C1. -
Seite 4: Lieferumfang
Lieferumfang Lieferumfang 1 Antennenmodul ADN-W AM mit 3 Stabantennen (Version ADN-W AM oder ADN-W AM-US) 1 Systemkabel SDC CBL RJ45-5, Länge 5 m 1 Gewindeeinsatz (5/8" auf 3/8") 1 Bedienungsanleitung Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch der Produkte schließt ein, •... -
Seite 5: Für Den Betrieb Erforderliche Komponenten
Funktion NTc12-50C-EU, Netzteil, 505712 für die optionale Span- (optional) EU-Version nungsversorgung des Antennenmoduls NTc12-50C-UK, Netzteil, 505713 ADN-W AM, falls die UK-Version Versorgung über das NTc12-50C-US, Netzteil, 505714 Systemkabel nicht US-Version ausreicht Weiteres Zubehör für das ADN-Konferenzsystem finden Sie unter www.sennheiser.com. -
Seite 6: Produktübersicht Adn-W Am
Produktübersicht ADN-W AM Produktübersicht ADN-W AM 95 mm Öse für Sicherungsseil Antennen-Überwurfmutter Zugentlastung Wandbefestigungsösen Buchse Ausgang Stativgewinde 5/8" mit Gewindeeinsatz 3/8" Buchse Eingang > Gummifüße Hohlklinkenanschluss für optionales Netzteil NT 12-50C Typenschild Antennen 4cc|ccADN-W AM... -
Seite 7: Antennenmodul Für Den Betrieb Vorbereiten
Antennenmodul für den Betrieb vorbereiten Antennenmodul für den Betrieb vorbereiten Antennen anschließen Verwenden Sie grundsätzlich alle 3 Antennen, um den reibungslosen Drahtlosbetrieb sicherzustellen. Im Auslieferungszustand sind die 3 Antennen vormontiert. VORSICHT Drahtlosbetrieb außerhalb der gesetzlichen Vorgaben! Wenn Sie andere Antennen für das Antennenmodul verwenden als die mitgelieferten, kann die Sendeleistung des Konferenzsystems gesetz- liche Vorgaben überschreiten und andere Funkelektronik stören. - Seite 8 Produktschäden durch ungeeignete Spannungsversorgung! Wenn Sie ein ungeeignetes Netzteil verwenden, kann das Antennen- modul ADN-WcAM beschädigt werden. Verwenden Sie ausschließlich das Netzteil NTc12-50C für das Anten- nenmodul ADN-W AM. Verbinden Sie den Hohlklinkenstecker des Netzteils NTc12-50C mit dem Hohlklinkenanschluss NT 12-50C Führen Sie das Kabel durch die Zugentlastung...
-
Seite 9: Antennenmodul Aufstellen Und Ausrichten
Antennenmodul aufstellen und ausrichten Antennenmodul aufstellen und ausrichten VORSICHT Gefahr von Verletzungen und Sachschäden! Durch nicht ausreichende Befestigung kann das Anten- nenmodul von der Wand, Decke oder dem Stativ herun- terfallen oder umkippen und dabei Personen verletzen oder Sachschäden verursachen. Sichern Sie das Antennenmodul gegen Herunterfallen oder Umkippen mit einem Sicherungsseil, das an einem separaten Haken befestigt ist. - Seite 10 Antennenmodul aufstellen und ausrichten VORSICHT Gefahr von Funkstörungen! Wenn Sie das Antennenmodul und Drahtlos-Sprechstellen des Konfe- renzsystems zu dicht nebeneinander platzieren, können Funkstörun- gen auftreten. Stellen Sie die Drahtlos-Sprechstellen mit einem Abstand von: – mindestens 1cm zum Antennenmodul und – mindestens 0,5cm zu anderen Drahtlos-Sprechstellen auf. ADN CU1 Die Funkreichweite des Antennenmoduls und der Drahtlos-Sprech- stellen beträgt ca.
- Seite 11 Antennenmodul aufstellen und ausrichten Räumen bis ca. 10 m Höhe empfehlen wir eine Deckenmontage: Montieren Sie das Antennenmodul mittig an der Decke oberhalb der Drahtlos-Sprechstellen. Richten Sie die Antennen waagerecht und im 90°-Winkel zu den Drahtlos-Sprechstellen aus. < 10 m Räumen mit mehr als 10 m Höhe empfehlen wir eine Wandmon-...
-
Seite 12: Antennenmodul Mit Der Zentraleinheit Adn Cu1 Verbinden
Spannungsversorgung ADN PS anschließen. Dabei ist es unerheblich, ob Sie eine Strang- oder Ringverkabelung nutzen. Das Antennenmodul wird wie eine Sprechstelle an den Kabelstrang oder -ring angeschlossen. ADN CU1 ADN-W AM IN –– AUDIO –– OUT PORT II PORT I 100-240V~ 2x 52.8V... -
Seite 13: Antennenmodul Ein-/Ausschalten
ADN CU1 Ein-/ Ausschalter in die Position „I“. Die Zentraleinheit schaltet sich ein, das Display leuchtet. Das ange- schlossene Antennenmodul ADN-W AM schaltet sich ebenfalls ein. ADN CU1 ADN-W AM ADN CU1 Um das Antennenmodul auszuschalten: Trennen Sie das Systemkabel am Eingang des Antennen- moduls. -
Seite 14: Drahtlosbetrieb Konfigurieren
Drahtlosbetrieb konfigurieren Drahtlosbetrieb konfigurieren VORSICHT Risiko von Gesetzesüberschreitung! Wenn Sie Funkfrequenzen und Signalstärken verwenden, die in Ihrem Land nicht frei nutzbar sind, besteht das Risiko von Gesetzesüber- schreitungen. Nutzen Sie nur die in Ihrem Land zugelassenen Funkfrequenzen und Funksignalstärken. Wählen Sie im Menü der Zentraleinheit ADN CU1 unter „Funkein- stellungen“... -
Seite 15: Antennenmodul Reinigen Und Pflegen
Sie in der ADN System-Bedienungsanleitung. Antennenmodul reinigen und pflegen Reinigen Sie das Produkt ausschließlich mit einem trockenen und weichen Tuch. Technische Daten ADN-W AM Funk-Frequenzbereiche 2,4 GHz; 5,1 bis 5,9 GHz (siehe Seite 14) Funk-Ausgangsleistung 25 bis 100 mW (abhängig vom eingestellten... -
Seite 16: Ce-Konformität
Technische Daten ADN-W AM In Übereinstimmung mit Europa EN 301489-1/-17 0682 Funk EN 300328 EN 301893 EN 300440-1/-2 Sicherheit EN 60065 Zugelassen für 47 CFR Part 15 FCC ID: DMOADNWAM Kanada Industry Canada RSS 210 IC: 2099A-ADNWAM CE-Konformität RoHS-Richtlinie (2011/65/EU) R&TTE-Richtlinie (1999/5/EG)
