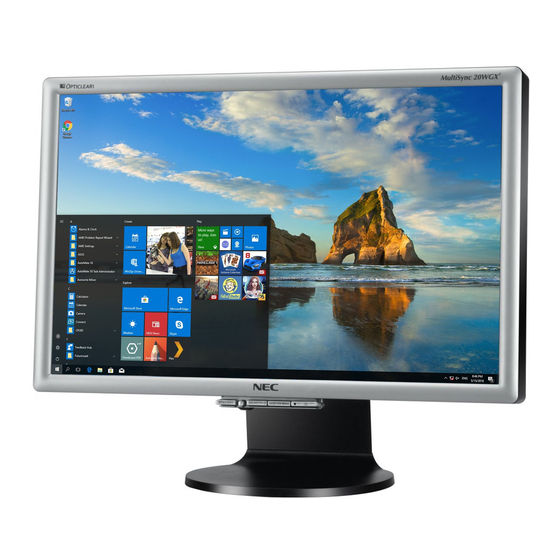

NEC MultiSync 20WGX2 Bedienerhandbuch
  1. Anleitungen
  2. Marken
  3. NEC Anleitungen
  4. Monitore
  5. MultiSync 20WGX2
  6. Bedienerhandbuch
NEC MultiSync 20WGX2 Bedienerhandbuch

NEC MultiSync 20WGX2 Bedienerhandbuch

Vorschau ausblenden
