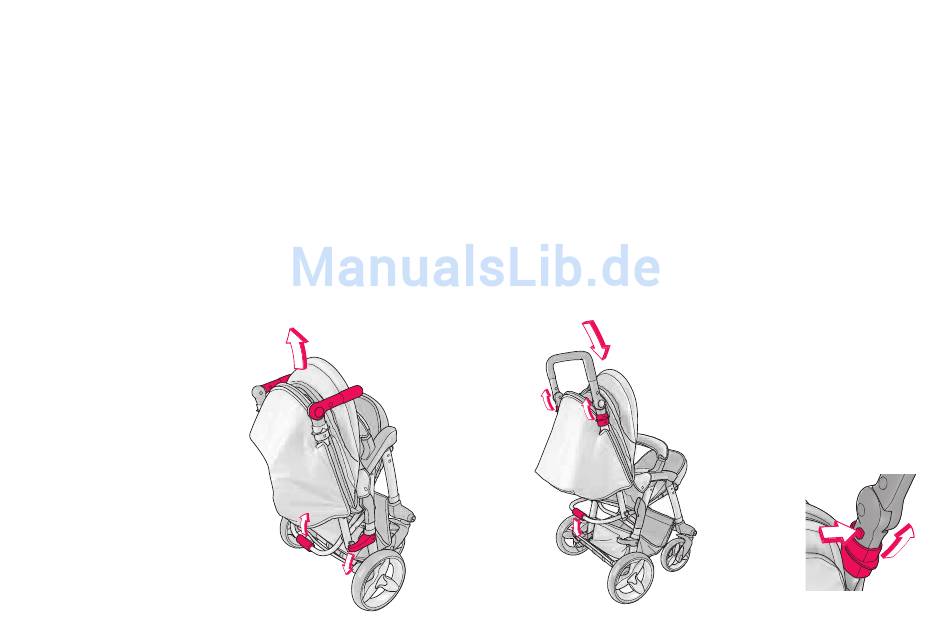

_ AUFFALTEN DES CONCORD FUSION
Um den CONCORD FUSION aufzufalten, bringen Sie zunächst den
Griffbügel (01) in eine gerade Position und lassen Sie ihn einrasten
(siehe EINSTELLEN DES GRIFFBÜGELS). Lösen Sie anschließend die
Transportverriegelung (17), indem Sie sie nach unten drücken. Danach
können Sie den CONCORD FUSION wie einen Klappstuhl auffalten bis
Sie ein deutliches Einrasten hören.
Tipp: Halten Sie dazu den CONCORD FUSION am Griffbügel fest
und ziehen daran schwungvoll nach oben. Danach müsste der
CONCORD FUSION schon fast vollständig ausgefaltet sein. Drücken
Sie jetzt wiederum am Griffbügel sanft nach unten bis der zentrale
Feststellmechanismus deutlich hörbar einrastet. Sie können das Auffalten
auch dadurch unterstützen, dass Sie das Querrohr (16) mit dem Fuß
nach oben drücken.
wARNUNG!
Vergewissern Sie sich vor Gebrauch
des CONCORD FUSION, dass
alle Befestigungsmechanismen und
Verschlüsse ordnungsgemäß
verrastet und geschlossen sind.
10
_ zUFALTEN DES CONCORD FUSION
Um den CONCORD FUSION zusammenzufalten, klappen Sie zunächst
das Sonnenverdeck ganz nach hinten, sowie die Fußstütze und die
Rückenlehne (siehe EINSTELLEN DER RÜCKENLEHNE) ganz nach
oben. Links und rechts am Griffbügel befinden sich die Entriegelungs-
hebel (12). Halten Sie zum Entriegeln den Sicherheitsdruckknopf an
der Innenseite des Entriegelungshebel gedrückt und ziehen Sie beide
Entriegelungshebel nach oben. Schieben Sie nun den Griffbügel nach
vorne/unten, bis die Transportverriegelung (17) einrastet. Wenn Sie Platz
sparen möchten, stellen Sie den Griffbügel ganz nach vorne, so daß er
sich um das Sonnenverdeck legt und vor der ganz nach oben gestellten
Fußstütze einrastet (siehe EINSTELLEN DES GRIFFBÜGELS).
Zusätzlich können Sie die Hinterräder abnehmen (siehe ANBRINGEN
UND ABNEHMEN DER HINTERRÄDER).
Tipp: Achten Sie darauf, dass die kleinen
Vorderräder beim Zusammenklappen
nach vorne ausgerichtet sind! Sie können
das Zusammenklappen des CONCORD
FUSION unterstützen, indem Sie mit dem
Fuß das Querrohr (16) nach unten drücken.
11
