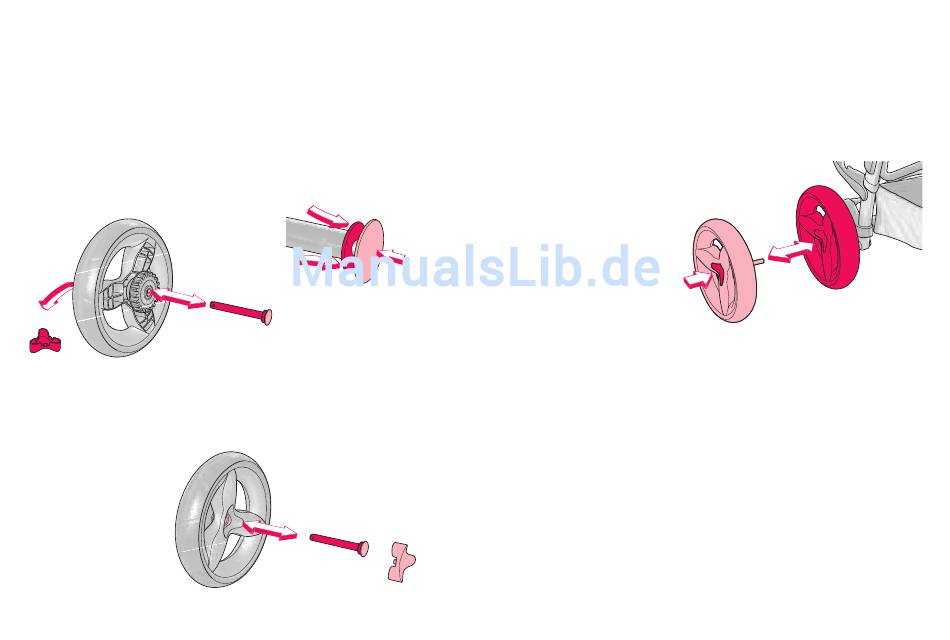

_ ANbRINGEN UND AbNEHMEN DER HINTERRäDER
Vor dem ersten Gebrauch des CONCORD FUSION müssen die
Hinterräder montiert werden. Entfernen Sie zunächst die Abdeckung von
dem Rad. Hierzu führen Sie die Achse von der Innenseite des Rades
durch die Nabe und stoßen die Abdeckung heraus. Drücken Sie nun die
zwei Ringe am Ende der Achse zusammen und ziehen die Achse aus der
Nabe.
Führen Sie die Achse von der Vorderseite des Rades durch die Nabe.
Drücken Sie die Abdeckung hinein bis sie hörbar einrastet.
8
Um das Hinterrad anzubringen stecken Sie es bei gedrücktem
Druckknopf auf die Achse des CONCORD FUSION und lassen es hörbar
einrasten.
Um ein Hinterrad abzunehmen, halten Sie den Druckknopf (20) gedrückt
und ziehen Sie das Rad von der Achse ab.
9
