8 Deutsch

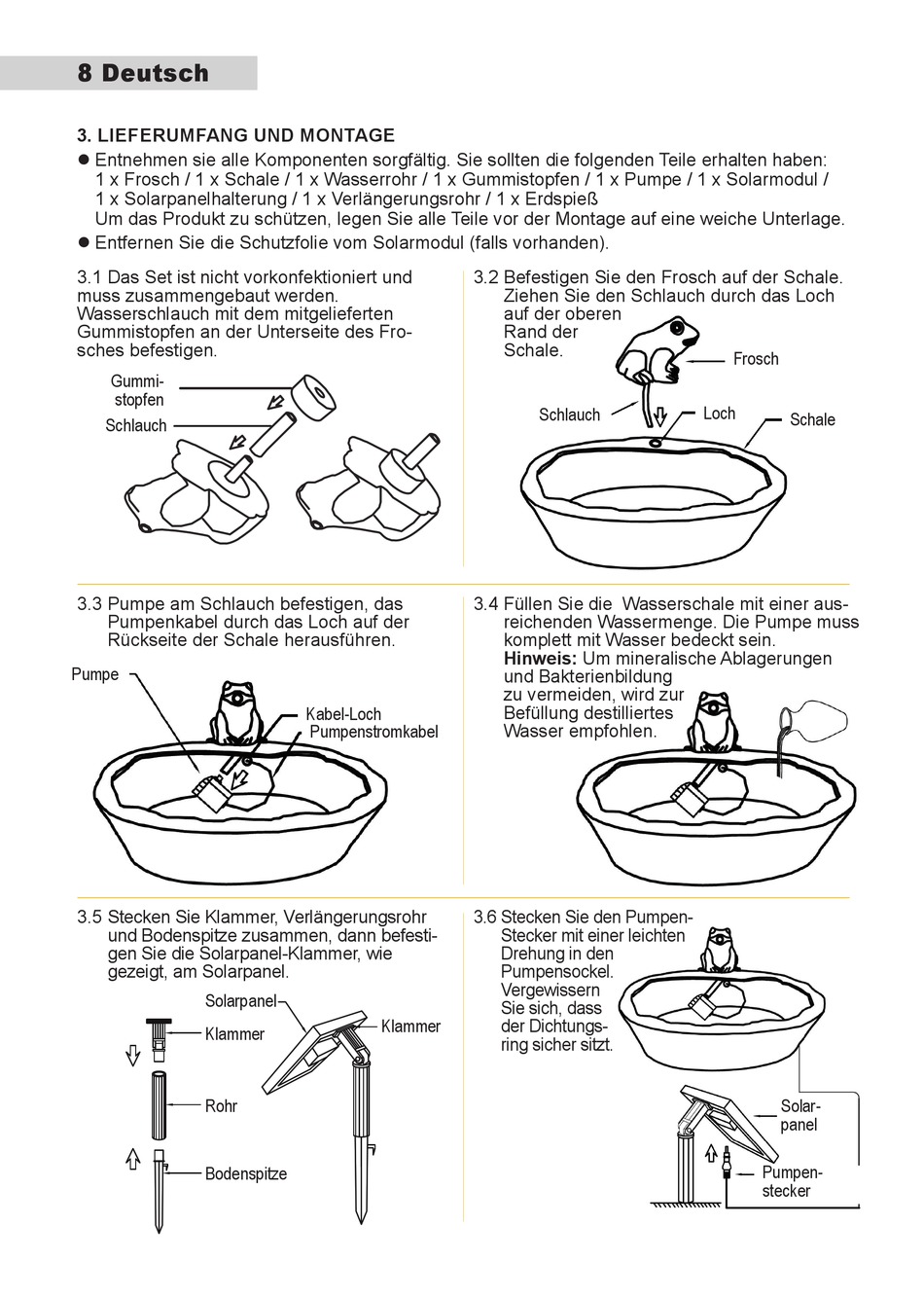

3. LIEFERUMFANG UND MONTAGE

l Entnehmen sie alle Komponenten sorgfältig. Sie sollten die folgenden Teile erhalten haben:
1 x Frosch / 1 x Schale / 1 x Wasserrohr / 1 x Gummistopfen / 1 x Pumpe / 1 x Solarmodul /
1 x Solarpanelhalterung / 1 x Verlängerungsrohr / 1 x Erdspieß
Um das Produkt zu schützen, legen Sie alle Teile vor der Montage auf eine weiche Unterlage.
l Entfernen Sie die Schutzfolie vom Solarmodul (falls vorhanden).
3.1 Das Set ist nicht vorkonfektioniert und
muss zusammengebaut werden.
Wasserschlauch mit dem mitgelieferten
Gummistopfen an der Unterseite des Fro-
sches befestigen.
Gummi-
stopfen
Schlauch
3.3 Pumpe am Schlauch befestigen, das
Pumpenkabel durch das Loch auf der
Rückseite der Schale herausführen.
Pumpe
3.5 Stecken Sie Klammer, Verlängerungsrohr
und Bodenspitze zusammen, dann befesti-
gen Sie die Solarpanel-Klammer, wie
gezeigt, am Solarpanel.
Solarpanel
Klammer
Rohr
Bodenspitze
3.2 Befestigen Sie den Frosch auf der Schale.
3.4 Füllen Sie die Wasserschale mit einer aus-
Kabel-Loch
Pumpenstromkabel
3.6 Stecken Sie den Pumpen-
Klammer
Ziehen Sie den Schlauch durch das Loch
auf der oberen
Rand der
Schale.
Schlauch
reichenden Wassermenge. Die Pumpe muss
komplett mit Wasser bedeckt sein.
Hinweis: Um mineralische Ablagerungen
und Bakterienbildung
zu vermeiden, wird zur
Befüllung destilliertes
Wasser empfohlen.
Stecker mit einer leichten
Drehung in den
Pumpensockel.
Vergewissern
Sie sich, dass
der Dichtungs-
ring sicher sitzt.
Frosch
Loch
Schale
Solar-
panel
Pumpen-
stecker
