Installations- Und Anschlussmaße; Transport Und Lagerung; Einbau; Installationsanordnung Oberhalb Des Wasserspiegels - Behncke WTI 100 Betriebsanleitung

6 Installations- und Anschlussmaße

7.1 Transport und Lagerung

7

Einbau

Vor dem Einbau ist zu prüfen, dass der Wärmetauscher keine sichtbaren Beschädigungen aufweist.
Der Wärmetauscher kann horizontal oder vertikal oberhalb oder unterhalb des Wasserspiegels installiert werden.

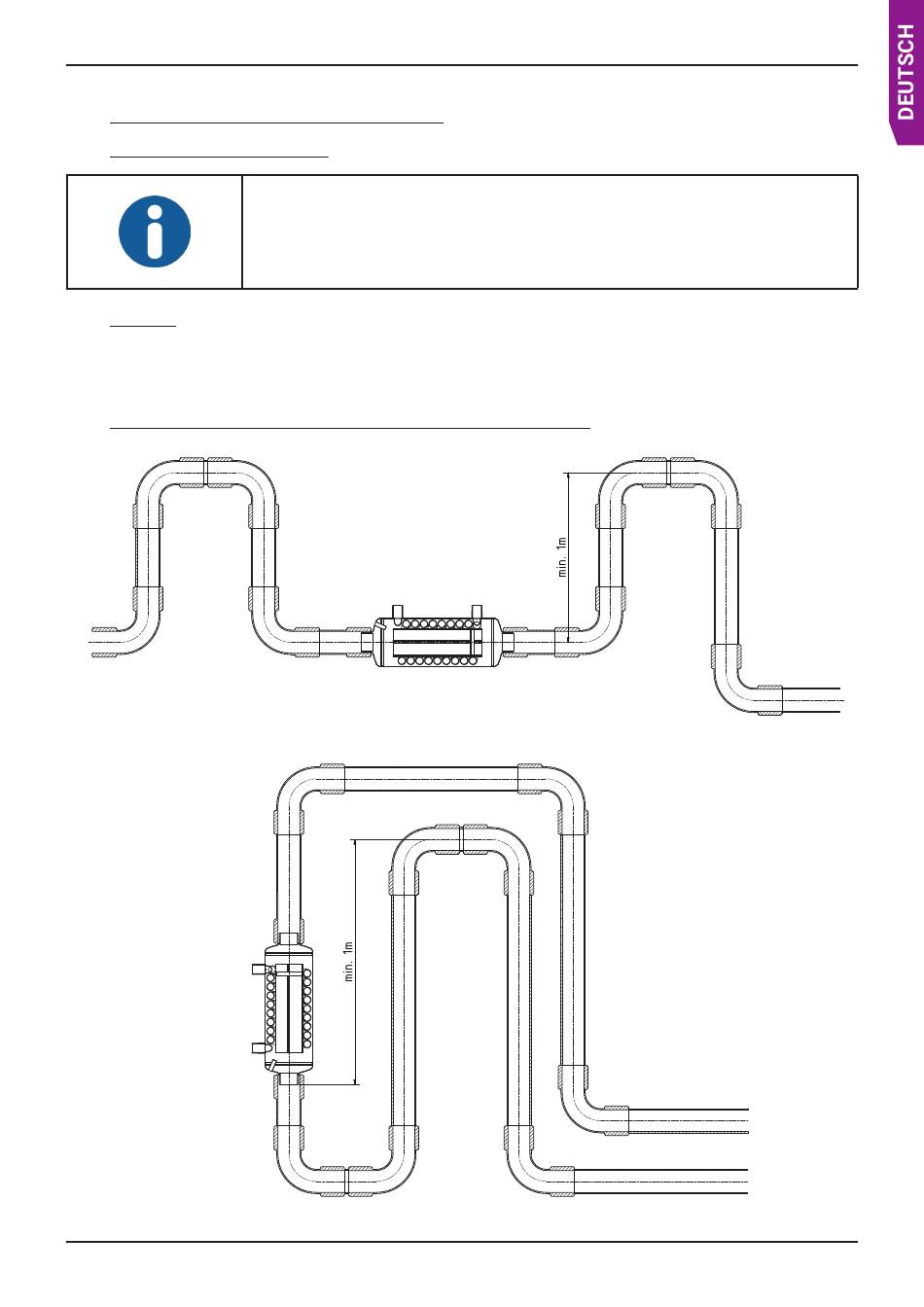

7.1 Installationsanordnung oberhalb des Wasserspiegels

B-B ( 1 : 5 )
Horizontaler Einbau, oberhalb des Wasserspiegels
Vertikaler Einbau, oberhalb des Wasserspiegels
Wärmetauscher QWT, WTI, SWT/ Installations- und Anschlussmaße
HINWEIS
Transportieren Sie den Wasser-Wärmetauscher nur entleert!
Lagern Sie den gespülten und entleerten Wasser-Wärmetauscher nur in Innen-
räumen mit nicht-aggressiver Atmosphäre.
