Hinweis: Das zum SoundSystem DMX 6fire 24/96 gehörende Front-
modul, bzw das zum SoundSystem DMX 6fire LT gehörende MXR-
Modul, lässt sich nicht in Kombination mit einem weiteren Modul
betreiben! Schliessen Sie kein weiteres Modul an die Anschlussleis-
ten CN6 und CN10 an, wenn Sie das beiliegende Modul verwenden
wollen. Karte und Modul könnten sonst Schaden nehmen!

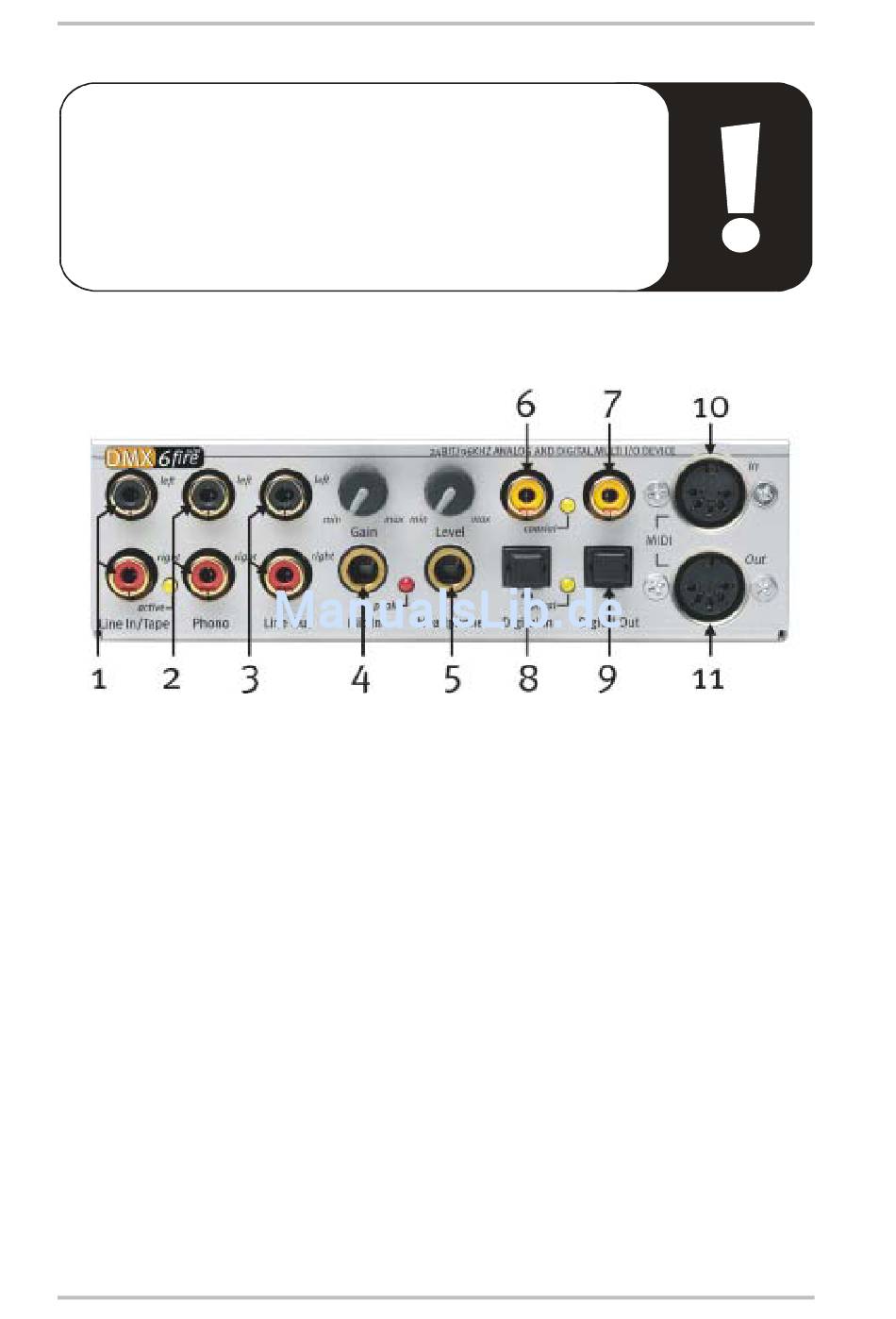

Die Anschlüsse des Frontmoduls.
1. Stereo Audio-Eingang (Cinch, mit Signal-LED) für Line-Geräte, z.B. Kassettendeck
2. Stereo Audio-Eingang (Cinch) zum Anschluss eines Schallplattenspielers mit Moving-
Magnet (MM, MD) Tonabnehmersystem
3. Stereo Analog-Ausgang (Cinch) für Line-Geräte, z.B. Kassettendeck
4. Mono Mikrofon-Eingang (für 6,3mm Klinke, Empfindlichkeit / Gain darüber regelbar;
mit Übersteuerungs-LED / Peak)
5. Stereo Kopfhörer-Ausgang (Lautstärke / Level darüber regelbar)
6. Digitaler Audio-Eingang (coaxial, S/PDIF / AC3 / DTS)
7. Digitaler Audio-Ausgang (coaxial, S/PDIF / AC3 / DTS)
8. Digitaler Audio-Eingang (optisch, S/PDIF / AC3 / DTS)
9. Digitaler Audio-Ausgang (optisch, S/PDIF / AC3 / DTS)
10. Eingang für externe MIDI-Geräte (5-Pin, DIN)
11. Ausgang für externe MIDI-Geräte (5-Pin, DIN)
An der Rückseite: Anschluss für Flachbandkabel-Verbindung zur PCI-Karte
