C - INSTALLATION
Übersicht
Die verwendeten Kabel müssen für eine Verlegung im Außenbereich geeignet sein (z. B. Typ H07RN-F).
Der Durchgang der Kabel zwischen zwei Pfosten muss den geltenden Bestimmungen entsprechen (NFC
15-100).
Die Anschlussleitung des Untersetzungsgetriebes muss 80 cm tief und mit rotem Kennzeichnungsgitter
verlegt werden.
Blinkleuchte
2
4
1
Tipp:
Den die elektronische Karte beinhaltenden Motor an dem Pfosten anordnen, an dem sich die
230V-Stromzufuhr befindet.
Wenn sich die 230V-Stromzufuhr bereits am linken Pfosten befindet, müssen Sie die Anschlüsse nicht
umkehren. Wenn sich die Stromzufuhr am rechten Pfosten befindet, genügt es, die Anschlusspolarität der
Motoren zu tauschen, um die Drehrichtung im Vergleich zu der in dieser Anleitung beschriebenen Installation
(normale Installation mit Motor und elektronische Karte links) umzukehren.

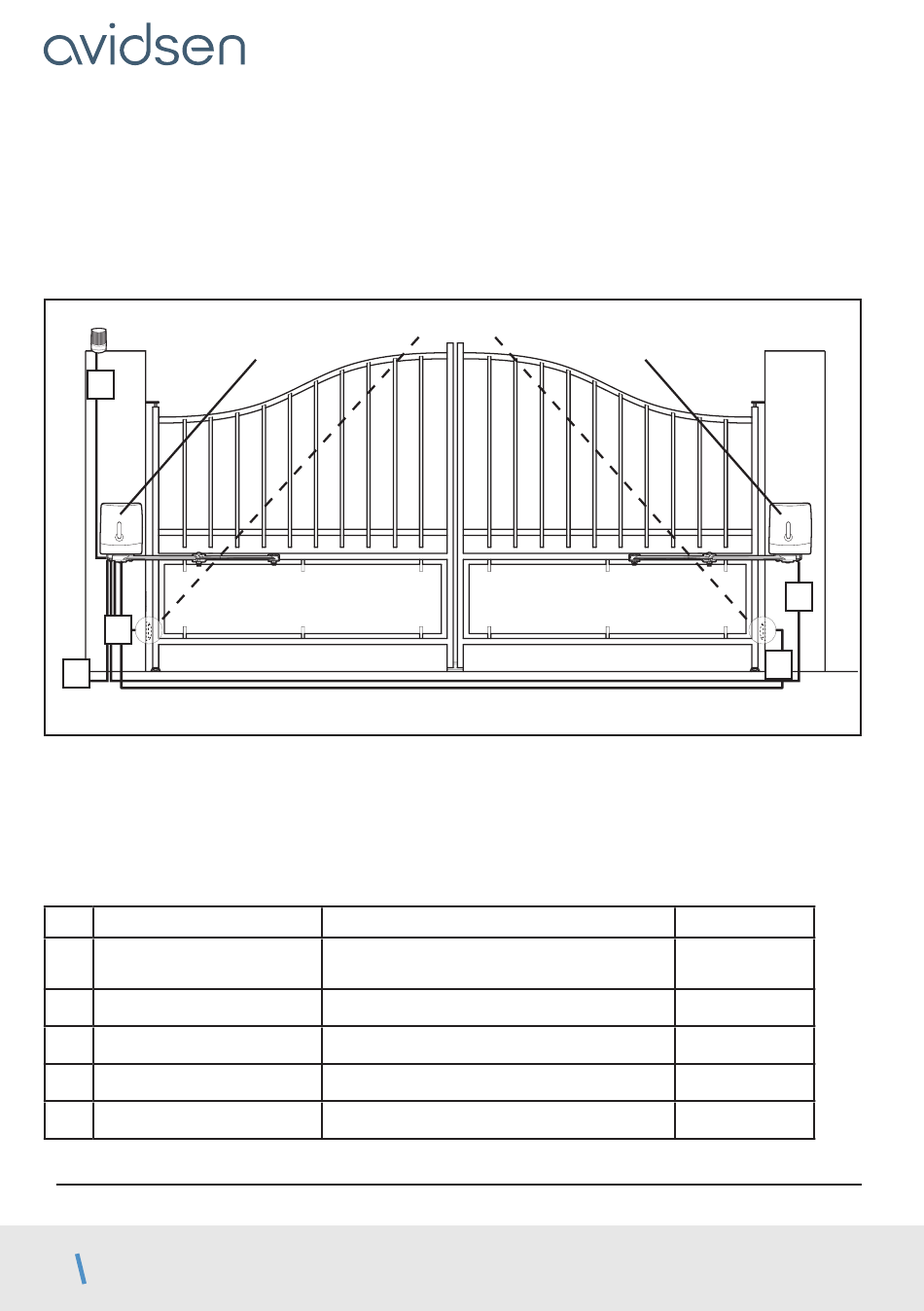

Liste der Verkabelungen:
2-Draht-
Stromversorgungsleitung
1
230 V AC
2
Blinkleuchte
3
Zweitmotor
4
Empfänger-Fotozelle (RX)
5
Sender-Fotozelle (TX)
3.1. Einbau der Anschläge
12
DE
Fotozellen
Motor
Innenseite des Grundstücks
Kabel 3 x 2,5 mm
Kabel 3 x 1,5 mm
Kabel 2 x 0,5 mm
Kabel 2 x 1,5 mm²
Kabel 4 x 6/10
Kabel 4 x 6/10
Motor
Kabel
(länger als 30 m)
2
(kürzer als 30 m)
2
2
3
5
Max. Länge
Nicht begrenzt
15 m
10 m
10 m
10 m
