MONTAGEANLEITUNG
KLIMAGERÄT
• Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes
vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal und muss gemäß den
nationalen Bestimmungen für elektrische Anschlüsse erfolgen.
• Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum
späteren Gebrauch auf.

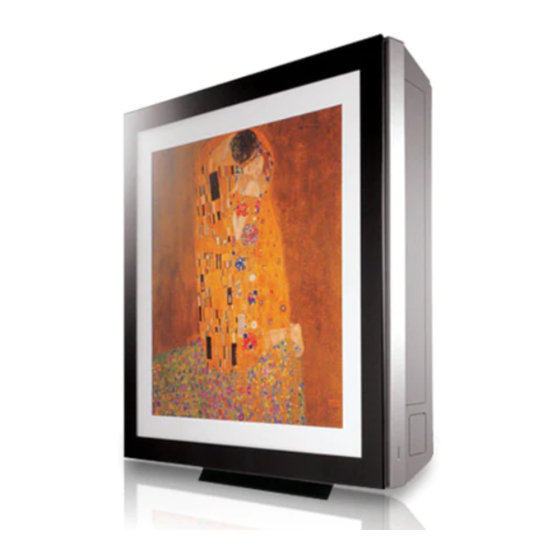

Type: Art Cool Gallery Series
P/NO : MFL42803112
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG Art Cool Gallery MULTI V
Inhaltszusammenfassung für LG Art Cool Gallery MULTI V
- Seite 1 • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bitte bewahren Sie diese Montageanleitung nach dem Lesen zum späteren Gebrauch auf. Type: Art Cool Gallery Series www.lg.com P/NO : MFL42803112...
-
Seite 2: Inhaltsverzeichnis
Art Cool Type Klimaanlag Montageanleitung INHALTSVERZEICHNIS Arbeitsvorgänge Installationsteile Benötigtes Werkzeug Installationsteile ....3 Sicherheitshinweise.....4 ❏ Installierungsplatte ❏ Füllstandsmesser Installation ❏ Vier Schrauben Typ "A" ❏ Schraubenzieher ❏ Verbindungskabel ❏ Bohrmaschine Auswahl des besten standorts ❏ Kornbohrer ..........7 ❏ Wasserwaage Vorbereitungen auf die Montagee .......8 Montage des Innengerätese.9 ❏... -
Seite 3: Installationsteile
Installationsteile Installationsteile Lufte inlass Luftauslass Lesen und führen Sie die diese Anleitungen aus. Montagebauteile Montage-Schablone Schraube (A) und Kunststoffdübel Montageanleitung 3... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. ■ Lesen Sie vor der Montage des Raum-Klimagerätes dieses Handbuch sorgfältig durch. ■ Beachten Sie angegebene Vorsichtshinweise mit wichtigen sicherheitsrelevanten Informationen. ■... - Seite 5 Sicherheitshinweise Netzkabel nicht verändern oder ver- Das Klimagerät sollte bei extrem hoher Das Gerät vorsichtig auspacken und längern. Luftfeuchtigkeit oder bei geöffneten montieren. Türen/Fenstern nicht lange betrieben werden. • Es besteht Feuer- oder Stromschlaggefahr. • Feuchtigkeit könnte kondensieren und • Scharfe Kanten bergen Verletzungsgefahr. Möbel befeuchten oder beschädigen Besonders auf Gehäusekanten und Lamellen des Kondensators und...
- Seite 6 Sicherheitshinweise VORSICHT ■ Installation Nach der Montage oder Reparatur des Ablassschlauch zum ordnungs- Das Gerät immer waagerecht mon- Gerätes immer auf Gaslecks gemäßen Wasserabfluss montieren. tieren. (Kältemittel) überprüfen. • Ein niedriger Kältemittelstand kann zum • Mangelhafte Verbindungen können • So werden Vibrationen oder Wasserlecks Ausfall des Gerätes führen.
-
Seite 7: Installation
Installation Installation Auswabldes besten Standorts • In der Nähe des Gerätes sollten sich keine Dampf- oder Wärmequellen befinden. • Der Standort sollte so gewählt werden, dass sich keine Hindernisse vor dem Gerät befinden. • Es muss darauf geachtet werden, dass der Kondenswasserabfluss leicht verlegt werden kann. Das Gerät sollte nicht in der Nähe einer Tür montiert werden. -
Seite 8: Vorbereitungen Auf Die Montagee
Installation Vorbereitungen auf die Montage Vordere Blende öffnen 1. Ziehen Sie am oberen Teil der Frontblende. 2. Klappen Sie die Frontblende nach oben auf. 3. Um die Frontblende abzunehmen, lösen Sie die beiden unteren Schrauben. 4. Nehmen Sie die Frontblende vom Gehäuse ab. 5. -
Seite 9: Montage Des Innengerätese
Installation Montage des Innengerätes 1. Montage-Schablone an der gewünschten 2. Mit einer Wasserwaage überprüfen, ob Position befestigen. das Gerät waagerecht ist und die Schablone mit Klebeband befestigen. MONTAGE-SCHABLONE Horizontallage 4. Bohrung mit einem Durchmesser von 50 3. Bohrungen müssen einen Durchmesser mm für Rohranschluss vornehmen (Bei von 6 mm und eine Tiefe von 30-35 mm Verlegen durch die Rückseite) -
Seite 10: Bördelung
Installation Bördelung Eine Hauptursache für Gaslecks sind fehlerhafte Bördelungen. Bördelungen sollten nach folgendem Verfahren durchgeführt werden. Schneiden der Rohre und Kabel 1. Verwenden Sie den Einbausatz für Rohrleitungen oder die lokal erworbenen Rohre. Kupfer- 2. Messen Sie den Abstand zwischen Innen- und Geneigt Uneben Rau rohr 90°... -
Seite 11: Anschluss Der Rohrleitungen
Installation Überprüfung Rundum glatt 1. Vergleichen Sie die Bördelung mit der Abb. Das Innere glänzt ohne Kratzer 2. Wenn die Bördelung offensichtlich beschädigt ist, schneiden Sie diesen Teil ab und wiederholen Sie = Unsachgemäße Bördelung = die Bördelung. Schräg Beschädigte Rissig Uneben Oberfläche... - Seite 12 Installation Anschluss der Rohre an das Innengerät und des Ablassschlauches an das Abflussrohr 1. Die Mitte der Rohrleitungen ausrichten und Rohrleitungen der Schraubenmutter Rohre Schraubenmutter mit der Hand gut festziehen. Innenanlage 2. Mutter mit Schraubenschlüssel festziehen. Außendurchmesser Drehmoment kgf . m Zoll Schraubenschlüssel (fest) Ø6.35...
-
Seite 13: Abfluss Überprüfen
Installation VORSICHT: Installationsinformationen für Rohrleitungen hinten links. Die Anleitung sollte befolgt werden. Korrektes Gehäuse • Auf die Oberseite der Klemme drücken und die Rohrleitung vorsichtig nach unten biegen. Inkorrektes Gehäuse • Die dargestellte Verbiegung von links nach rechts könnte die Leitung beschädigen. Abfluss überprüfen 1) So überprüfen Sie den Abfluss. -
Seite 14: Frontblenden Anordnung
Installation Frontblenden anordnung 1. Zuerst die Seitenabdeckung genau überprüfen. Netzkabel in der unteren Aussparung der linken Seitenabdeckung befestigen. 2. Anschlussleitung an Steuerung anschließen. Jetzt den oberen und dann den unteren Teil der vordere Blende anpassen. Vordere Blende Anschluss 3. Vordere Blende festschrauben und den Haken der vorderen Blende in die Öff- nung einsetzen. -
Seite 15: Kabel An Der Innenanlage Anschließen
Installation Kabel an der Innenanlage anschließen • Schließen Sie das Kabel an der Innenanlage an, indem Sie die Kabel nacheinander gemäß der Anschlüsse der Außenanlage an die Klemmen der Reglerkarte anschließen. (Die Kabel der Außenanlage sowie die Anschlussnummern müssen die gleiche Farbe wie die der Innenanlage besitzen.) Das Erdungskabel sollte länger als die übrigen Kabel sein. -
Seite 16: Installation Of Wireless Remote Controller
Installation Installation of Wireless Remote Controller Befestigung an einer wand Einlegen der batterien 1. Schieben Sie die Batterieklappe zum Öffnen in Pfeilrichtung. 2. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung (+) und (-) der Batterien. 3. -
Seite 17: Installation Der Kabel-Fernbedienung
Installation Installation der Kabel-Fernbedienung 1. Die Montagehalterung der Fernbedienung muss mit den enthaltenen Schrauben an der gewünschten Position befestigt werden. - Die Montagehalterung darf nicht gebogen werden, ansonsten kann die Fernbedienung nicht richtig eingesetzt werden. Die Fernbedienung muss an der Montagehalterung befestigt werden, falls vorhanden. 2. -
Seite 18: Montage Der Kabel-Fernbedienung
Installation 4. Bitte schließen Sie das Anschlusskabel am Innengerät und an der Fernbedienung an. Bitte überprüfen Sie den korrekten Anschluss. Innengeräteseite Anschlusskabel 5. Bei einem Abstand zwischen Kabel-Fernbedienung und Innengerät von mehr als 10 m sollte ein Verlängerungskabel verwendet werden. VORSICHT Die Kabel-Fernbedienung darf nicht in die Wand eingelassen werden. -
Seite 19: Bedienelemente Und Funktionen Der Kabel-Fernbedienung (Zubehör)
Installation Bedienelemente und Funktionen der Kabel-Fernbedienung (Zubehör) 1. Betriebsanzeige 2. Taste für Temperatureinstellung • Diese Taste dient nicht zum Einstellen der Raumtemperatur, sondern zum Einstellen der Temperatur der Abluft. 3. Taste für Lüftergeschwindigkeit • Die Lüftergeschwindigkeit ist in drei Stufen einstellbar. •... -
Seite 20: Einstellung Der Gruppensteuerung
Installation Einstellung der Gruppensteuerung Meister/Sklave Einstellung Halten Sie die Taste FAN SPEED gedrückt und betätigen Sie die RESET-Taste. Stellen Sie über die Taste zur TEMPERATUREINSTELLUNG die Funktionskennung sowie die Einstellungswerte ein. (Richten Sie sich dabei nach der Tabelle der Einstellungskennungen.) Funktion Code Einstellung Code Drücken Sie einmal die Taste ON/OFF in Richtung Innengerät. - Seite 21 Installation 1. Gruppensteuerung 1 ■ Verkabelter Fernregler 1 + Innengeräte LGAP-Netzwerksystem Slave Master Slave Signal Slave 12 V Anzeige Fehlermeldung Zwischen Slave-Innengeräten dürfen ausschließlich serielle Signal- sowie Masseleitungen angeschlossen werden Master 1. Es können bis zu 16 Innengeräte (max.) ü b er eine Kabel-Fernbedienung bedient werden. Es darf nur ein Innengerät auf Master eingestellt werden.
-
Seite 22: Gruppensteuerung
Installation 2. Gruppensteuerung 2 ■ Kabel-Fernbedienungen + Standard-Innengeräte LGAP-Netzwerksystem Slave Slave Slave Master Signal 12 V Keine Verbindung über serielle 12 V-Leitung Anzeige Fehlermeldung Master Slave ❈ Es können bis zu N Innengeräte ü b er M Kabel-Fernbedienungen bedient werden. (M+N≤17 Geräte) Es darf nur ein Innengerät auf Master eingestellt werden. - Seite 23 Installation 3. Gruppensteuerung 3 ■ Gemeinsame Montage von Innengeräten und einem Gerät mit Frischluftzufuhr LGAP-Netzwerksystem FAU- FAU- Gerät Signal Gerät Master Slave Master Slave 12 V Anzeige Fehlermeldung Master Master ❈ Bei gemeinsamer Montage eines Standard-Innengerätes und eines Gerätes mit Frischluftzufuhr mü...
-
Seite 24: Fernbedienung
Installation 4. 2 Fernbedienung ■ 2 Kabel-Fernbedienungen + 1 Innengerät LGAP-Netzwerksystem Master Anzeige Fehlermeldung Master Slave 1. Es können bis zu zwei Kabel-Fernbedienungen an ein Innengerät angeschlossen werden. 2. An beide Fernbedienungen können sämtliche Innengerätetypen angeschlossen werden. 3. Es können mehrere kabellose Fernbedienungen gleichzeitig eingesetzt werden. 4. - Seite 25 Installation 5. Zubehörteile fü r Einstellung der Gruppensteuerung Zur Gruppensteuerung sind folgende Zubehörteile erforderlich. 2 Innengeräte + Kabel-Fernbedienung 1 Innengerät + 2 Kabel-Fernbedienungen ❈ PZCWRCG3-Anschlusskabel ❈ PZCWRC2-Anschlusskabel S lave Mas te r PZC WRC 2 PZC WRC G3 Maste r S lave Maste r Montageanleitung 25...
