SolarVenti SControl Kurzanleitung Seite 4

®
SolarVenti
Quick Quide

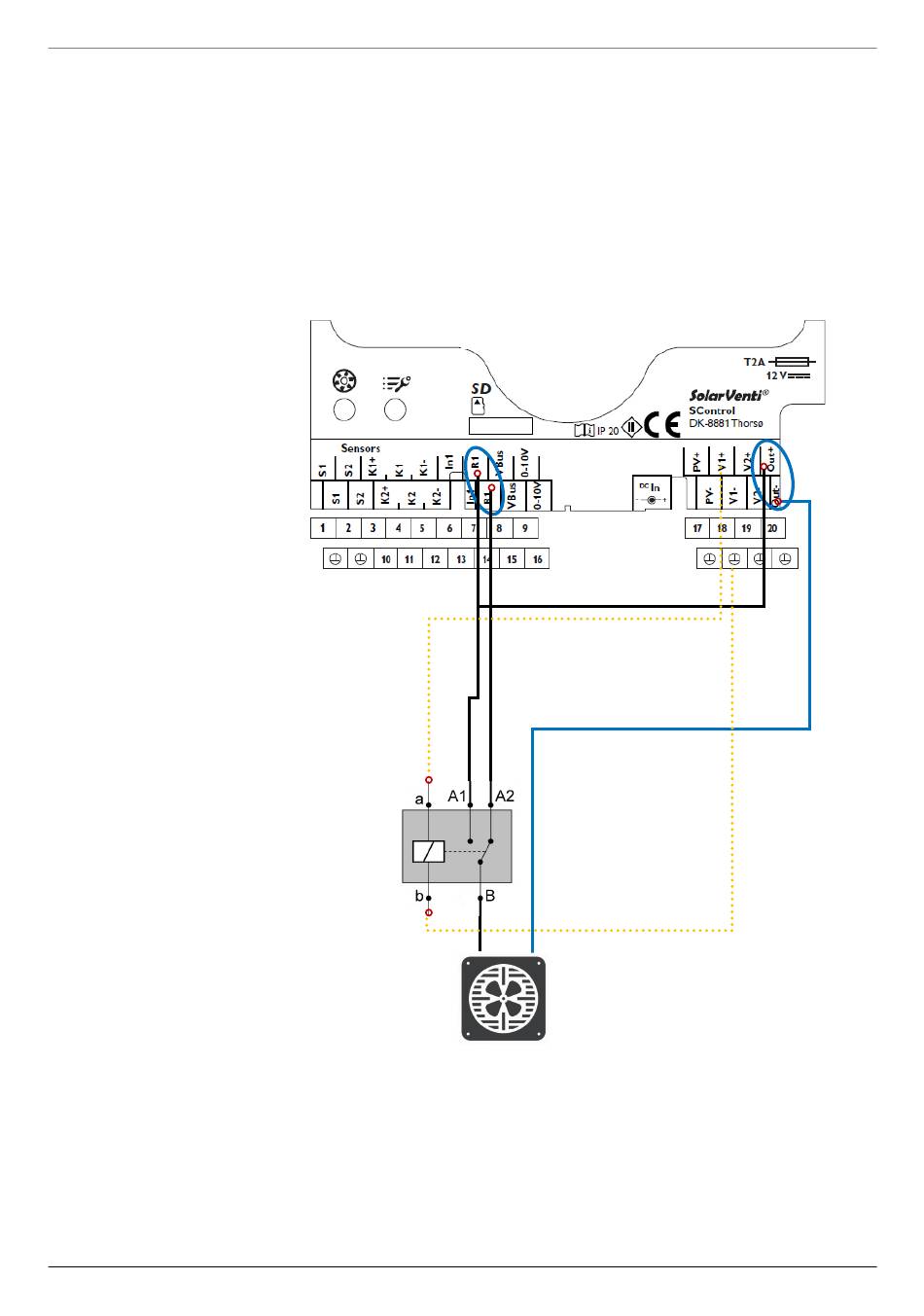

Relais R1: Zusätzlicher Ventilator (Beispiel Badentlüfter) und Kopplung mit Lüfter V1
Anschluss vom zusätzlichen Ventilator am Relaisausgang R1, Versorgung 12 Volt über
Out+/-. Relais schaltet den Ventilator ein/aus in Abhängigkeit der Einstellungen im
SControl.
Zusätzlich wird der Ventilator an den Betrieb des V1 gekoppelt. Dazu wird ein externes
Wechselrelais mit Steuersignal 4-12Volt benötigt und durch V1 geschaltet.
1. Out+ (20) auf R1 (7) mit schwarzer Ader und
parallel auf (A1) vom externen Wechselrelais
2. R1 (14) mit schwarzer Ader auf (A2) vom
externen Wechselrelais
3. Out - (Minus/Ground) auf Minus vom Venti-
lator (blaues Kabel)
4. (B) vom externen Wechselrelais mit schwar-
zer Ader auf Plus vom Ventilator
5. V1+ (18) mit Steuerkabel (gelb) auf (a) vom
externen Wechselrelais
6. V1- (Minus/Ground) mit Steuerkabel (gelb)
auf (b) vom externen Wechselrelais
Vers. 08/2019 SolarVenti Deutschland GmbH |
Anschlussblock am SControl
Wechselrelais
(Steuersignal 4-12Volt DC)
Ventilator von SolarVenti (Abluft-Set)
Adern blau
schwarz
www.solarventi.de
= Minus
= Plus
