SolarVenti
Quick Quide

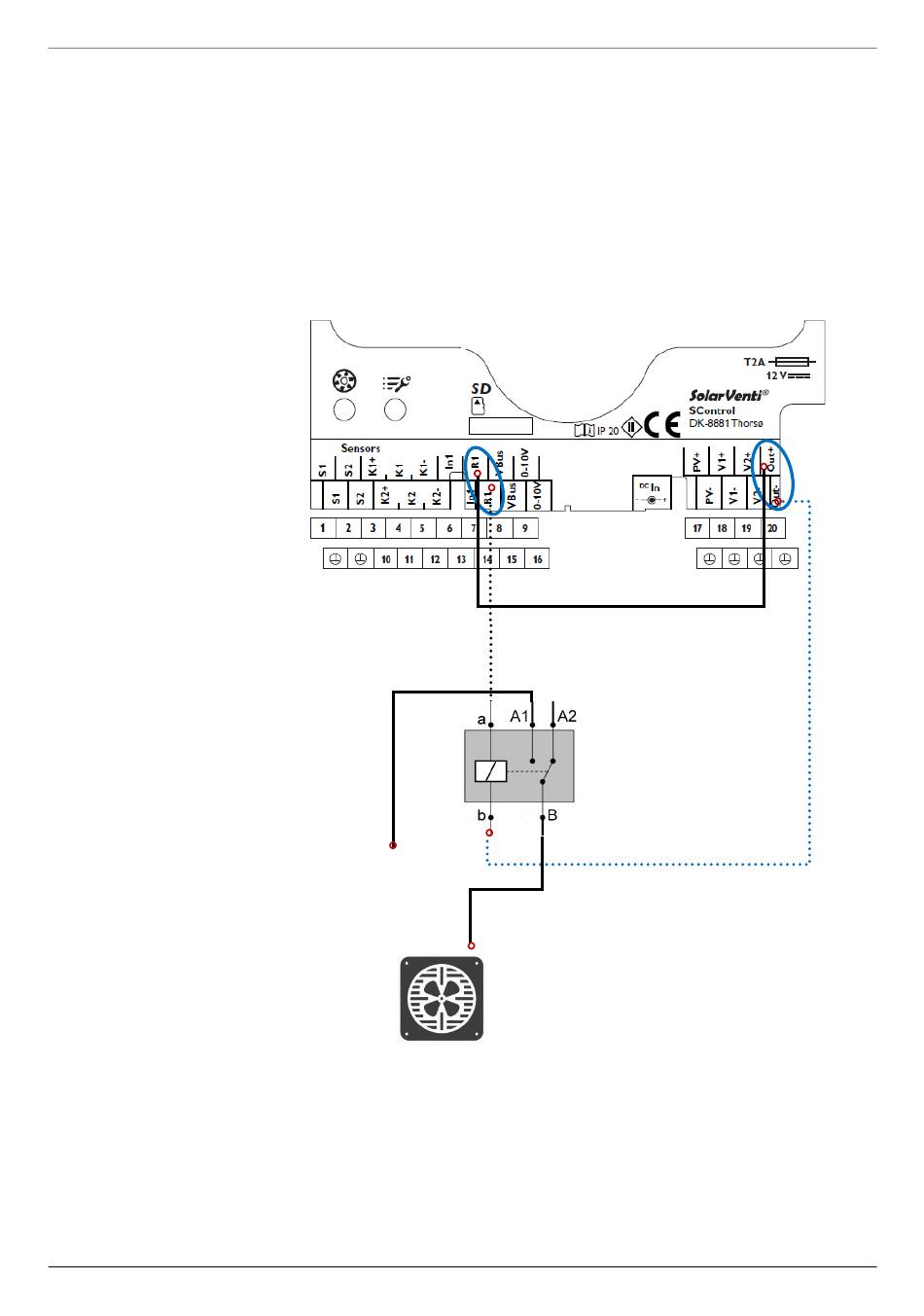

Relais R1: Fremd-Ventilator 230Volt oder 24Volt-DC (Beispiel Badentlüfter)
Anschluss eines Fremd-Ventilators mit 230Volt oder 24Volt-DC Spannung am Relais-
ausgang R1. Relais schaltet den Fremd-Ventilator über ein externes Wechselrelais ein/
aus in Abhängigkeit der Einstellungen im SControl.
1.
Out+ (20) auf R1 (7) mit schwarzer Ader
2.
R1 (14) mit schwarzer Ader auf (a) vom ex-
ternen Wechselrelais
3.
Out - (Minus/Ground) mit blauer Ader auf
(b) vom externen Wechselrelais
4.
Stromversorgung (L1 oder Plus-Pol) für
Fremd-Ventilator auf (A1) des Wechselrelais
5.
(B) des Wechselrelais zum Ventilator (L1
oder Plus-Pol)
Stromversorgung L1 oder Plus-Pol für
Vers. 08/2019
Fremdventilator
SolarVenti Deutschland GmbH |
Anschlussblock am SControl
Wechselrelais
(Steuersignal 12Volt DC)
Fremd-Ventilator mit 230Volt oder 24Volt-DC
Elektrischer Anschluss gemäß Hersteller Angabe.
Bei 230 Volt:
Leiter (L1) am Wechselrelais schalten
Bei 24 Volt-DC:
Plus-Ader am Wechselrelais schalten
www.solarventi.de
Seite 3
