dormakaba SVI 5-Serie Inbetriebnahmeanleitung

DE
SVI 5xxx
Inbetriebnahmeanleitung
1 Informationen zu diesem Dokument
1.1 Inhalt und Zweck
Dieses Dokument ergänzt die Montageanleitung
SVA-/SVI-Schlösser und enthält technische
Informationen für die Montage und Inbetriebnahme
eines SVI 5xxx Schlosses.
1.2 Zielgruppe
Die Schlösser dürfen nur von technischen Fachkräften
montiert werden, die von dormakaba hierfür
ausgebildet wurden.
1.3 Mitgeltende Dokumente
• Montageanleitung SVA-/SVI-Schlösser
• Inbetriebnahmeanleitung des SVA-Schloss
• Montageanleitungen der verwendeten Beschläge,
z. B. Türdrücker, Panikstange oder Knauf.
1.4 Abkürzungen
Aktives, selbstverriegelndes
(Anti-) Panikschloss für den
SVA
Gangflügel bei 2-flügeligen
Türanlagen
Inaktives, selbstverriegelndes
(Anti-) Panikschloss für den
SVI
Standflügel bei 2-flügeligen
Türanlagen
Jeweils alle Ausführungen eines
Schlosses; der genaue Schlosstyp
5xxx
ist mit 3 Ziffern anstelle der
Nullen bezeichnet.
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das SVI-5xxx ist ein Schloss für den Standflügel
bei 2-flügeligen Türanlagen. Der Gangflügel der
Türanlage muss mit einem dormakaba SVA-Schloss
ausgestattet sein.
• Nur die von dormakaba freigegeben Komponenten
für die Montage verwenden.
• Nur nach EN 179 oder EN 1125 geprüfte und
zugelassene Kombinationen aus Schloss und
Beschlag montieren. Die Liste der zulässigen
Komponenten ist in dem Zertifikat der
Leistungsbeständigkeit unter www.dormakaba.com
zu finden. Andere Kombinationen auf Anfrage.
• An Feuer- und Rauchschutztüren ist die Montage
nur erlaubt, wenn die Verwendbarkeitsnachweise
für diese Türen diese Montage vorsehen und die
Maßgaben in den Verwendbarkeitsnachweisen
beachtet werden.
• Das SVI 5xxx ist für den Einsatz an Feuer- und
Rauchschutztüren geeignet.
060657-45532/16387 – 05/2023
2.2 Nicht-bestimmungsgemäße
Verwendung
• Das Schloss darf nicht von Dritten geöffnet werden.
Im Falle einer Öffnung des Schlosses durch Dritte
besteht die Gefahr, dass sicherheitsrelevante
Funktionen (z.B. Flucht-/Panikfunktionen) nicht
mehr gegeben sind.
• Das Typenschild auf dem Schloss enthält wichtige,
gesetzlich erforderliche Informationen und darf
weder beschädigt noch unkenntlich gemacht
werden.
2.3 Vernünftigerweise vorhersehbare
Fehlanwendung
• Nicht mit SVP-Schlössern kombinieren.
• Es dürfen keine weiteren
Verriegelungsvorrichtungen an der Türanlage sein.
• Keine Veränderungen an der Türanlage vornehmen,
die nicht in dieser Anleitung beschrieben sind.
• Wenn Türdichtungen (z. B. Profildichtungen,
Bodendichtungen) verwendet werden, dürfen sie
nicht die bestimmungsgemäße Funktion behindern.

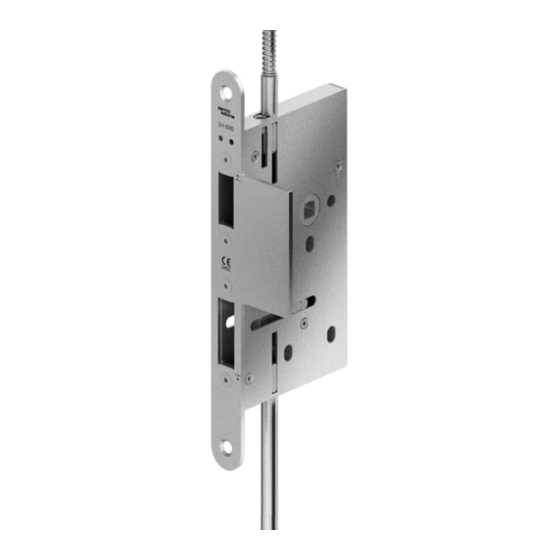

3 Produktbeschreibung
Das SVI 5xxx ist ein mechanisches Schloss für den
Standflügel. Das SVI 5xxx dient als Gegenkasten für
ein SVA-Schloss. Das Schloss verriegelt selbsttätig.
Sobald der Standflügel geschlossen ist, fahren die
Treibriegelstangen aus. Die Tür kann im Notfall in
Fluchtrichtung jederzeit geöffnet werden.
3.1 Lieferumfang
• SVI-Schloss
• Stulp (ggf. vormontiert)
• Benötigte Schrauben für die Montage
• Inbetriebnahmeanleitung SVI 5xxx
3.2 Varianten
Varianten für gefälzte Vollblatt‑Türen
Stulp: 235 x 20 mm mit Winkelschließblech 12 mm
Hinterdornmaß: 33 mm
• SVI 5071: Dornmaß 65 mm, DIN links
• SVI 5072: Dornmaß 65 mm, DIN rechts
• SVI 5081: Dornmaß 80 mm, DIN links
• SVI 5082: Dornmaß 80 mm, DIN rechts
• SVI 5091: Dornmaß 100 mm, DIN links
• SVI 5092: Dornmaß 100 mm, DIN rechts
Varianten für stumpfe Vollblatt‑Türen
Stulp: 235 x 24 mit Lappen- oder Flachschließblech
Hinterdornmaß: 33 mm
• SVI 5077: Dornmaß 65 mm, DIN links/rechts
• SVI 5087: Dornmaß 80 mm, DIN links/rechts
• SVI 5097: Dornmaß 100 mm, DIN links/rechts
Varianten für Rohrrahmen‑Türen
Stulp: 310 x 24 mit Lappen- oder Flachschließblech
Hinterdornmaß: 15 mm
• SVI 5119: Dornmaß 35 mm, DIN links/rechts
• SVI 5129: Dornmaß 40 mm, DIN links/rechts
• SVI 5139: Dornmaß 45 mm, DIN links/rechts
