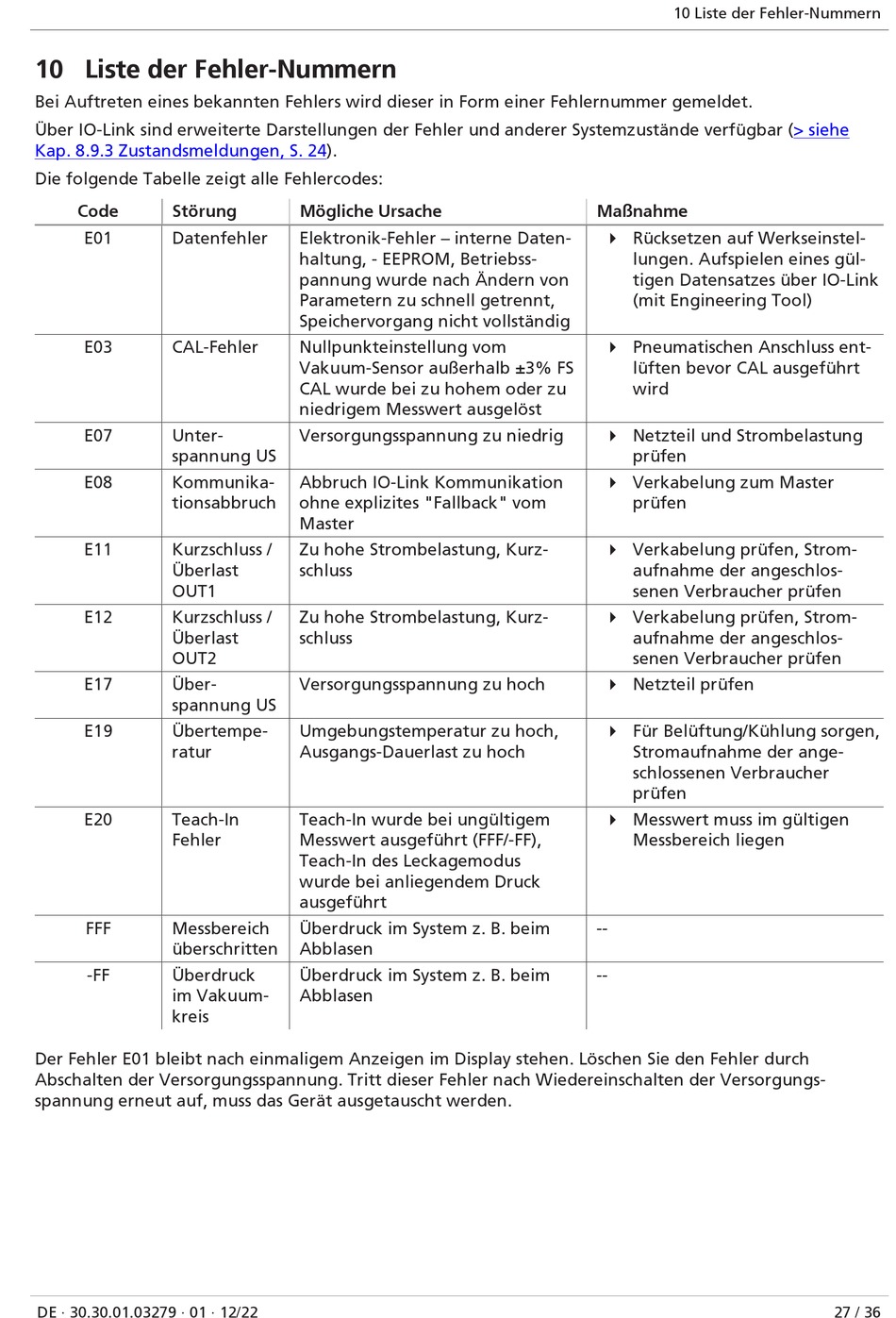

10 Liste der Fehler-Nummern
Bei Auftreten eines bekannten Fehlers wird dieser in Form einer Fehlernummer gemeldet.
Über IO-Link sind erweiterte Darstellungen der Fehler und anderer Systemzustände verfügbar
Kap. 8.9.3 Zustandsmeldungen, S.
Die folgende Tabelle zeigt alle Fehlercodes:
Code
Störung
E01
Datenfehler
E03
CAL-Fehler
E07
Unter-
spannung US
E08
Kommunika-
tionsabbruch
E11
Kurzschluss /
Überlast
OUT1
E12
Kurzschluss /
Überlast
OUT2
E17
Über-
spannung US
E19
Übertempe-
ratur
E20
Teach-In
Fehler
FFF
Messbereich
überschritten
-FF
Überdruck
im Vakuum-
kreis
Der Fehler E01 bleibt nach einmaligem Anzeigen im Display stehen. Löschen Sie den Fehler durch
Abschalten der Versorgungsspannung. Tritt dieser Fehler nach Wiedereinschalten der Versorgungs-
spannung erneut auf, muss das Gerät ausgetauscht werden.
DE · 30.30.01.03279 · 01 · 12/22
24).
Mögliche Ursache
Elektronik-Fehler – interne Daten-
haltung, - EEPROM, Betriebss-
pannung wurde nach Ändern von
Parametern zu schnell getrennt,
Speichervorgang nicht vollständig
Nullpunkteinstellung vom
Vakuum-Sensor außerhalb ±3% FS
CAL wurde bei zu hohem oder zu
niedrigem Messwert ausgelöst
Versorgungsspannung zu niedrig
Abbruch IO-Link Kommunikation
ohne explizites "Fallback" vom
Master
Zu hohe Strombelastung, Kurz-
schluss
Zu hohe Strombelastung, Kurz-
schluss
Versorgungsspannung zu hoch
Umgebungstemperatur zu hoch,
Ausgangs-Dauerlast zu hoch
Teach-In wurde bei ungültigem
Messwert ausgeführt (FFF/-FF),
Teach-In des Leckagemodus
wurde bei anliegendem Druck
ausgeführt
Überdruck im System z. B. beim
Abblasen
Überdruck im System z. B. beim
Abblasen
10 Liste der Fehler-Nummern
Maßnahme
4 Rücksetzen auf Werkseinstel-
lungen. Aufspielen eines gül-
tigen Datensatzes über IO-Link
(mit Engineering Tool)
4 Pneumatischen Anschluss ent-
lüften bevor CAL ausgeführt
wird
4 Netzteil und Strombelastung
prüfen
4 Verkabelung zum Master
prüfen
4 Verkabelung prüfen, Strom-
aufnahme der angeschlos-
senen Verbraucher prüfen
4 Verkabelung prüfen, Strom-
aufnahme der angeschlos-
senen Verbraucher prüfen
4 Netzteil prüfen
4 Für Belüftung/Kühlung sorgen,
Stromaufnahme der ange-
schlossenen Verbraucher
prüfen
4 Messwert muss im gültigen
Messbereich liegen
--
--
(> siehe
27 / 36
