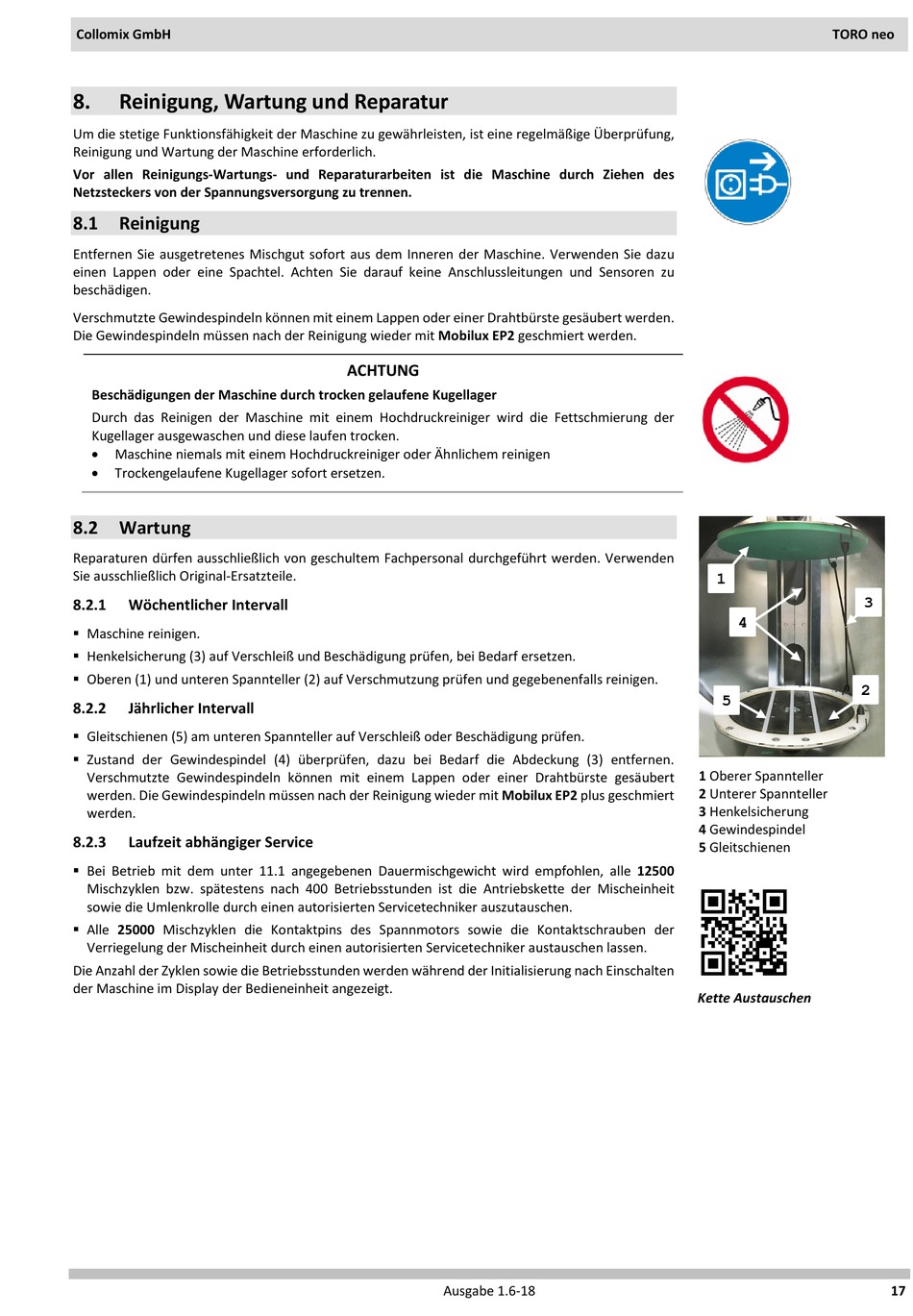

Collomix TOROneo Betriebsanleitung Seite 17

Collomix GmbH
8. Reinigung, Wartung und Reparatur
Um die stetige Funktionsfähigkeit der Maschine zu gewährleisten, ist eine regelmäßige Überprüfung,
Reinigung und Wartung der Maschine erforderlich.
Vor allen Reinigungs-Wartungs- und Reparaturarbeiten ist die Maschine durch Ziehen des
Netzsteckers von der Spannungsversorgung zu trennen.
8.1 Reinigung
Entfernen Sie ausgetretenes Mischgut sofort aus dem Inneren der Maschine. Verwenden Sie dazu
einen Lappen oder eine Spachtel. Achten Sie darauf keine Anschlussleitungen und Sensoren zu
beschädigen.
Verschmutzte Gewindespindeln können mit einem Lappen oder einer Drahtbürste gesäubert werden.
Die Gewindespindeln müssen nach der Reinigung wieder mit Mobilux EP2 geschmiert werden.
Beschädigungen der Maschine durch trocken gelaufene Kugellager
Durch das Reinigen der Maschine mit einem Hochdruckreiniger wird die Fettschmierung der
Kugellager ausgewaschen und diese laufen trocken.
• Maschine niemals mit einem Hochdruckreiniger oder Ähnlichem reinigen
• Trockengelaufene Kugellager sofort ersetzen.
8.2 Wartung
Reparaturen dürfen ausschließlich von geschultem Fachpersonal durchgeführt werden. Verwenden
Sie ausschließlich Original-Ersatzteile.
8.2.1 Wöchentlicher Intervall
 Maschine reinigen.
 Henkelsicherung (3) auf Verschleiß und Beschädigung prüfen, bei Bedarf ersetzen.
 Oberen (1) und unteren Spannteller (2) auf Verschmutzung prüfen und gegebenenfalls reinigen.
8.2.2 Jährlicher Intervall
 Gleitschienen (5) am unteren Spannteller auf Verschleiß oder Beschädigung prüfen.
 Zustand der Gewindespindel (4) überprüfen, dazu bei Bedarf die Abdeckung (3) entfernen.
Verschmutzte Gewindespindeln können mit einem Lappen oder einer Drahtbürste gesäubert
werden. Die Gewindespindeln müssen nach der Reinigung wieder mit Mobilux EP2 plus geschmiert
werden.
8.2.3 Laufzeit abhängiger Service
 Bei Betrieb mit dem unter 11.1 angegebenen Dauermischgewicht wird empfohlen, alle 12500
Mischzyklen bzw. spätestens nach 400 Betriebsstunden ist die Antriebskette der Mischeinheit
sowie die Umlenkrolle durch einen autorisierten Servicetechniker auszutauschen.
 Alle 25000 Mischzyklen die Kontaktpins des Spannmotors sowie die Kontaktschrauben der
Verriegelung der Mischeinheit durch einen autorisierten Servicetechniker austauschen lassen.
Die Anzahl der Zyklen sowie die Betriebsstunden werden während der Initialisierung nach Einschalten
der Maschine im Display der Bedieneinheit angezeigt.
ACHTUNG
Ausgabe 1.6-18
TORO neo
1
3
4
2
5
1 Oberer Spannteller
2 Unterer Spannteller
3 Henkelsicherung
4 Gewindespindel
5 Gleitschienen
Kette Austauschen
17
