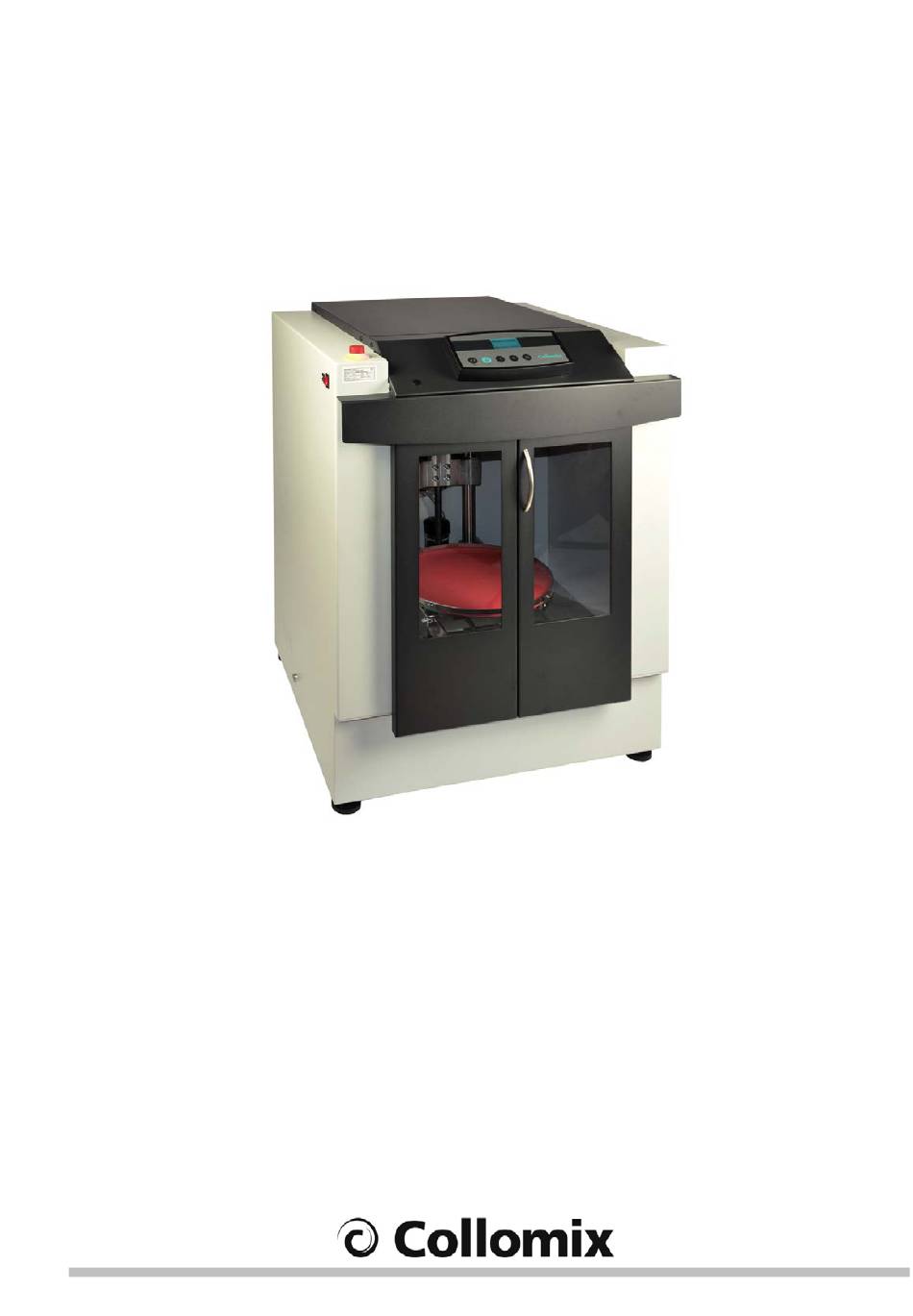

- Seite 1 Betriebsanleitung Biaxialmischer BIAX 35 BIAX45 Betriebsanleitung griffbereit an der Maschine aufbewahren Originalbetriebsanleitung de - Deutsch Ausgabe 1.4-16...
- Seite 2 BIAX 35/45 Collomix GmbH Ausgabe 1.4-16...
- Seite 3 Collomix GmbH BIAX 35/45 Inhaltsverzeichnis Übersichtszeichnung ....................... 4 Maschinenelemente Bedien- und Anzeigeelemente Zu diesem Dokument ......................6 Zeichen und Symbole Zu Ihrer Sicherheit ........................7 Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Vorhersehbare Fehlanwendung Qualifikation des Bedienpersonals Sicherheitseinrichtungen am Gerät Restgefahren Gerätebeschreibung ....................... 9 Aufstellung und Inbetriebnahme ..................
- Seite 4 BIAX 35/45 Collomix GmbH Übersichtszeichnung Maschinenelemente Maschinenelemente 1. Maschinenfüße 5. Manuelle Türentriegelung 2. Schiebetür 6. Bedienteil CSE 3. Netzschalter 7. Schlitten mit Spannteller unten 4. NOT AUS Schalter 8. Arretierhebel Ausgabe 1.4-16...
- Seite 5 Collomix GmbH BIAX 35/45 Bedien- und Anzeigeelemente Taste DOOR • ÖFFNEN der Tür • ÖFFNEN der Mischeinheit Taste E • STOP – Mischvorgang beenden • QUITTIEREN von Meldungen Taste I Mischzeit I • (Werkseinstellung 1:00 Minuten) Taste II Mischzeit II (Werkseinstellung 2:00 Minuten) •...
- Seite 6 Sie in Kapitel 2. Warnhinweise finden Sie in den Einleitungen der Kapitel und vor Handlungsanweisungen. Das Urheberrecht für Bilder und Texte liegt bei der Collomix GmbH. Betriebsanleitung vor Erstinbetriebnahme unbedingt lesen. Sicherheitshinweise beachten. Für künftige Verwendung aufbewahren. Diese Dokumentation unterliegt keinem Änderungsdienst.
- Seite 7 Collomix GmbH BIAX 35/45 Nachfolgende spezielle Sicherheitssymbole werden an entsprechenden Textstellen in dieser Betriebsanleitung verwendet: Gebotszeichen Symbol Erläuterung Symbol Erläuterung Informationen beachten Nach Gebrauch Netzstrecker ziehen Vor Öffnen des Gehäuses Netzstecker ziehen Warnzeichen Symbol Erläuterung Symbol Erläuterung Warnung vor einer Warnung vor gefährlicher...
- Seite 8 Das Betreiben der Anlage außerhalb der in Kapitel „Inbetriebnahme / Bedienung“ beschriebenen physikalischen Einsatzgrenzen. Das Ändern der Steuerungssoftware ohne vorherige Absprache mit der Collomix GmbH. Veränderungen am Biaxialmischer sowie An- und Umbauten ohne vorherige Absprache mit der ...
- Seite 9 Collomix GmbH BIAX 35/45 Sicherheitseinrichtungen am Gerät Die Maschine ist mit verschiedenen Sicherheitseinrichtungen versehen. Diese dienen dazu, Gefahren für Leib und Leben durch elektrische und mechanische Einwirkungen der am Biaxialmischer tätigen Personen zu verhindern und materielle Schäden an der Anlage zu begrenzen.
- Seite 10 BIAX 35/45 Collomix GmbH Aufstellung und Inbetriebnahme Bei der Aufstellung der Maschine sind die geltenden elektrischen Vorschriften sowie die zusätzlichen Hinweise in dieser Gebrauchsanweisung zu beachten. Lieferumfang Zum Lieferumfang gehören: Diese Gebrauchsanleitung Eine PERMA Langzeitschmierung © Ein Gummiband zur Henkelsicherung ...
- Seite 11 Collomix GmbH BIAX 35/45 Aktivieren der Permanentschmierung Die Maschine ist mit einer PERMA Langzeitschmierung für den Kegelradsatz in der Nabe © ausgestattet. Diese muss vor der Inbetriebnahme aktiviert werden. Zum leichteren Einbau zuerst die Spannteller der Mischeinheit durch Betätigen der Taste E öffnen.
- Seite 12 BIAX 35/45 Collomix GmbH Bedienung Maschine vor Arbeitsbeginn auf ordnungsgemäßen Zustand und Funktionstüchtigkeit aller Teile überprüfen. Die Maschine nicht mit defekten oder fehlenden Teilen in Betrieb nehmen. Alle sicherheitsrelevanten Bauteile der Maschine vor Arbeitsbeginn auf einwandfreie Funktion überprüfen. Defekte oder beschädigte Teile sind vor Beginn der Arbeit durch befähigtes Personal zu...
- Seite 13 Collomix GmbH BIAX 35/45 Mischvorgang starten Der Mischvorgang kann nur bei geschlossener Tür gestartet werden. Taste oder Starten Mischvorgangs drücken. zugehörigen Mischzeiten können dem LC-Display über dem Tastenfeld entnommen werden. Das Mischgefäß wird in der Mischeinheit eingespannt und der Mischvorgang gestartet. Die noch verbleibende Mischzeit wird während des Mischvorgangs im Display angezeigt.
- Seite 14 BIAX 35/45 Collomix GmbH Fehler und Fehlerbehebung Anhand der in diesem Kapitel aufgeführten Fehlerbehebungstabellen können Sie prüfen, ob Sie den Fehler selbst beheben können oder ein Kundendienstes erforderlich ist. GEFAHR Lebensgefahr durch gefährliche elektrische Spannung Die in dieser Tabelle grau hinterlegten Tätigkeiten dürfen ausschließlich von geschultem Fachpersonal durchgeführt werden.
- Seite 15 Collomix GmbH BIAX 35/45 Stö- Beschreibung Maschinenzustand Maßnahmen rung • Tür vollständig schließen E170 Fehler Türverriegelung Türverriegelung überprüfen • • Anschluss der Türverriegelung überprüfen Türmotor überprüfen • • Tür mit dem DOOR Taster öffnen Die Tür ist nicht offen •...
- Seite 16 BIAX 35/45 Collomix GmbH Tür manuell entriegeln Die Maschine ist mit einer Sicherheitszuhaltung ausgestattet, die nach Schließen der Tür automatisch verriegelt. Im Fall einer Störung oder bei Stromausfall kann die Tür manuell entriegelt werden. • Maschine durch Ziehen des Netzsteckers von der Spannungsversorgung trennen.
- Seite 17 Collomix GmbH BIAX 35/45 Reinigung, Wartung und Reparatur Um die stetige Funktionsfähigkeit der Maschine zu gewährleisten, ist eine regelmäßige Überprüfung, Reinigung und Wartung der Maschine erforderlich. Vor allen Reinigungs-Wartungs- und Reparaturarbeiten ist die Maschine durch Ziehen des Netzsteckers von der Spannungsversorgung zu trennen.
- Seite 18 61328 Molykote® BR2 Plus 100 g 61298 PERMA© Schmierkartusche mit Aktivierungsschraube 72047 Ersatzteillisten sind unter www.collomix.de verfügbar. 10. Lagerung , Entsorgung 10.1 Lagerung Die Lagerstätte muss kühl und trocken sein, um Korrosion an einzelnen Teilen der Anlage nicht zu begünstigen.
- Seite 19 Collomix GmbH BIAX 35/45 11. Anhang 11.1 Technische Daten BIAX 35 BIAX 45 Netzspannung: 230 V / 50 Hz Nennleistung: 1,1 kW 1,5 kW Gerätesicherung: 10 AT Gebäudevorsicherung: 16 A C (RCD Typ B) Drehzahl Mischeinheit: - 170 UpM Mischgewicht: max.
- Seite 20 BIAX 35/45 Collomix GmbH 11.2 Abmessungen Abmessungen BIAX 35 Abmessungen BIAX 45 Ausgabe 1.4-16...
- Seite 21 Hersteller genehmigt sind. 11.4 Garantieerklärung Ihre Ansprüche im Falle einer notwendigen Nachbesserung entnehmen Sie bitte unseren Allgemeinen Lieferbedingungen. Sie finden diese auf unserer Website www.collomix.de. Auf Wunsch senden wir Ihnen unsere Allgemeinen Lieferbedingungen auch gerne zu. Ausgabe 1.4-16...
- Seite 22 BIAX 35/45 Collomix GmbH Ausgabe 1.4-16...
- Seite 23 Collomix GmbH BIAX 35/45 Ausgabe 1.4-16...
- Seite 24 BIAX 35/45 Collomix GmbH Collomix GmbH Daimlerstr. 9, D-85080 Gaimersheim Bundesrepublik Deutschland Tel.: ++49 (0)8458 32 98 - 0 Fax: ++49 (0)8458 32 98 30 www.collomix.de Ausgabe 1.4-16...
