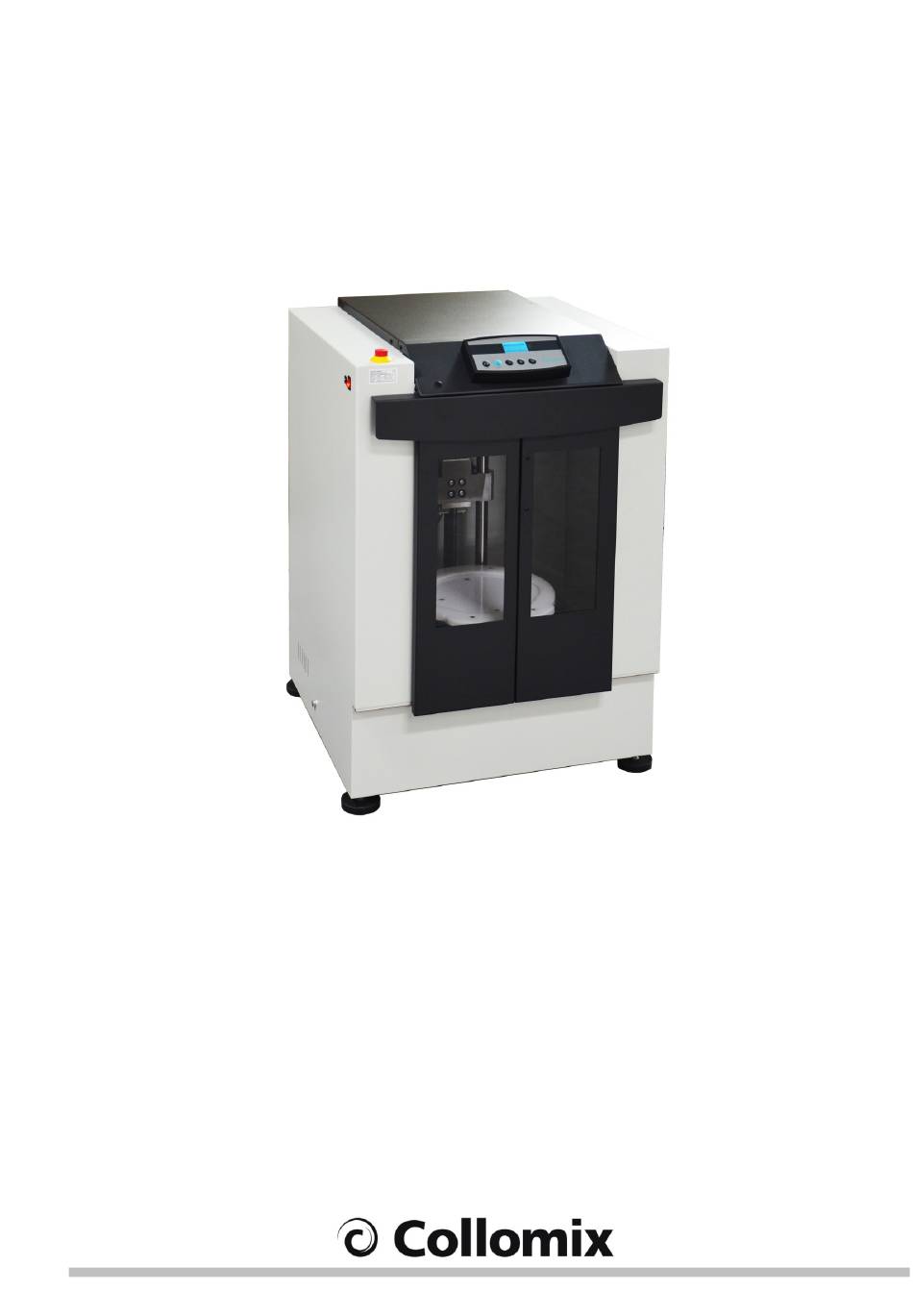

- Seite 1 Betriebsanleitung Biaxialmischer BIAX 45P Betriebsanleitung griffbereit an der Maschine aufbewahren Originalbetriebsanleitung de - Deutsch Ausgabe 1.8-18...
- Seite 2 BIAX 45P Collomix GmbH Ausgabe 1.8-18...
- Seite 3 Collomix GmbH BIAX 45P Inhaltsverzeichnis Übersichtszeichnung ....................... 4 Maschinenelemente Bedien- und Anzeigeelemente Zu diesem Dokument ......................6 Zeichen und Symbole Zu Ihrer Sicherheit ........................7 Allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Vorhersehbare Fehlanwendung Qualifikation des Bedienpersonals Sicherheitseinrichtungen am Gerät Restgefahren Gerätebeschreibung ....................... 9 Aufstellung und Inbetriebnahme ..................
- Seite 4 BIAX 45P Collomix GmbH Übersichtszeichnung Maschinenelemente Maschinenelemente 1. Maschinenfüße 5. Manuelle Türentriegelung 2. Schiebetür 6. Bedienteil CSE 3. Netzschalter 7. Spannteller unten 4. NOT AUS Schalter Ausgabe 1.8-18...
- Seite 5 Collomix GmbH BIAX 45P Bedien- und Anzeigeelemente Taste DOOR • ÖFFNEN der Tür • ÖFFNEN der Mischeinheit Taste E • STOP – Mischvorgang beenden • QUITTIEREN von Meldungen Taste I • Mischzeit I (Werkseinstellung 1:00 Minuten) Taste II Mischzeit II •...
- Seite 6 Sie in Kapitel 2. Warnhinweise finden Sie in den Einleitungen der Kapitel und vor Handlungsanweisungen. Das Urheberrecht für Bilder und Texte liegt bei der Collomix GmbH. Betriebsanleitung vor Erstinbetriebnahme unbedingt lesen. Sicherheitshinweise beachten. Für künftige Verwendung aufbewahren. Diese Dokumentation unterliegt keinem Änderungsdienst.
- Seite 7 Collomix GmbH BIAX 45P Nachfolgende spezielle Sicherheitssymbole werden an entsprechenden Textstellen in dieser Betriebsanleitung verwendet: Gebotszeichen Symbol Erläuterung Symbol Erläuterung Informationen beachten Nach Gebrauch Netzstrecker ziehen Vor Öffnen des Gehäuses Netzstecker ziehen Warnzeichen Symbol Erläuterung Symbol Erläuterung Warnung vor einer Warnung vor gefährlicher...
- Seite 8 Das Betreiben der Anlage außerhalb der in Kapitel „Inbetriebnahme / Bedienung“ beschriebenen physikalischen Einsatzgrenzen. Das Ändern der Steuerungssoftware ohne vorherige Absprache mit der Collomix GmbH. Veränderungen am Biaxialmischer sowie An- und Umbauten ohne vorherige Absprache mit der ...
- Seite 9 Collomix GmbH BIAX 45P Sicherheitseinrichtungen am Gerät Die Maschine ist mit verschiedenen Sicherheitseinrichtungen versehen. Diese dienen dazu, Gefahren für Leib und Leben durch elektrische und mechanische Einwirkungen der am Biaxialmischer tätigen Personen zu verhindern und materielle Schäden an der Anlage zu begrenzen.
- Seite 10 BIAX 45P Collomix GmbH Aufstellung und Inbetriebnahme Bei der Aufstellung der Maschine sind die geltenden elektrischen Vorschriften sowie die zusätzlichen Hinweise in dieser Gebrauchsanweisung zu beachten. Lieferumfang Zum Lieferumfang gehören: Diese Gebrauchsanleitung Eine PERMA Langzeitschmierung © Ein Gummiband zur Henkelsicherung ...
- Seite 11 Collomix GmbH BIAX 45P Aktivieren der Permanentschmierung Die Maschine ist mit einer PERMA Langzeitschmierung für den Kegelradsatz in der Nabe © ausgestattet. Diese muss vor der Inbetriebnahme aktiviert werden. Zum leichteren Einbau zuerst die Spannteller der Mischeinheit durch Betätigen der Taste E öffnen.
- Seite 12 BIAX 45P Collomix GmbH Bedienung Maschine vor Arbeitsbeginn auf ordnungsgemäßen Zustand und Funktionstüchtigkeit aller Teile überprüfen. Die Maschine nicht mit defekten oder fehlenden Teilen in Betrieb nehmen. Alle sicherheitsrelevanten Bauteile der Maschine vor Arbeitsbeginn auf einwandfreie Funktion überprüfen. Defekte oder beschädigte Teile sind vor Beginn der Arbeit durch befähigtes Personal zu...
- Seite 13 Collomix GmbH BIAX 45P Mischvorgang starten Mischvorgang durch Betätigen einer der Zeitwahltaster TASTE I bis III starten. Die zugehörige Mischzeit kann dem Display über dem Tastenfeld entnommen werden. Die Türen werden geschlossen. Das Mischgefäß wird gespannt und der Mischvorgang automatisch gestartet.
- Seite 14 BIAX 45P Collomix GmbH Fehler und Fehlerbehebung Anhand der in diesem Kapitel aufgeführten Fehlerbehebungstabellen können Sie prüfen, ob Sie den Fehler selbst beheben können oder ein Kundendienst erforderlich ist. GEFAHR Lebensgefahr durch gefährliche elektrische Spannung Die in dieser Tabelle grau hinterlegten Tätigkeiten dürfen ausschließlich von geschultem Fachpersonal durchgeführt werden.
- Seite 15 Collomix GmbH BIAX 45P Stö- Beschreibung Maschinenzustand Maßnahmen rung • Tür vollständig schließen E170 Fehler Türverriegelung Türverriegelung überprüfen • • Anschluss der Türverriegelung überprüfen Türmotor überprüfen • • Tür mit dem DOOR Taster öffnen Die Tür ist nicht offen •...
- Seite 16 BIAX 45P Collomix GmbH Tür manuell entriegeln Die Maschine ist mit einer Sicherheitszuhaltung ausgestattet, die nach Schließen der Tür automatisch verriegelt. Im Fall einer Störung oder bei Stromausfall kann die Tür manuell entriegelt werden. Maschine durch Ziehen des Netzsteckers von der Spannungsversorgung trennen.
- Seite 17 Collomix GmbH BIAX 45P Reinigung, Wartung und Reparatur Um die stetige Funktionsfähigkeit der Maschine zu gewährleisten, ist eine regelmäßige Überprüfung, Reinigung und Wartung der Maschine erforderlich. Vor allen Reinigungs-Wartungs- und Reparaturarbeiten ist die Maschine durch Ziehen des Netzsteckers von der Spannungsversorgung zu trennen.
- Seite 18 BIAX 45P Collomix GmbH Ausgabe 1.8-18...
- Seite 19 PERMA© Schmierkartusche - graue Aktivierungsschraube, 12 Monate 72047 PERMA© Schmierkartusche - rote Aktivierungsschraube, 6 Monate 72063 Ersatzteillisten sind unter www.collomix.de verfügbar. 10. Lagerung, Entsorgung 10.1 Lagerung Die Lagerstätte muss kühl und trocken sein, um Korrosion an einzelnen Teilen der Anlage nicht zu begünstigen.
- Seite 20 BIAX 45P Collomix GmbH 11. Anhang 11.1 Technische Daten BIAX 45P Netzspannung: 230 V / 50 Hz Nennleistung: 1,5 kW Gerätesicherung: 10 AT Gebäudevorsicherung: 16 A C (RCD Typ B) Drehzahl Mischeinheit: - 140 Upm Mischgewicht: max. 40 kg Gefäßhöhe: 120 –...
- Seite 21 Collomix GmbH BIAX 45P 11.2 Abmessungen Ausgabe 1.8-18...
- Seite 22 BIAX 45P Collomix GmbH 11.3 Rollenbahnmodul (optional) Ausgabe 1.8-18...
- Seite 23 Hersteller genehmigt sind. 11.5 Garantieerklärung Ihre Ansprüche im Falle einer notwendigen Nachbesserung entnehmen Sie bitte unseren Allgemeinen Lieferbedingungen. Sie finden diese auf unserer Website www.collomix.de. Auf Wunsch senden wir Ihnen unsere Allgemeinen Lieferbedingungen auch gerne zu. Ausgabe 1.8-18...
- Seite 24 BIAX 45P Collomix GmbH Ausgabe 1.8-18...
- Seite 25 Collomix GmbH BIAX 45P Collomix GmbH Daimlerstr. 9, D-85080 Gaimersheim Bundesrepublik Deutschland Tel.: ++49 (0)8458 32 98 - 0 Fax: ++49 (0)8458 32 98 30 www.collomix.de Ausgabe 1.8-18...
