ES 730 IT plus, ES 770 IT plus

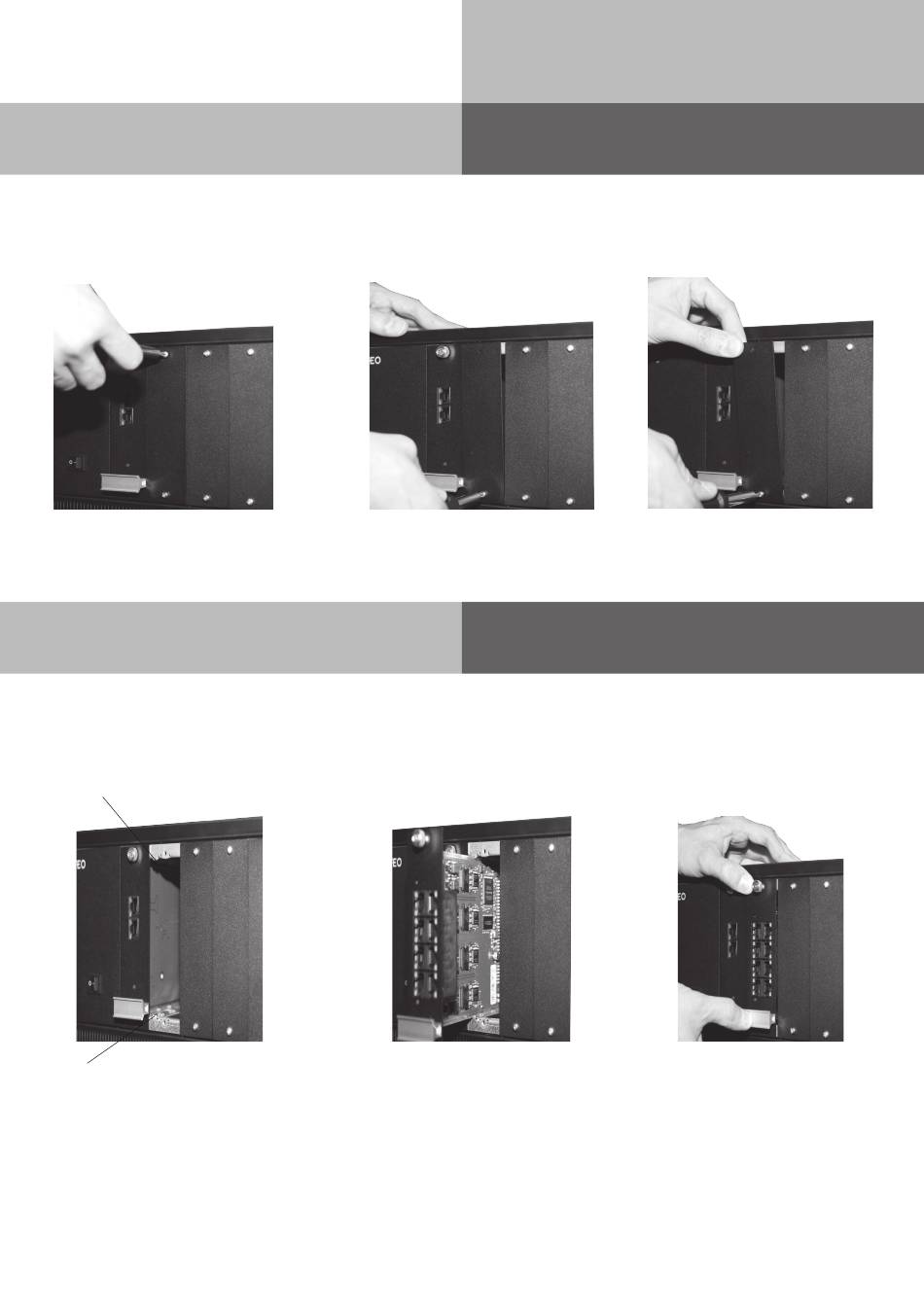

Frontblenden entfernen
Bevor ein Modul installiert werden kann, muß eine Frontblende entfernt werden.
Lösen Sie dazu die Schrauben der Frontblende und entnehmen Sie die Frontblende, wie auf den
Bildern dargestellt. Bitte heben Sie Frontblenden und Schrauben für den Fall auf, daß ein Modul
wieder entfernt wird!
ACHTUNG: Das Öffnen des Gehäuses darf nur durch eine Elektro-Fachkraft erfolgen.
Sie benötigen dafür einen Kreuzschlitz-Schraubendreher Gr. 1.
Module installieren
Um ein Modul zu installieren, setzen Sie es vorsichtig in die Führungsnuten ein und schieben Sie
es, ohne zu verkanten, in das Kommunikationssystem. Nachdem Sie das Modul vollständig einge-
schoben haben, ziehen Sie die Befestigungsschraube mit einem Schraubendreher so fest, daß sie
sich nicht ohne Werkzeug lösen läßt!
Führungsnut
Führungsnut
Schutzmaßnahme: Um die elektrostatisch gefährdeten Bauelemente zu schützen, berühren Sie
bitte mit dem Finger die Schraube des Moduls, bevor Sie mit den Installationsarbeiten beginnen.
Dadurch leiten Sie mögliche elektrostatische Ladungen ab.
ACHTUNG: Die Telekommunikationsleitungen dürfen erst mit dem Modul verbunden werden,
wenn das Modul eingebaut ist (hoher Ableitstrom möglich)!
8
Drücken Sie das Modul bis zum Anschlag in die Führung. Beachten
Sie dabei, nur auf der linken Seite des Moduls zu drücken (siehe Bild).
