ES 730 IT plus, ES 770 IT plus
Erweiterungsoptionen der ES 730 IT
plus / ES 770 IT plus
Folgende Module können Sie in der ES 730 IT plus/ ES 770 IT plus installieren:
Modul D-748:
Digitalport-Modul mit 4 schaltbaren Digitalport plus. Jeder Port lässt sich separat umschalten
zwischen S0 intern, S0 extern und 2xUP0. Es lassen sich maximal 3 Module D-748 in einer ES
730 IT plus betreiben, maximal 7 in einer ES 770 IT plus.
Modul T-708:
Teilnehmermodul zum Anschluß von 8 analogen Endgeräten.
Es lassen sich maximal 3 Module T-708 in einer ES 730 IT plus betreiben, maximal 7 in einer
ES 770 IT plus.
Schutzleiter-Anschluss
Die AFEO ES 730 IT plus / ES 770 IT plus ist mit einem Gewindebolzen zum festen Anschluss eines
Schutzleiters ausgestattet.
ACHTUNG, hoher Berührungsstrom möglich! Vor dem Anschluss an das Telekommunikations-
netz Erdungsverbindung herstellen.
Durch den Anschluss von Endgeräten, die aus dem 230V-Versorgungsnetz gespeist werden,
können Ableitströme in das Kommunikationssystem geleitet werden, die sich dort
aufsummieren. Ein AGFEO-Steckernetzteil Nr. 1104224 liefert einen maximalen Ableitstrom von
0,1mA. Bei Geräten mit unbekannten Ableitstrom muss ein Maximalwert von 0,25 mA je Gerät an-
genommen werden. Bei mehr als 20 solcher Endgeräte wird der Wert des Ableitstroms (5mA), der
über einen steckbaren PE-Leiter (über die Schutzkontakt-Steckdose) abgeleitet werden darf,
überschritten.
Der Anschluss der Erdungsleitung muss einen Mindestquerschnitt von 2,5mm² , falls erhöhter
mechanischer Schutz vorhanden ist, ansonsten mindestens 4mm² besitzen und darf nur von einer
Elektro-Fachkraft installiert werden.

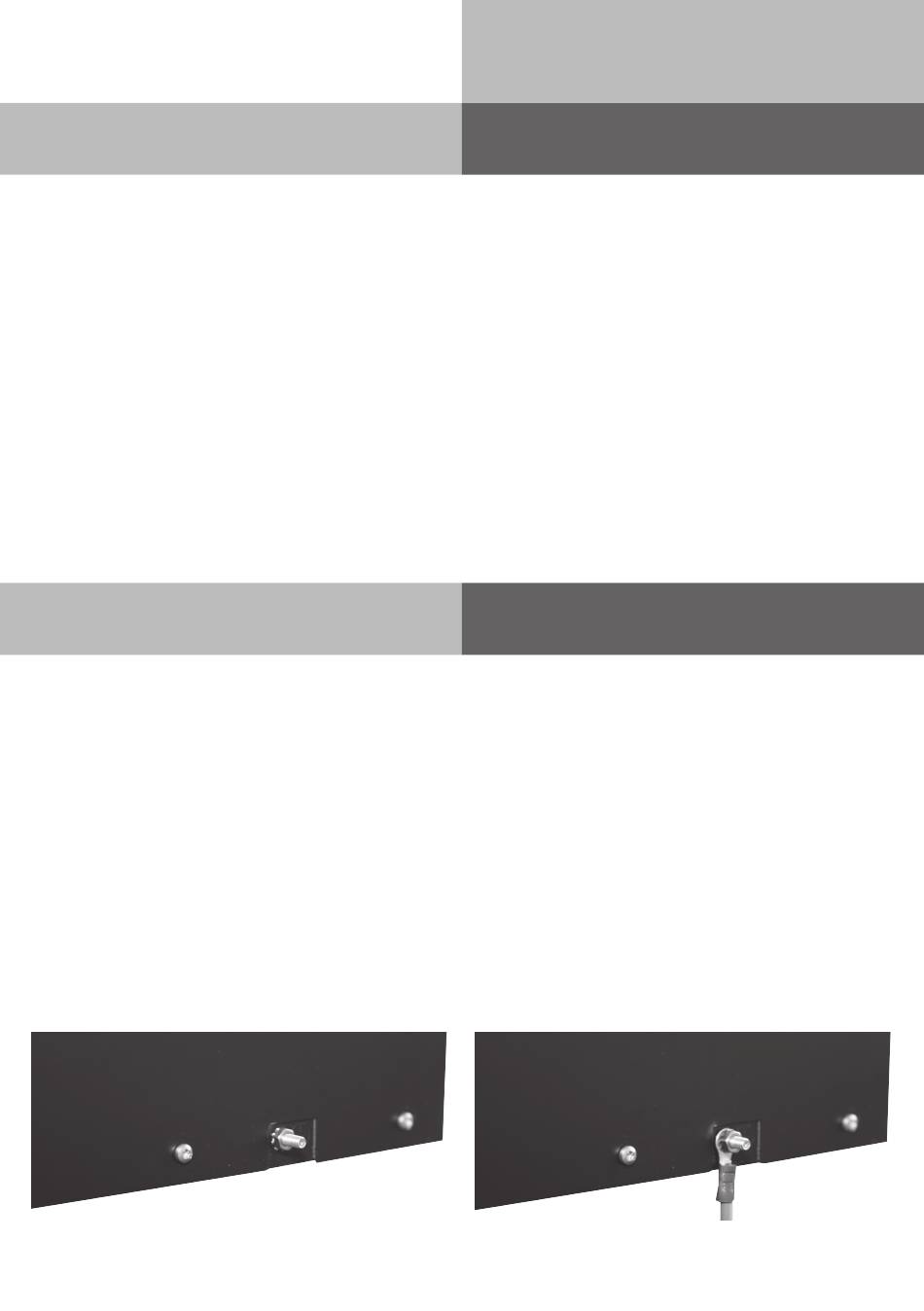

Schutzleiteranschlussbolzen
Korrekt angeschlossener Schutzleiter
5
