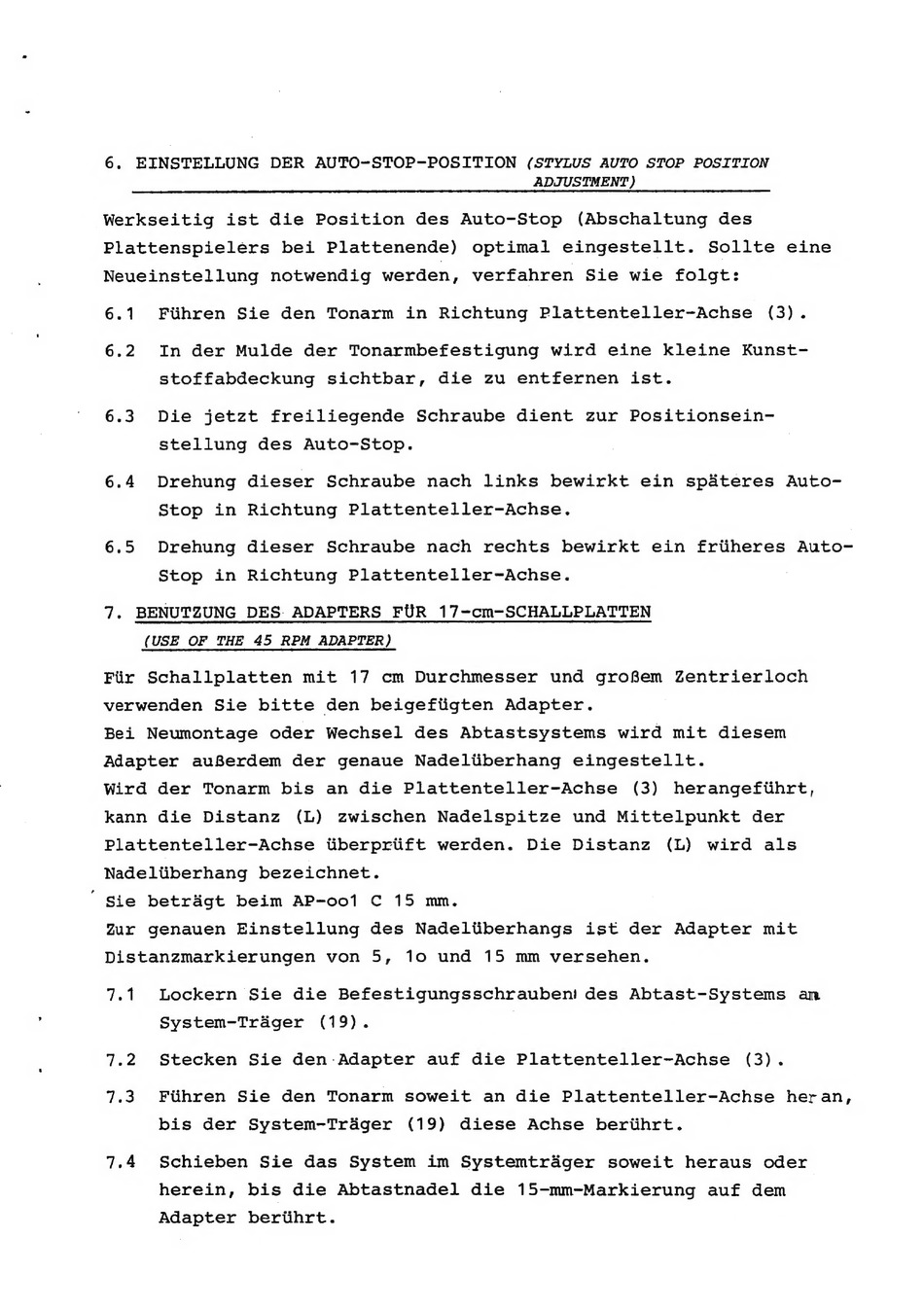

6.
EINSTELLUNG
DER
AUTO-STOP-POSITION
(sfYLUS AUTO STOP POSITION
ADJUSTMENT)
Werkseitig
ist
die
Position
des
Auto-Stop
(Abschaltung
des
Plattenspielers
bei
Plattenende)
optimal
eingestellt.
Sollte
eine
Neueinstellung
notwendig
werden,
verfahren
Sie
wie
folgt:
6.1
Ftihren
Sie
den
Tonarm
in
Richtung
Plattenteller-Achse
(3).
6.2
In
der
Mulde
der
Tonarmbefestigung
wird
eine
kleine
Kunst-
stoffabdeckung
sichtbar,
die
zu
entfernen
ist.
6.3
Die
jetzt
freiliegende
Schraube
dient
zur
Positionsein-
stellung
des
Auto-~Stop.
6.4
Drehung
dieser
Schraube
nach
links
bewirkt
ein
spdteres
Auto-
Stop
in
Richtung
Plattenteller-Achse.
6.5
Drehung
dieser
Schraube
nach
rechts
bewirkt
ein
frtiheres
Auto-
Stop
in
Richtung
Plattenteller~Achse.
7.
BENUTZUNG
DES.
ADAPTERS
FUR
17-cm-SCHALLPLATTEN
(USE OF THE
45 RPM ADAPTER)
Fiir Schallplatten
mit
17 cm Durchmesser
und
gro8em
Zentrierloch
verwenden
Sie
bitte
den beigefiigten
Adapter.
Bei
Neumontage
oder
Wechsel
des
Abtastsystems
wird
mit
diesem
Adapter
auBerdem
der
genaue
Nadeltiberhang
eingestellt.
Wird
der
Tonarm
bis
an die
Plattenteller-Achse
(3)
herangeftihrt,
kann
die
Distanz
(L)
zwischen
Nadelspitze
und
Mittelpunkt
der
Plattenteller-Achse
tiberprtift
werden.
Die
Distanz
(L)
wird
als
Nadeltiberhang
bezeichnet.
" Sie
betrdgt
beim
AP-oo1
C
15 mm.
Zur
genauen
Einstellung
des
Nadeliiberhangs
ist
der
Adapter
mit
Distanzmarkierungen
von
5,
10 und
15 mm
versehen.
7.1
Lockern
Sie
die
Befestigungsschrauben!
des Abtast-Systems
an
System-Trager
(19).
7.2
Stecken
Sie
den
Adapter
auf
die
Plattenteller-Achse
(3).
7.3.
Ftihren
Sie
den
Tonarm
soweit
an
die
Plattenteller-Achse
heran,
bis
der
System-Trager
(19)
diese
Achse
beriihrt.
7.4
Schieben
Sie
das
System
im
Systemtradger
soweit
heraus
oder
herein,
bis
die
Abtastnadel
die
15-mm-Markierung
auf
dem
Adapter
bertihrt.
