NC700 Network Interface Module Installation
Sheet
EN CS DE
IT
LT
NL PT SV
1
EN: Installation Sheet
Description
The UTC Fire & Security NC700 Network Interface Module
enables compatible control panels to communicate with
modules installed in a 700 series black box.
Installation
Caution:
Ensure that the power to the bus has been
disconnected before inserting the module.
Installing the module
Install the module into the 700 series black box and connect
the data and power supply cables (where applicable). The
panel automatically recognizes the NC700 and no further
configuration is required.
© 2011 UTC Fire & Security. All rights reserved.
2
Connecting the module

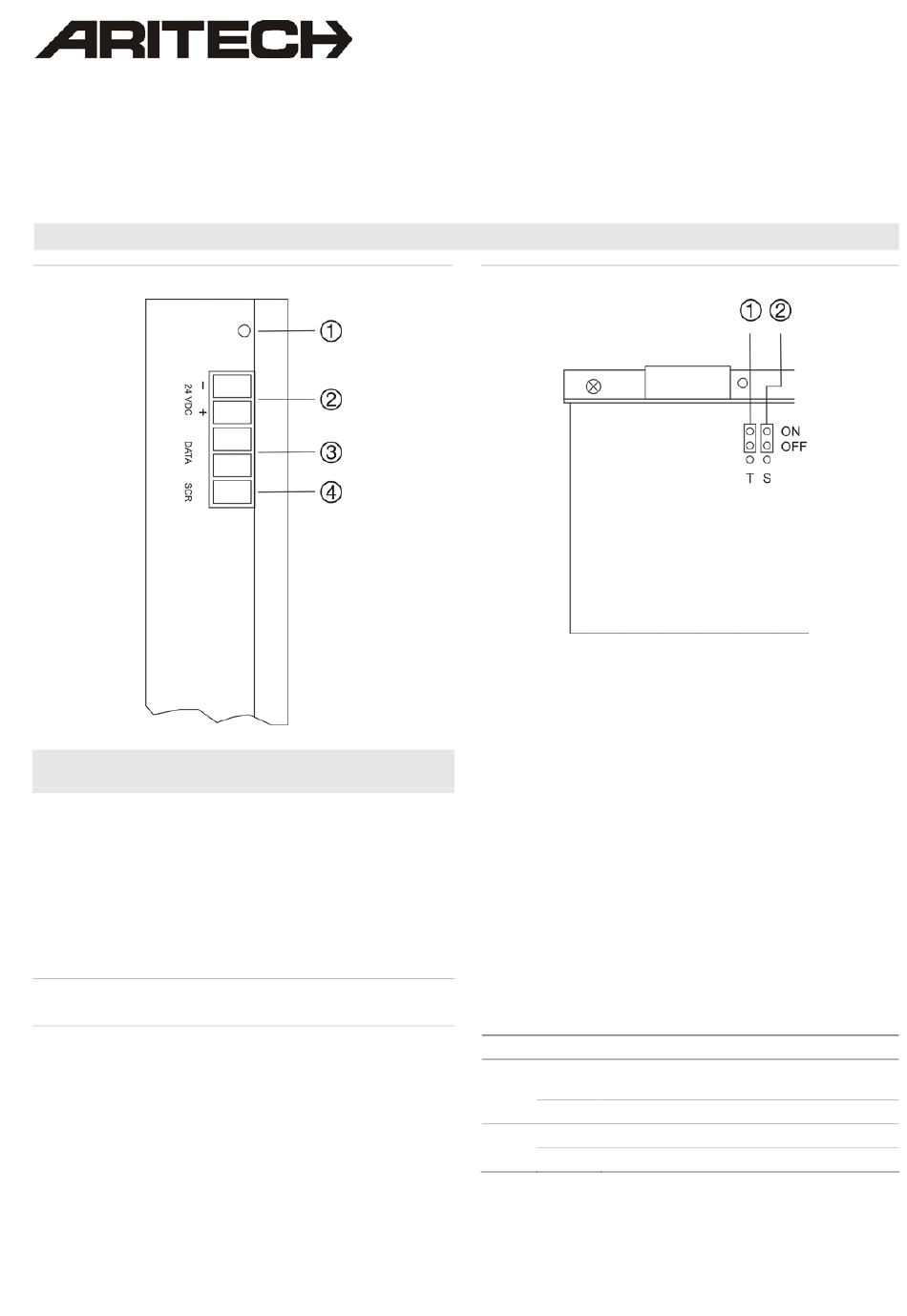

Figure 1 shows:
1.
Fault LED
2.
24 VDC power supply connection (polarity sensitive)
3.
Data communication connection (polarity insensitive)
4.
Screen connection (data cable)
Jumper configuration
Figure 2 shows:
1.
Termination jumper (T)
2.
Screen jumper (S)
Configuration options are:
Jumper Status
Description
T
ON
Data bus terminated with a 120 Ω resistor
(default)
OFF
Data bus open (no termination)
S
ON
Screen connected to earth
OFF
Screen not connected to earth (default)
1 / 8
P/N 1069265-04 • REV 4.0 • ISS 26JUL11
