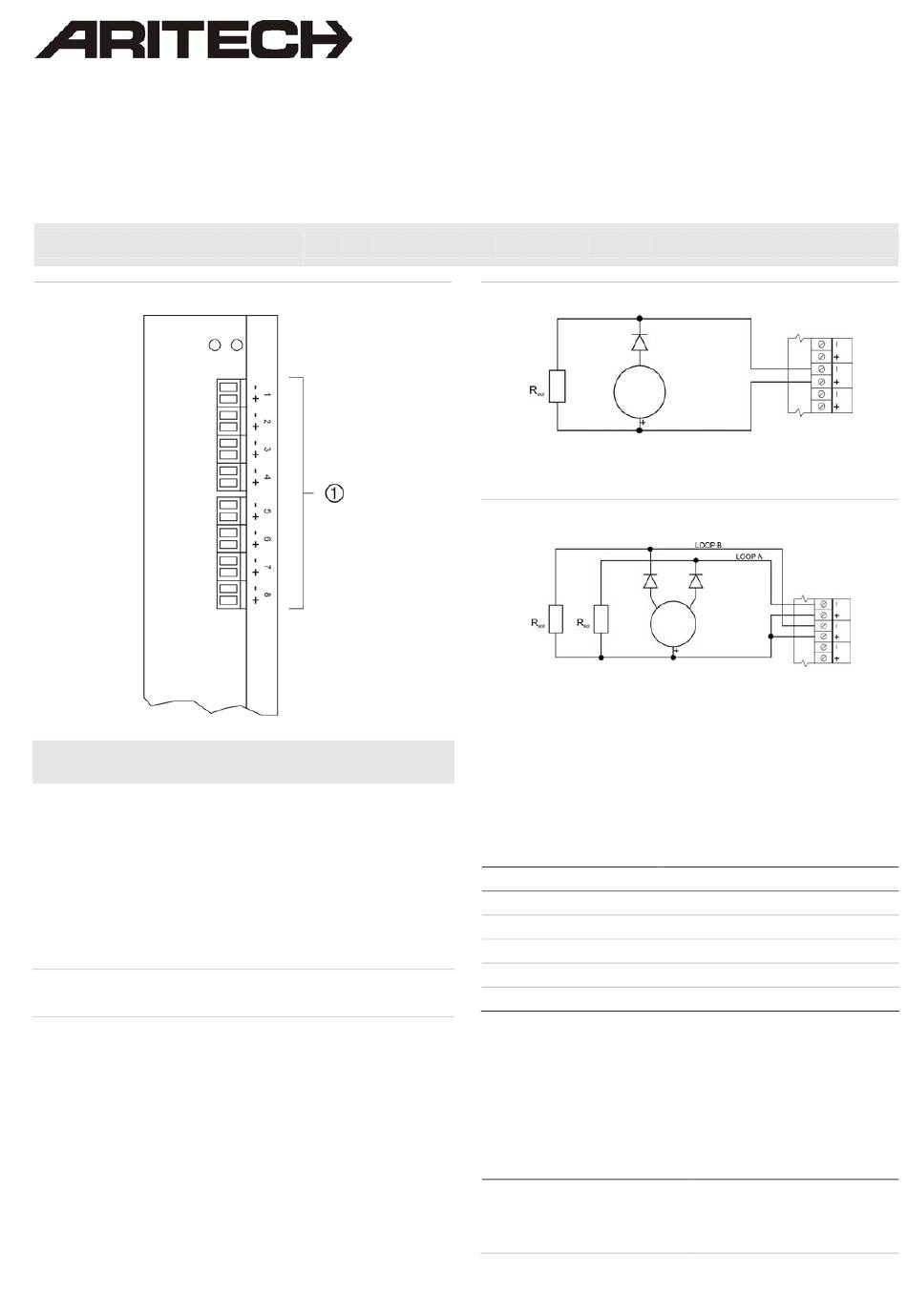

SOB708 Supervised Output Module Installation
Sheet
EN CS DE FR HU LT
1
EN: Installation Sheet
Description
The UTC Fire & Security SOB708 Supervised Output Module
provides eight supervised relay outputs for compatible control
panels.
Installation
Caution:
Ensure that the power to the bus has been
disconnected before inserting the module.
Installing the module
Installation and configuration procedures vary depending on
the host system. Refer to your control panel installation manual
for more information.
Connecting the module
Supervised outputs are connected to outputs 1 to 8 (see Figure
1, item 1
.
)
Normal connection is shown in Figure
common positive connection in Figure
may be mixed.
© 2011 UTC Fire & Security. All rights reserved.
F
NL NL-BE
SV
I
2
and
3
. Connection types
2
3
A 5.6 kΩ (1/4 W) end-of-line resistor is supplied to terminate
each supervised output.
Module operation
Prior to activation, this module needs to be programmed. Refer
to your control panel installation manual for more information.
Module
Module 1
Module 2
Module 3
Module 4
Module 5
Maintenance
Basic maintenance consists of a yearly inspection. Do not
modify internal wiring or circuitry.
Specifications
Output voltage
Nominal
Maximum
Minimum
1 / 12
Zone range
Zones 1 to 8
Zones 9 to 16
Zones 17 to 24
Zones 25 to 32
Zones 33 to 40
28 V
29 V
17 V
P/N 1069269-04 • REV 4.0 • ISS 26JUL11
