PCAN-LIN – Benutzerhandbuch
2.2
D-Sub-Buchse für RS-232
Per serielle Schnittstelle (RS-232-Standard) erfolgt die Anbindung
des PCAN-LIN-Moduls an einen Computer oder eine andere
Überwachungs- bzw. Steuereinheit. Ein Computer kann über ein
handelsübliches serielles Kabel mit D-Sub-Anschlüssen (1:1-
Verbindung, kein Nullmodemkabel) mit dem PCAN-LIN-Modul
verbunden werden.
Für die serielle Übertragung werden nur die beiden Datenleitungen
sowie die Masse-Verbindung der RS-232-Schnittstelle benötigt;
Handshake-Leitungen werden nicht verwendet.

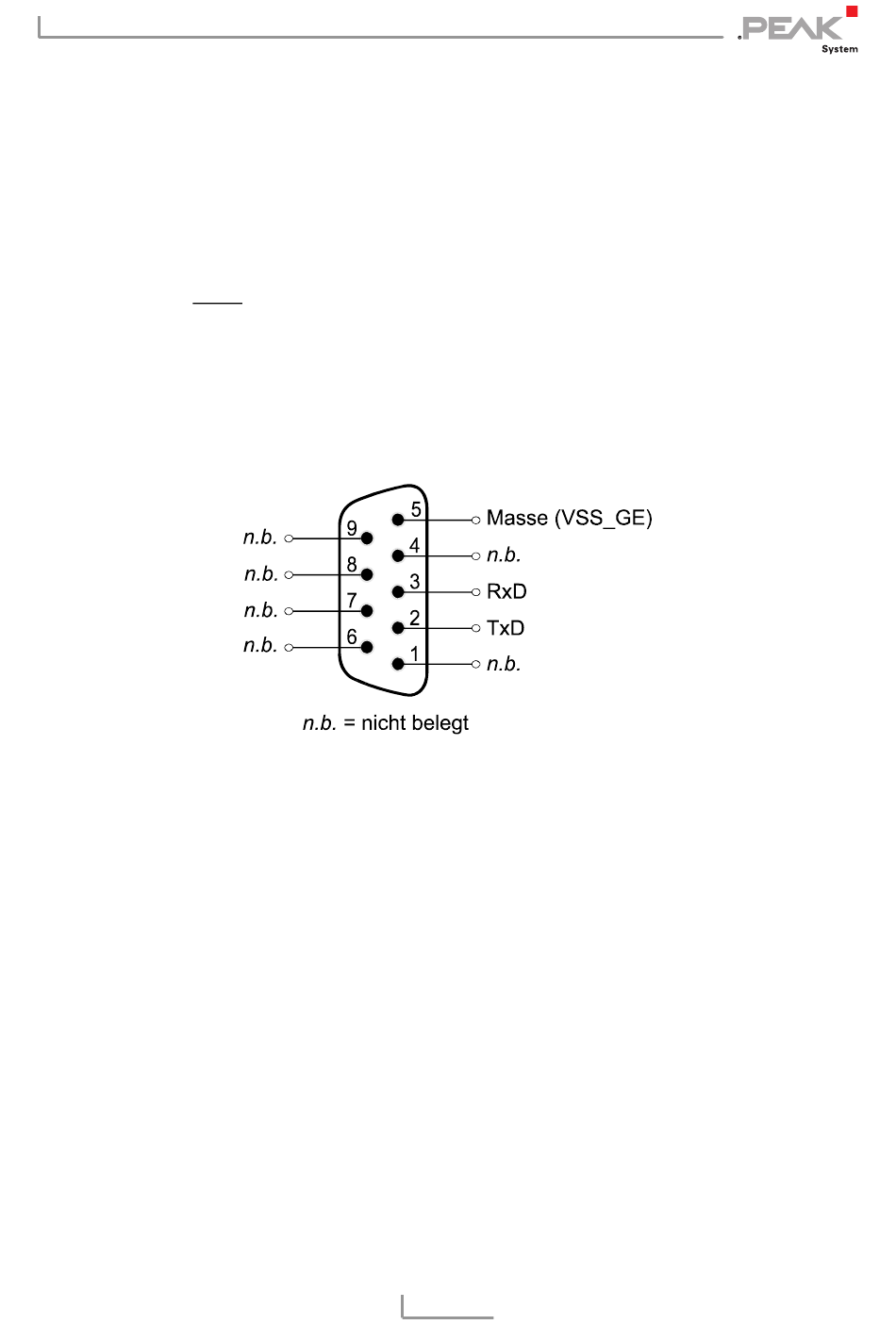

Abbildung 2: Anschlussbelegung D-Sub-Buchse
Besonderheit der optoentkoppelten Ausführung
Bei dieser Ausführung des PCAN-LIN-Moduls ist die Masse am RS-
232-Anschluss (D-Sub-Buchse) galvanisch getrennt von der Masse
am D-Sub-Stecker für die Feldbusse bzw. die Spannungsquelle. Dies
wird durch die Nebenbezeichnung VSS_GE (anstatt VSS) verdeut-
licht. In den PCAN-LIN-Ausführungen ohne Optoentkopplung sind
die Masseanschlüsse direkt miteinander verbunden (ausschließliche
Verwendung der Nebenbezeichnung VSS).
8
