PCAN-LIN – Benutzerhandbuch
2
Hardware-Installation
Das PCAN-LIN-Modul besitzt zwei 9-polige D-Sub-Anschlüsse:
Stecker: LIN, CAN, Spannungsquelle
Buchse: RS-232
2.1
D-Sub-Stecker für LIN, CAN,
Spannungsquelle
Die Feldbusse sowie die Spannungsquelle (z. B. die Kfz-Batterie)
werden über einen gemeinsamen D-Sub-Stecker am PCAN-LIN-
Modul angeschlossen. Die Anschlussbelegung des D-Sub-Steckers
ist wie folgt:
Tipp: Wenn das PCAN-LIN-Modul an Bussystemen und der
Spannungsquelle mit gemeinsamer Masse betrieben wird (z. B.
in einem Kfz) ist eine gesonderte Masse-Anbindung an den LIN-
bzw. CAN-Bus nicht notwendig. Es genügt die Anbindung der
Datenleitungen.

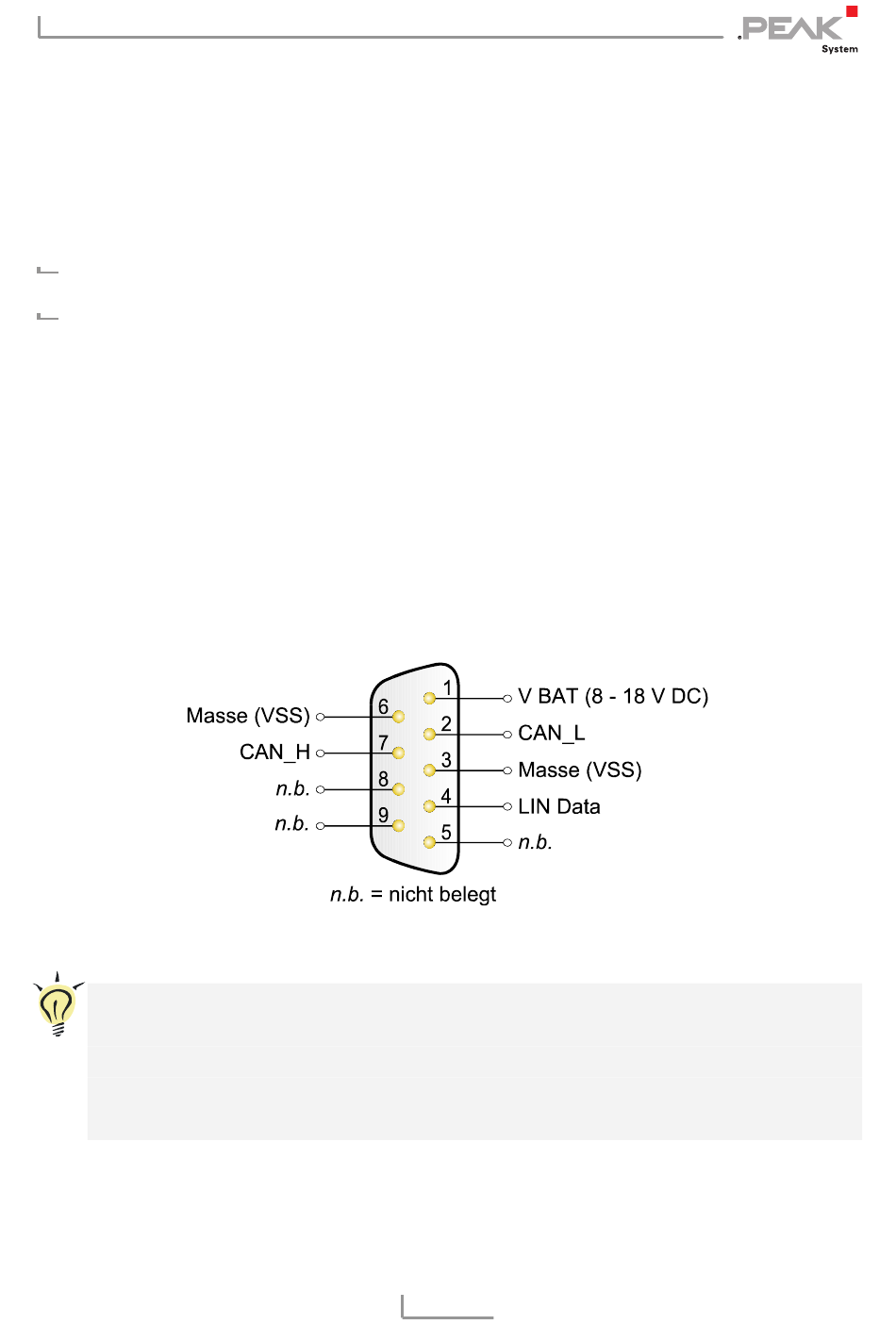

Abbildung 1: Anschlussbelegung D-Sub-Stecker
7
