Installations- und Betriebshandbuch
6.
Montage des schleier – Unterdeckenaufhängungen ZS-Econ
C mini
Die Türeinheit wird in den Löchern der Seitenwände aufgehängt, die nach dem Öffnen
des Sauggitters zugänglich sind. Die Türeinheit wird an vier Aufhängungen aufgehängt.
Als Zubehör zu den Unterdeckenaufhängungen ZS-Econ-C wird (auf Bestellung)
geliefert:
4x Gewindestange M8x1000, 4x Anker M8/30, 12x Mutter M8, 8x Nieten-
Unterlegscheibe Größe 8, 4x elastische Unterlegscheibe Größe 8 (Zusammenstellung
.
siehe Abb. rechts)

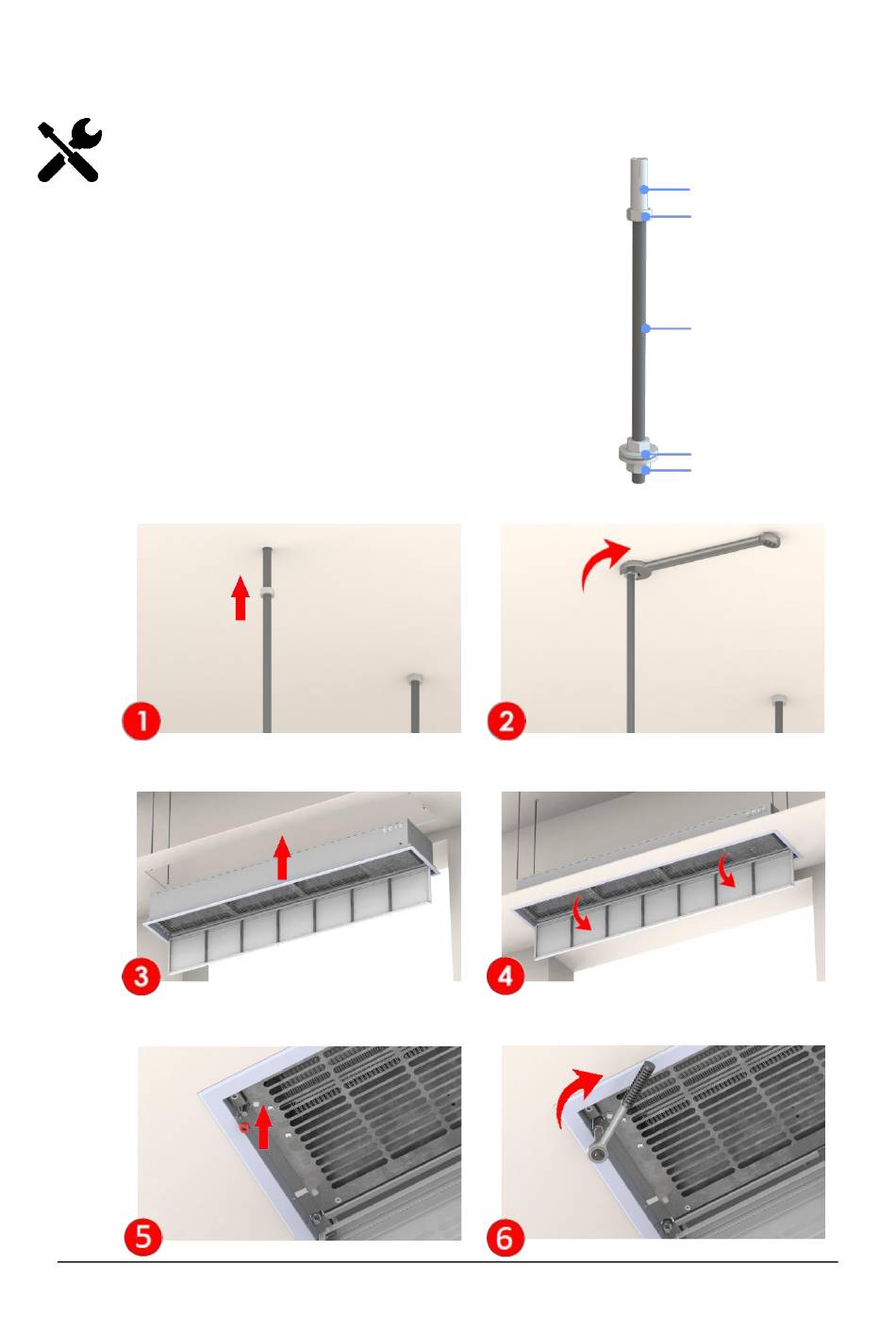

Bemessen Sie die Position des schleier und die Größe der für den Einbau des schleier
erforderlichen Unterdeckenöffnung. Passen Sie die Gewindestangen an die
gewünschte Länge an. Markieren Sie die Ankerpunkte nach den Aufhängungsmaßen,
und bohren Sie die Deckenlöcher zum Einbau der Anker. Bauen Sie die Gewindestangen
in die vorbereiteten Deckenanker und sichern Sie diese mit den Muttern (siehe Abb. 1
und 2 unten). Der schleier ist in das vorbereitete Deckenloch einzufügen (siehe Abb. 3
unten). Die Gewindestangen sind durch die Löcher auf der Seitenwand des schleier zu
ziehen und mit den Muttern zu sichern. Das Sauggitter muss geöffnet sein, um die
Gewindestangen in der schleier einbauen zu können (siehe Abb. 4 und Kapitel 11.2.).
Nachdem die Muttern festgezogen wurden (siehe Abb. 4 und 5) und die richtige und
sichere Aufhängung des schleier geprüft wurde, kann jetzt das Sauggitter geschlossen werden.
6
Anker M8
Mutter M8
Gewindestange
M8
Nieten-Unterlegscheibe
Größe.8
Mutter M8
Technische Änderungen vorbehalten
