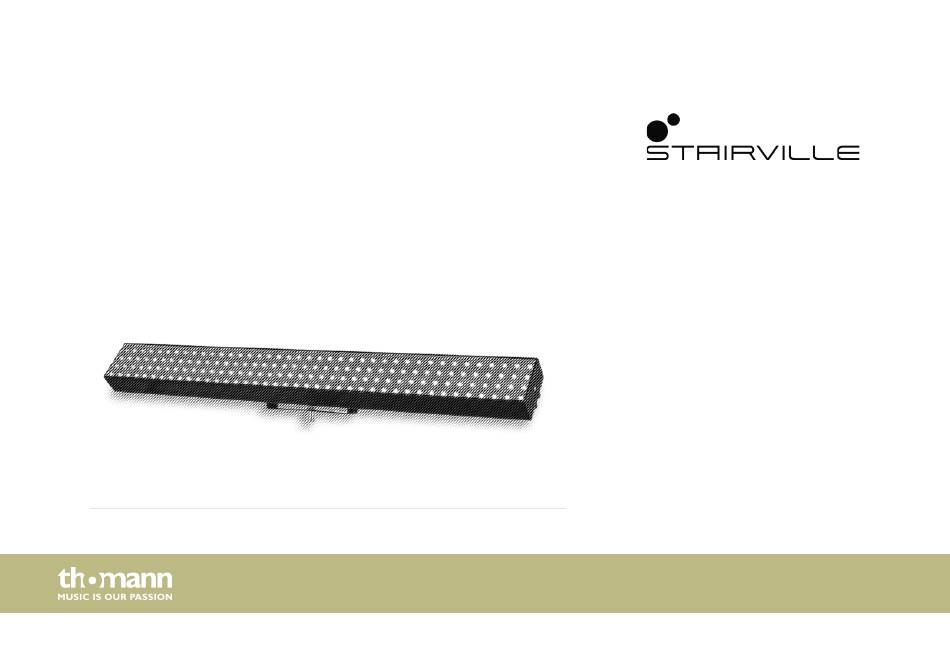

- Seite 1 Pixel Panel 440 RGB effect panel bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 04.06.2018, ID: 428524 (V2)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................16 Installation und Inbetriebnahme....................17 Anschlüsse und Bedienelemente....................21 Bedienung..............................25 6.1 Menüübersicht..........................30 6.2 Funktionen im 8-Kanal-Modus....................31 6.3 Funktionen im 480-Kanal-Modus....................34 6.4 Netzwerkanschluss..........................
- Seite 4 Inhaltsverzeichnis Technische Daten............................ 40 Stecker- und Anschlussbelegungen....................42 Fehlerbehebung............................44 Reinigung..............................46 Umweltschutz............................47 effect panel...
- Seite 5 Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü- gung steht, die das Gerät verwenden.
- Seite 6 Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
- Seite 7 Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur- sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar- kiert.
- Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Pixel Panel 440 RGB...
- Seite 10 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen- dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie- nungsanleitung beschrieben.
- Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent- sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Trennen Sie das Gerät vollständig vom Stromnetz, bevor Sie Abdeckungen öffnen oder entfernen. Schließen Sie das Gerät erst wieder an, wenn die Abdeckungen wieder vollständig angebracht und fest verschlossen sind.
- Seite 13 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab.
- Seite 14 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra- tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 15 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe- achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 16 Leistungsmerkmale Leistungsmerkmale Effect-Panel mit 160 × SMD-RGB-LEDs Steuerprotokolle: DMX-512, Artnet Betriebsarten: Stand-Alone (30 Programme), Master/Slave, DMX (acht bzw. 480 Kanäle) Ein- und Ausgänge: DMX (3- und 5-polig), RJ45 Bedienung über Tasten und Display am Gerät Power-Twist-Anschlüsse zur Eigenversorgung und zur Versorgung weiterer Geräte robustes Aluminium-Druckguss-Gehäuse variabel positionierbarer Bügel mit vielfältigen Befestigungsmöglichkeiten die mitgelieferte Befestigungslasche ermöglicht es, Geräte stabil miteinander zu ver-...
- Seite 17 Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver- wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 18 Installation und Inbetriebnahme Befestigungsmöglichkeiten WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei- spiel ein Sicherheitsfangseil oder eine Sicherungskette. HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein.
- Seite 19 Installation und Inbetriebnahme Die Montageschienen und Befestigungslaschen dienen zur sicheren Reihenmontage mehrerer Effect-Panels, siehe folgende Abbildung. Pixel Panel 440 RGB...
- Seite 20 Installation und Inbetriebnahme Verbinden Sie die zu steuernden Geräte über geeignete DMX- oder RJ45-Datenkabel mit dem Gerät. An jede serielle Schnittstelle des Controllers dürfen maximal 30 Geräte in Reihe ange- schlossen werden. Die Kabellänge bei einer Reihenschaltung im DMX-Betrieb sollte 100 Meter nicht überschreiten.
- Seite 21 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Pixel Panel 440 RGB...
- Seite 22 Anschlüsse und Bedienelemente 1 Display [SIGNAL] Anzeige-LED. Diese LED leuchtet, sobald das Gerät ein Signal empfängt. [MENU] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. [ENTER] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. [UP] Erhöht den angezeigten Wert um eins.
- Seite 23 Anschlüsse und Bedienelemente 3 [POWER OUT] Verriegelbare Power-Twist-Ausgangsbuchse für die Stromversorgung weiterer Geräte. 4 [DMX INPUT] DMX-Eingang (3- und 5-polig) zur Ansteuerung des Geräts per DMX. 5 [DMX OUTPUT] DMX-Ausgang (3- und 5-polig) zur Anbindung weiterer DMX-Geräte in einem DMX-Universum. 6 [ARTNET IN] RJ45-Eingang zur Ansteuerung des Geräts per Computer/Controller.
- Seite 24 Anschlüsse und Bedienelemente 12 Lüftungsöffnungen 13 [FUSE] Sicherungshalter. Sollte die Sicherung durchgebrannt sein, trennen Sie das Gerät von der Spannungsversorgung und ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs. effect panel...
- Seite 25 Bedienung Bedienung Verbinden Sie das Gerät mit dem Stromnetz. Sobald das Display leuchtet, ist das Gerät betriebsbereit. Betriebsart Auto Der automatische Betrieb kann nur aktiviert werden, wenn das Gerät alleine oder als Master in einer Master-Slave-Kombination arbeitet. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX oder ArtNet gesteuert wird.
- Seite 26 Bedienung Parameter Funktion Speed Programmablaufgeschwindigkeit, Einstellbereich „1“ … „9“ (langsam … schnell). Program Programmauswahl, Einstellbereich „01“ … „29“ , „Mix“ . DMX-Modus Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Drücken Sie [MENU] und wählen Sie mit Hilfe der Tasten [UP] und [DOWN] die Option „DMX CH Mode“...
- Seite 27 Bedienung DMX-Adresse Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Drücken Sie [MENU] und wählen Sie mit Hilfe der Tasten [UP] und [DOWN] die Option „DMX Address“ . Bestätigen Sie mit [ENTER], um das Menü „DMX Address“ zu öffnen. Legen Sie im 8-Kanal-Modus mit [UP] oder [DOWN] die gewünschte DMX-Adresse in einem Bereich von „001“...
- Seite 28 Bedienung Netzwerkeinstellungen In diesem Menü legen Sie die Netzwerkeinstellungen für das Gerät fest. Drücken Sie [MENU] und wählen Sie mit Hilfe der Tasten [UP] und [DOWN] die Option „Network Settings“ . Bestätigen Sie mit [ENTER], um das Menü „Network Settings“ zu öffnen. Wählen Sie mit Hilfe der Tasten [UP] und [DOWN] die gewünschte Option und bestätigen Sie mit [ENTER].
- Seite 29 Bedienung Betriebsart Slave Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird und als Slave in einer Master-/Slave-Konfiguration arbeitet. Drücken Sie [MENU] und wählen Sie mit Hilfe der Tasten [UP] und [DOWN] die Option „Slave Mode“ . Bestätigen Sie mit [ENTER] und wählen Sie mit [UP] und [DOWN] die Option „YES“...
- Seite 30 Bedienung 6.1 Menüübersicht effect panel...
- Seite 31 Bedienung 6.2 Funktionen im 8-Kanal-Modus Kanal Wert Funktion 0 … 255 Dimmer-Funktion (0 % … 100 %) 0 … 255 Stroboskop-Effekt (langsam … schnell) 0 … 255 Intensität Rot LED (0 % … 100 %) 0 … 255 Intensität Grün LED (0 % … 100 %) 0 …...
- Seite 32 Bedienung Kanal Wert Funktion 96 … 111 Show-Programm 06 112 … 127 Show-Programm 07 128 … 143 Show-Programm 08 144 … 159 Show-Programm 09 160 … 175 Show-Programm 10 176 … 191 Show-Programm 11 192 … 207 Show-Programm 12 208 … 223 Show-Programm 13 224 …...
- Seite 33 Bedienung Kanal Wert Funktion 48 … 63 Show-Programm 18 64 … 79 Show-Programm 19 80 … 95 Show-Programm 20 96 … 111 Show-Programm 21 112 … 127 Show-Programm 22 128 … 143 Show-Programm 23 144 … 159 Show-Programm 24 160 … 175 Show-Programm 25 176 …...
- Seite 34 Bedienung Kanal Wert Funktion 240 … 255 Show-Programm Mix 0 … 255 Programmablaufgeschwindigkeit (langsam … schnell) 6.3 Funktionen im 480-Kanal-Modus Kanal Wert Funktion 0 … 255 Intensität Rot LED 1 (0 % … 100 %) 0 … 255 Intensität Grün LED 1 (0 % … 100 %) 0 …...
- Seite 35 Bedienung Kanal Wert Funktion 0 … 255 Intensität Rot LED 3 (0 % … 100 %) 0 … 255 Intensität Grün LED 3 (0 % … 100 %) 0 … 255 Intensität Blau LED 3 (0 % … 100 %) …...
- Seite 36 Bedienung 6.4 Netzwerkanschluss ArtNet Installieren Sie für den Betrieb via ArtNet zunächst die notwendige Software auf Ihrem PC (Windows bzw. Mac mit fester IP-Adresse). Verbinden Sie das Gerät/die Geräte mit dem Con- troller und schalten Sie diesen ein. Setzen Sie am Controller eine IP-Adresse entsprechend der ArtNet-Einstellungen.
- Seite 37 Wartung Wartung 7.1 Wechseln der Frontplatte GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Trennen Sie das Gerät vollständig vom Stromnetz, bevor Sie Abdeckungen öffnen oder entfernen. Schließen Sie das Gerät erst wieder an, wenn die Abdeckungen wieder vollständig angebracht und fest verschlossen sind.
- Seite 38 Wartung HINWEIS! Beschädigung an elektronischen Bauelementen Die elektronischen Bauelemente auf der Platine des Geräts sind empfindlich gegen elektrostatische Entladung und Verschmutzung. Vermeiden Sie das Berühren der Platine. Vorgehen Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt und vollständig abgekühlt ist. Öffnen Sie das Gehäuse durch Lösen der vier Kreuzschlitzschrauben an beiden Gehäu- sestirnseiten und entfernen Sie die seitliche Abdeckungen.
- Seite 39 Wartung Schieben Sie die Wechselfrontplatte vorsichtig in das Gerät. Achten Sie dabei darauf, dass die Nut der Platte richtig in der Führungsschiene des Geräts sitzt. Bringen Sie die seitlichen Abdeckungen des Geräts an den beiden Gehäusestirnseiten wieder an und befestigen Sie sie mit den dazu gehörenden vier Kreuzschlitzschrauben. Verbinden Sie das Gerät wieder mit dem Stromnetz.
- Seite 40 Technische Daten Technische Daten Leuchtmittel 160 × SMD-RGB-LEDs Abstrahlwinkel 120 ° Steuerprotokolle DMX-512 ArtNet Anzahl der DMX-Kanäle je nach Betriebsart 8 oder 480 Kanäle Dimmer 0 … 100 % Stroboskop-Effekt 0 … 25 Hz Versorgungsspannung 100 – 240 V 50/60 Hz Leistungsaufnahme 90 W Sicherung...
- Seite 41 Technische Daten Abmessungen (B × H × T) 118 mm × 1000 mm × 123 mm (mit Bügel) Gewicht 4 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Pixel Panel 440 RGB...
- Seite 42 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert- volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...
- Seite 43 Stecker- und Anschlussbelegungen DMX-Anschlüsse Eine fünfpolige XLR-Buchse dient als DMX-Ausgang, ein fünfpoliger XLR-Stecker dient als DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) frei / zweite Verbindung (DMX–) frei / zweite Verbindung (DMX+) Pixel Panel 440 RGB...
- Seite 44 Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: effect panel...
- Seite 45 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver- ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Pixel Panel 440 RGB...
- Seite 46 Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge- bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent- fernen.
- Seite 47 Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa- ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie- derverwertung zugeführt werden.
- Seite 48 Notizen effect panel...
- Seite 49 Notizen Pixel Panel 440 RGB...
- Seite 50 Notizen effect panel...
